ANT502-53

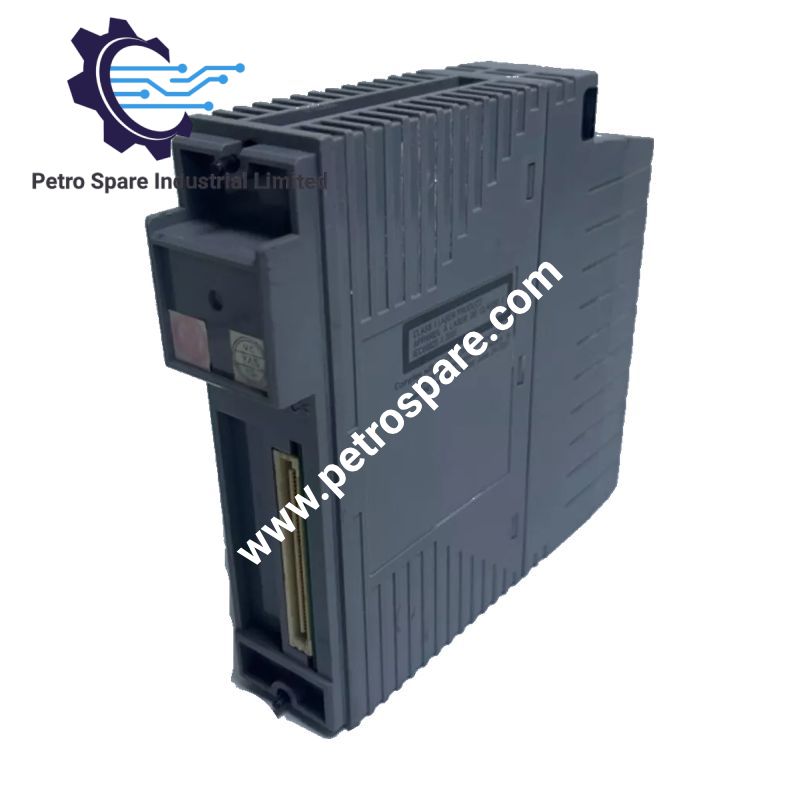

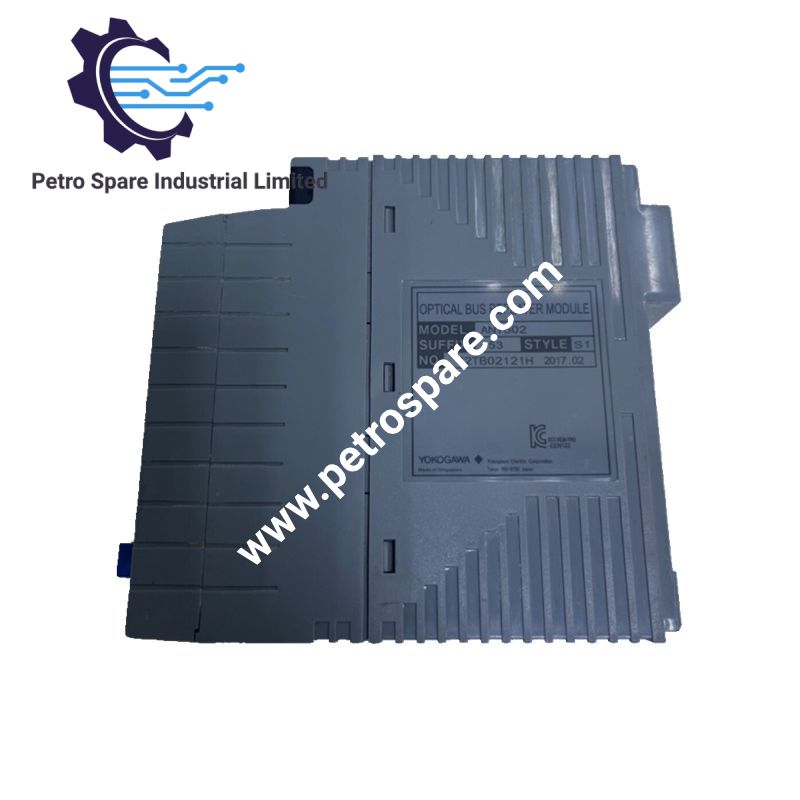

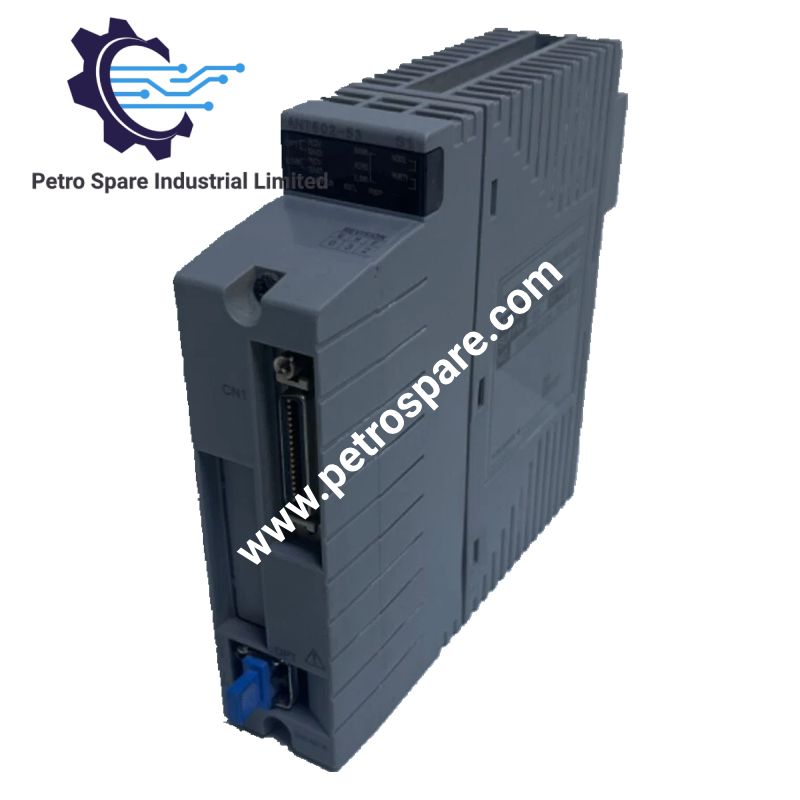

Yokogawa ANT502-53 je podređeni modul optičkog repetitora ESB magistrale, namenjen prenosu komunikacije ESB magistrale preko optičke niti na udaljenosti do 5 km. Radi kao podređeni modul u optičkoj vezi ESB magistrale i namenjen je za konfiguracije upravljačkih sistema Yokogawa N-IO/FIO. Sufiks 53 označava standardni tip bez zaštite od eksplozije, sa navedenim opcijama ISA standarda G3 i temperaturnog opsega za potrebe održavanja.

Tehničke specifikacije

Parametar	Specifikacija
Model	ANT502-53
Brend	Yokogawa
Tip proizvoda	Podređeni modul optičkog repetitora ESB magistrale
Osnovni model	ANT502
Funkcija	Optički prenos ESB magistralom
Maksimalna udaljenost prenosa	5 km po segmentu
Tip optičkog konektora	LC, usklađen sa standardom IEC 61754-20
Optička nit	Jednomodna kvarcna optička nit
Broj jezgara optičke niti	2
Potrošnja struje	0,5 A
Težina	0,25 kg
Zaštita od eksplozije	Standardni tip bez zaštite od eksplozije
Opcije za uslove okoline	ISA standard G3 i temperaturni opseg od -20 do 70 °C, specificirani za potrebe održavanja

Komunikacija preko optičke ESB magistrale

ANT502 pretvara optički signal ESB magistrale nazad u električni interfejs ESB magistrale na podređenom kraju veze. U kombinaciji sa glavnim modulom optičkog repetitora ESB magistrale ANT401 i uz povezivanje kompatibilnom optičkom niti, sistem podržava prenos ESB magistralom na udaljenosti do 5 km po segmentu.

Navedena optička veza koristi dva jezgra jednomodne kvarcne optičke niti sa LC konektorima. Najveći dozvoljeni optički gubitak iznosi 10 dB na 1,3 mikrometra, u skladu sa specifikacijama optičke niti koje navodi proizvođač. Stvarna podobnost veze zavisi od gubitaka u ugrađenoj optičkoj niti i konektorima.

Zahtevi za instalaciju i povezivanje

ANT502 se koristi kao podređeni modul u jedinici optičkog čvora ESB magistrale ili jedinici optičkog repetitora ESB magistrale. Adapter ili konektorska jedinica ESB magistrale zasebna je konfiguraciona stavka i mora se izabrati u skladu sa predviđenim načinom povezivanja i terminacije magistrale.

• Priključak na ESB magistralu: Izaberite kompatibilnu konektorsku jedinicu A2EE3A za ANT502.
• Terminacija magistrale: Koristite konektorsku jedinicu sa terminatorom kada to zahteva projektovano rešenje ESB magistrale.
• Optička veza: Proverite dvovlaknastu jednomodnu nit, LC konektore i budžet optičkih gubitaka.
• Konfiguracija sistema: Pre zamene proverite potreban raspored glavnih i podređenih modula i podržani čvor ili repetitorsku jedinicu.

Često postavljana pitanja

P: Koja je razlika između ANT401 i ANT502?

O: ANT401 je glavni modul optičkog repetitora ESB magistrale, dok je ANT502 podređeni modul. Zajedno proširuju komunikaciju ESB magistralom putem optičke niti na daljine do 5 km po deonici.

P: Koja je optička nit potrebna za ANT502-53?

O: Za navedenu vezu koriste se dva vlakna jednomodne kvarcne optičke niti sa LC konektorima. Maksimalna daljina prenosa je 5 km, uz poštovanje navedenih ograničenja optičkih gubitaka i kompatibilnu konfiguraciju sistema.

P: Da li ANT502-53 uključuje konektor za ESB magistralu ili terminator?

O: Konektorska jedinica se navodi odvojeno. Izaberite kompatibilnu konektorsku jedinicu A2EE3A u zavisnosti od toga da li je za instalaciju potreban standardni priključak na ESB magistralu ili priključak sa terminacijom.

---
