AAV141-S00

Pregled

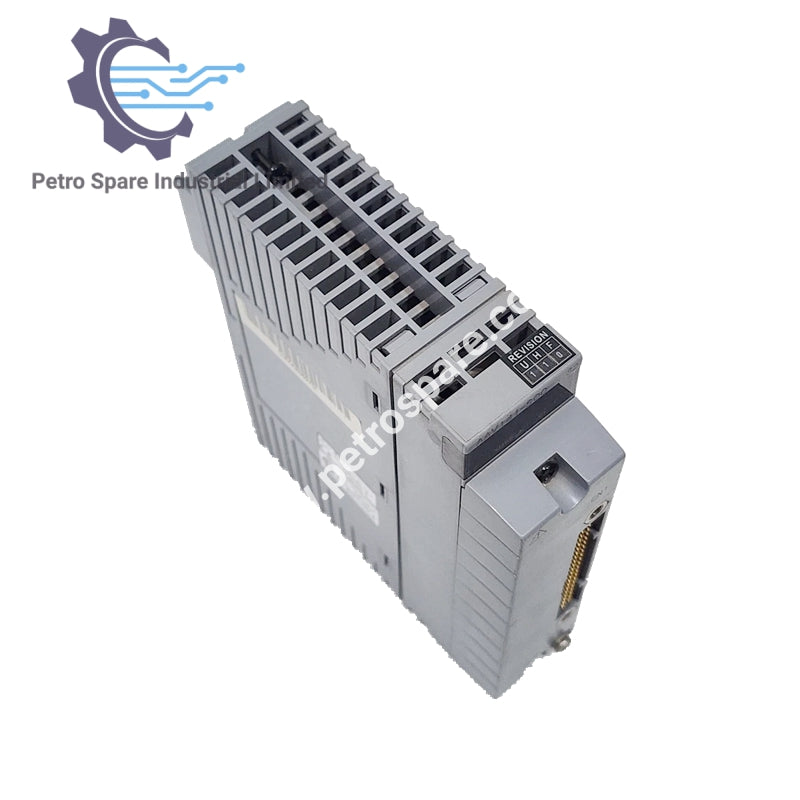

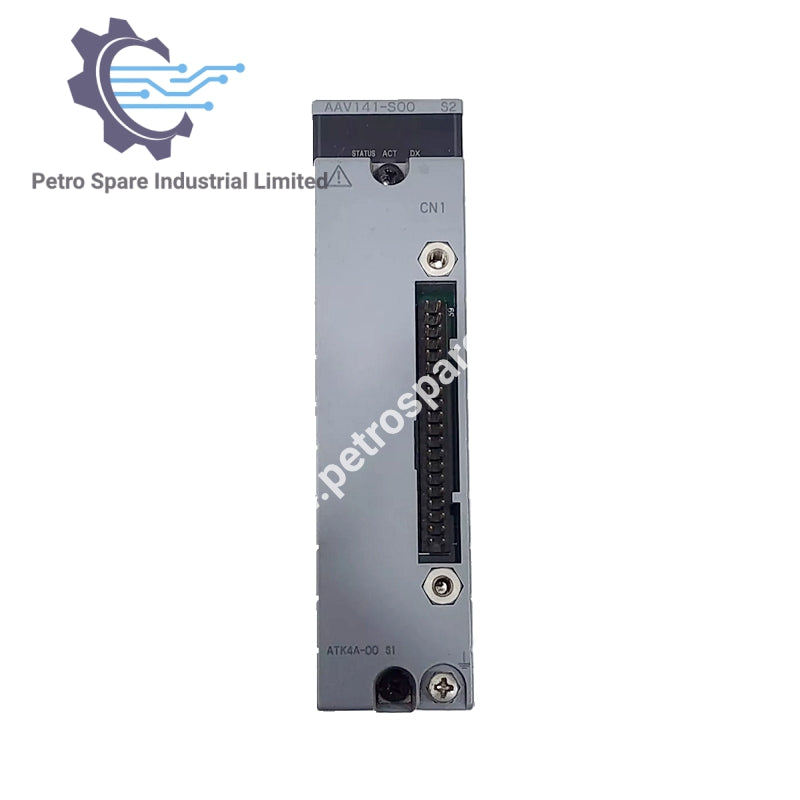

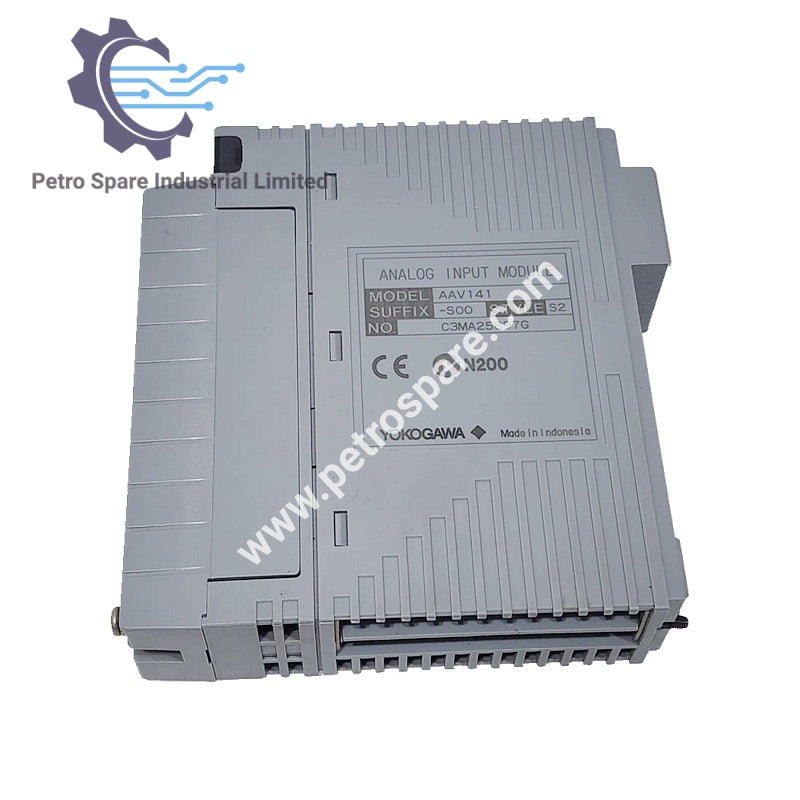

Modul AAV141-S00 je analogni ulazni modul kompanije Yokogawa, dizajniran da podrži 16-kanalni, neizolovani ulaz za 1 do 5 V DC signale.

Specifikacije ulaza

• Ulazni signal: 1 do 5 V DC (dopustiv napon zajedničkog režima ±1 V ili manje)

• Dopustiv napon ulaza: ±7,5 V

• Ulazni otpor:

• Uključeno: 1 MΩ ili više

• Isključeno: 340 kΩ ili više

• Tačnost: ±4 mV

Podaci o performansama

• Period ažuriranja podataka: 10 ms

• Vreme odziva stepenice: 100 ms

• Pomak usled promene temperature okoline: ±4 mV/10 °C

Napajanje i potrošnja

• Napajanje predajnika: 26,4 V ili manje (pri 0 mA)

• Ograničenje izlazne struje: 27 mA

• Maksimalna potrošnja struje: 350 mA (5 V DC)

Fizičke karakteristike

• Težina: 0.2 kg

Modeli i sufiks kodovi

• Model: AAV141 Analogni ulazni modul (1 do 5 V, 16-kanalni, neizolovani)

• Kodovi sufiksa:

• -S: Standardni tip

• 0: Uvek 0

• 0: Osnovni tip

---
