3501T

Opis

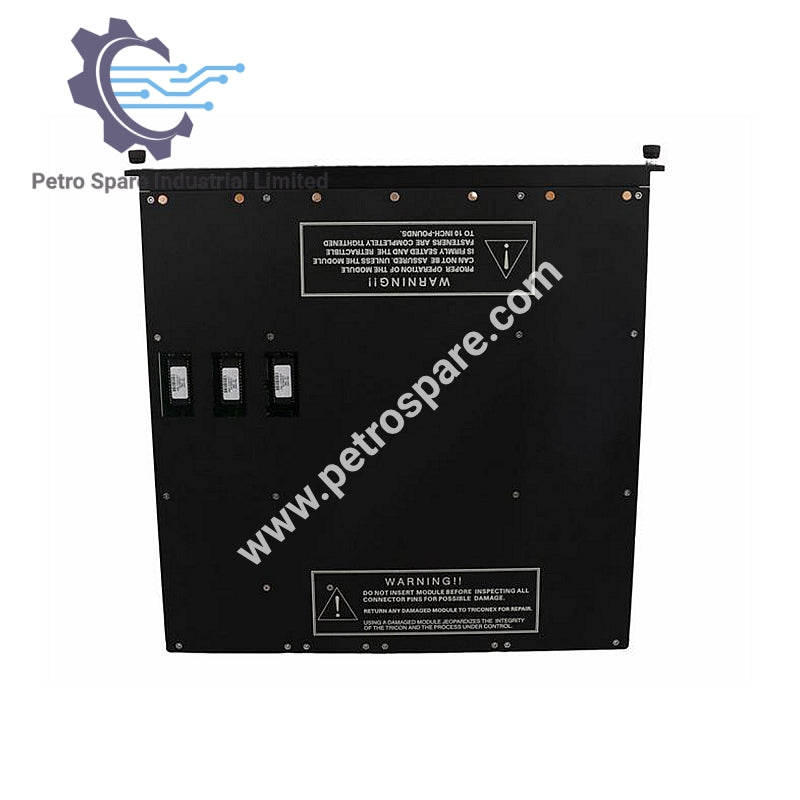

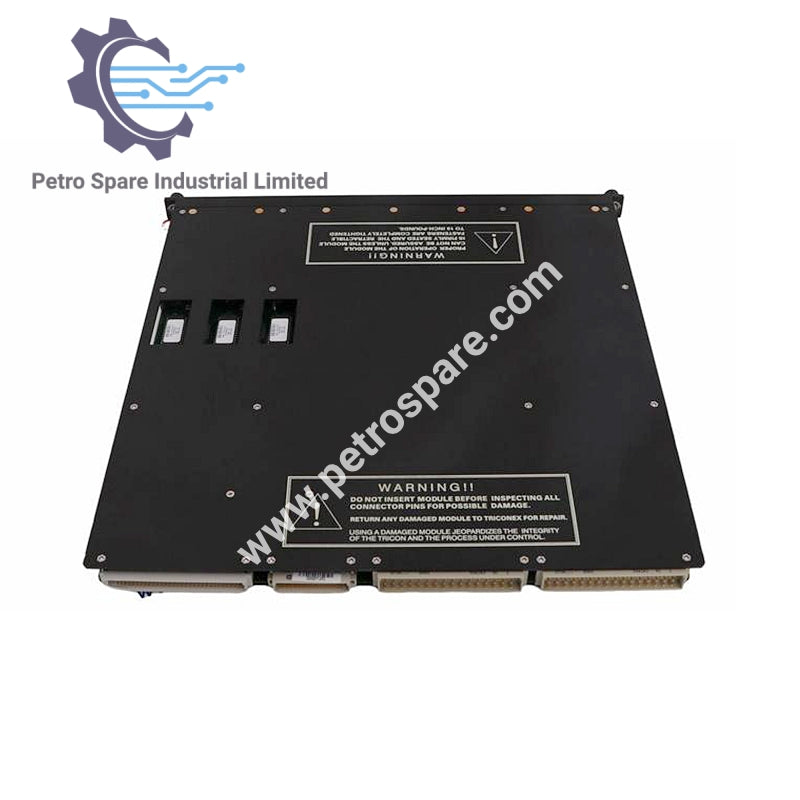

Triconex 3501T Digitalni ulazni modul je dizajniran za aplikacije visoke integriteta koje zahtevaju izolovane, ne-zajedničke 115 VAC/VDC ulaze.

Tehnički rezime

• Broj proizvoda: 3501T

• Tip proizvoda: Digitalni ulazni modul

• Tip ulaza: 115 VAC/VDC

• Arhitektura: Trostruka modularna redundancija (TMR)

• Kanali: 32 tačke, ne-zajedničke, izolovane

• Tip izolacije: Opto-izolovan

• Ocena osigurača: 1A, sporo

Električne karakteristike

• Opseg napona: 90–155 VAC/VDC

• Opseg frekvencije: DC ili 47–63 Hz

• Maksimalni napon: 155 VAC/VDC

• Nivo preklopa (ISKLJUČENO na UKLJUČENO): > 86 VAC/VDC

• Nivo preklopa (UKLJUČENO na ISKLJUČENO): < 28 VAC/VDC

• Nominalna struja uključenja: 6–9 mA

• Tipična histereza: 32 VAC/VDC

• Ulazno kašnjenje (ISKLJUČENO na UKLJUČENO / UKLJUČENO na ISKLJUČENO): < 8 ms / < 15 ms

• Izolacija tačke: 1500 VDC / 2500 VDC

• Nominalni ulazni otpor: > 8.5 kΩ

• Nominalno opterećenje polja (po UKLJUČENOJ tački): 1.5 vata

• Nominalno opterećenje polja (@ maksimalnom naponu polja): 2.9 vata

Indikatori dijagnostike

• Status ulaza: 1 po tački

• Status modula: PROLAZ, KVAR, AKTIVAN

• Test zaglavljenosti: nije primenjivo

• Boja koda: Crvena

---
