1715-TADOF8

Pregled

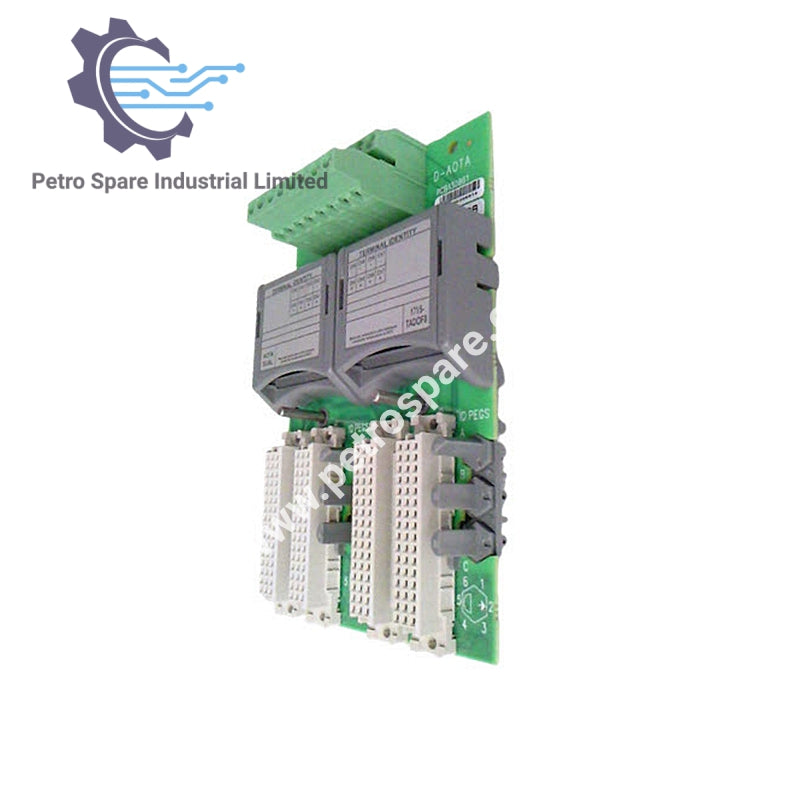

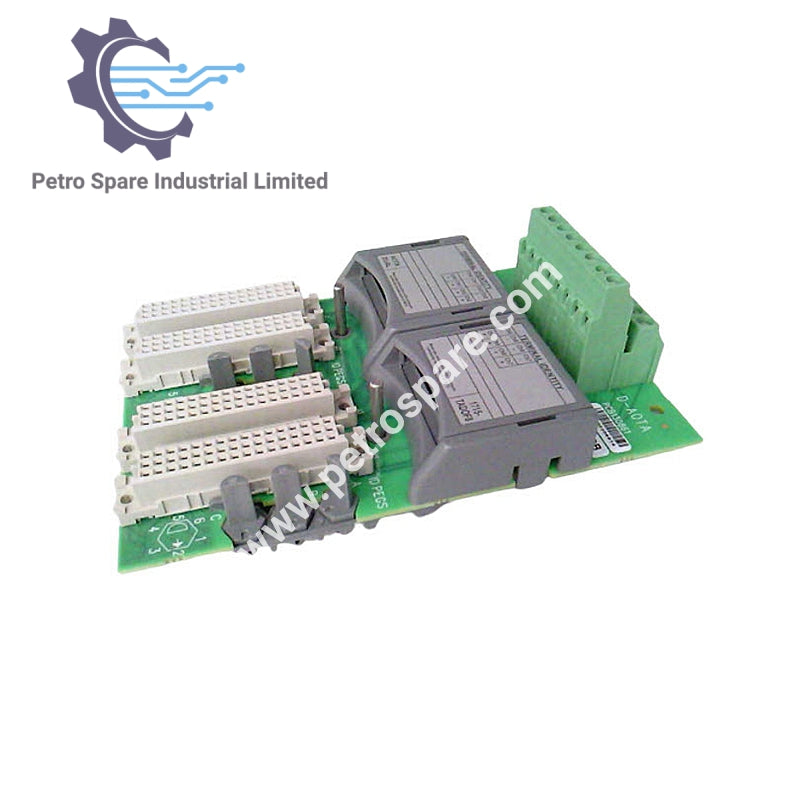

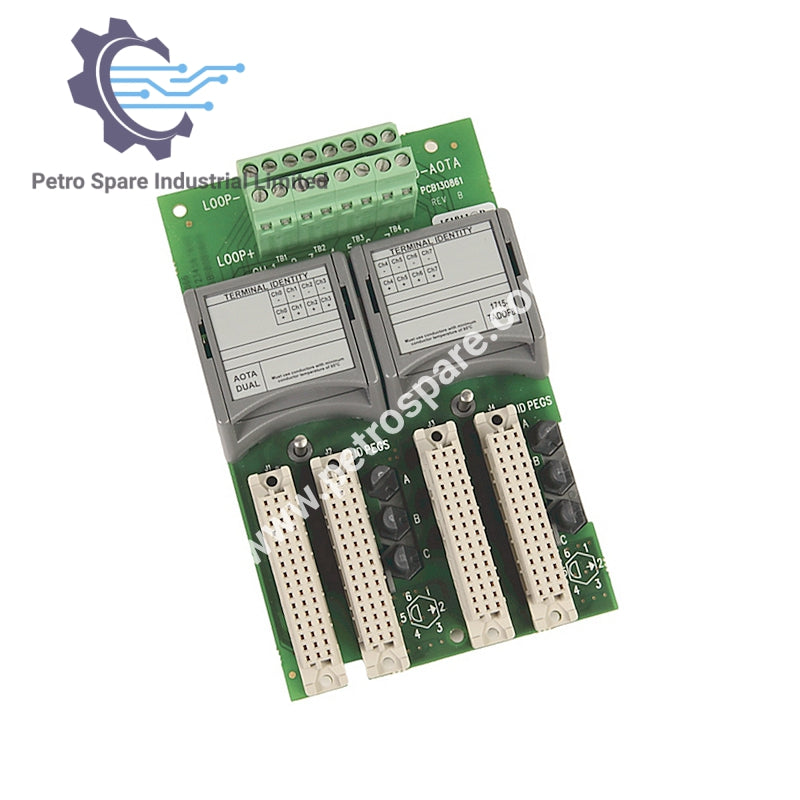

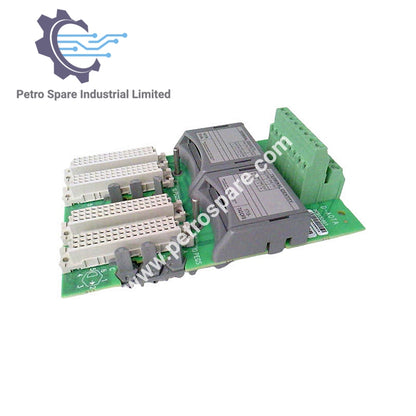

 1715-TADOF8 je Allen-Bradley digitalna izlazna završna montaža za Bulletin 1715 I/O module, koja obezbeđuje pouzdane veze u polju sa izolacionom zaštitom.

Električne specifikacije

• Radna struja: 0–24 mA po kanalu @ 18–32 V DC

• Rasipanje snage: Sistem: maksimalno 3,6 W; Polje petlja: 0,64 W po petlji

• Izolacioni napon: 50 V kontinuirano (I/O portovi do pozadinske ploče); 50 V između pojedinačnih I/O portova

• Tip testiran: 500 V AC na 60 s

• Stopa promene napona usklađenosti: Nema identifikovanog ograničenja

Mehaničke specifikacije

• Dimenzije (V × Š × D): 166 × 42 × 118 mm (6,5 × 1,625 × 4,625 inča)

• Veličina žice: 0,33–1,5 mm² (22–16 AWG) čvrsta ili višestruka oklopljena bakarna žica ocenjena na 85 °C (185 °F)

• Kategorija ožičenja: 2 – na oklopljenim signalnim portovima

• Tip žice: Oklopljena

• Tip kućišta: Nema (otvoreni stil)

Okolne ocene

• Severnoamerički temperaturni kod: T4

• IEC temperaturni kod: T4

---
