STXPNS001

Преглед

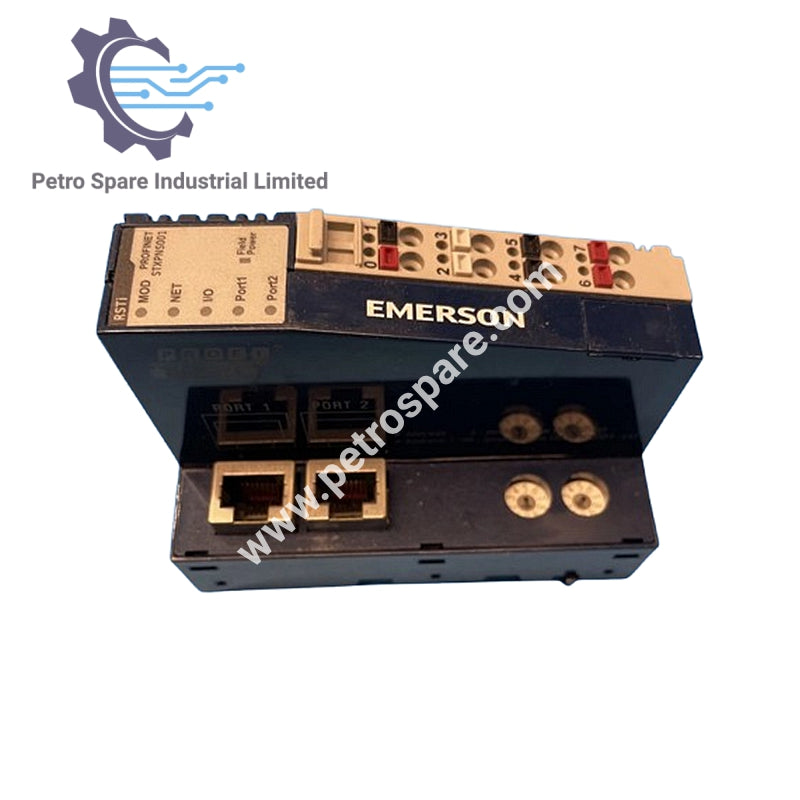

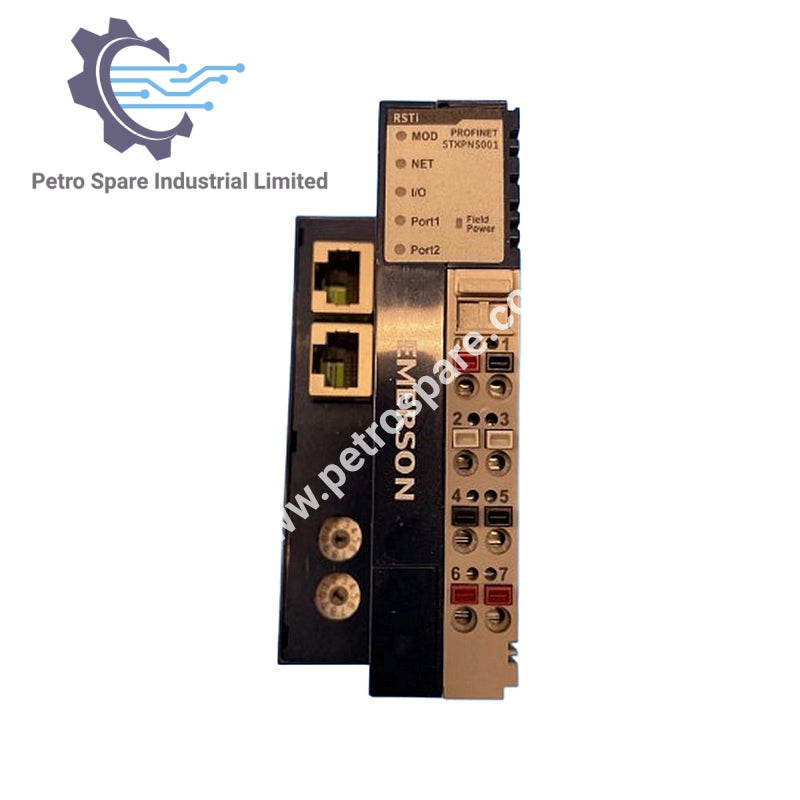

GE Fanuc STXPNS001 PACSystems RSTi Profinet мрежни адаптер обезбеђује PROFINET I/O RT повезивање за RSTi системе. Подржава дигиталне и аналогне улазе и излазе великог капацитета, отпорност на тешке услове окружења и више сертификата за индустријску аутоматизацију.

Основне информације

• Произвођач: GE Fanuc

• Број производа: STXPNS001

• Серија: PACSystems RSTi

• Тип: Profinet мрежни адаптер

Подаци о окружењу

• Радна температура: 0–55 °C (за UL примене)

• Температура складиштења: –40 до +85 °C

• Релативна влажност: 5–90 %, без кондензације

• Стандард за вибрације/удар: IEC 60068‑2‑6:1995

• Атмосфера: Без прекомерне прашине, без корозивних гасова

Електрични подаци

• Напајање на терену: Класа II, 24 VDC (11–28.8 VDC)

• Струја напајања на терену: Максимум 10 A

• Струја I/O магистрале: Максимум 1.5 A при 5 VDC

• Потрошња струје: Типично 115 mA при 24 VDC

Механички подаци

• Монтажа: DIN-шина, први модул RSTi система

• Димензије: 45 × 99 × 70 мм

• Тежина: 150 г

• Обртни моменат/пречник жице: 0.8 Nm (7 lb‑in) / 1.0–2.5 mm² (18–14 AWG)

Сертификати

• Стандарди: cULus Ord & HAZLOC, CE, ATEX, PROFINET

Мрежни подаци

• Тип: PROFINET I/O RT

• Кабл: Етернет, до 100 м од хаба

• Брзина комуникације: 10/100 Mbps

• Топологија: Линијска или звездана

Капацитет система

• Максималан број станица: 101 (укључујући главни скенер)

• Тип станице: PROFIBUS‑DP роб

• Подржани I/O модули: Максимум 32

• Максималан број чворова: Ограничено IP адресом

• Дигитални улази/излази: Улаз 2016 тачака / Излаз 2016 тачака

• Аналогни улази/излази: Улаз 126 канала / Излаз 126 канала

• Величина бајта: Улаз 252 бајта / Излаз 252 бајта

---
