TSXPSY1610M

Pregled

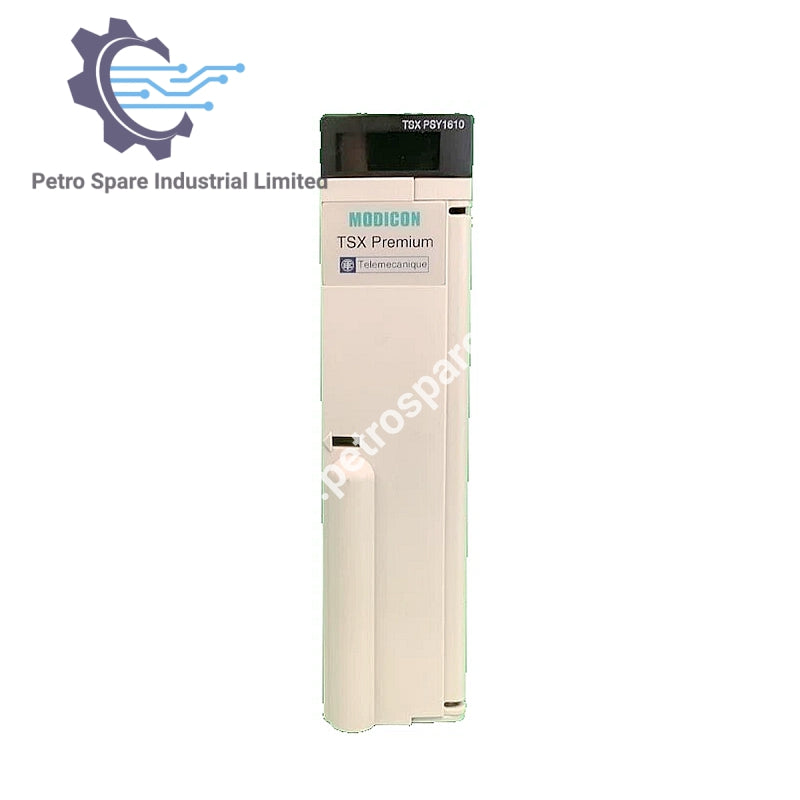

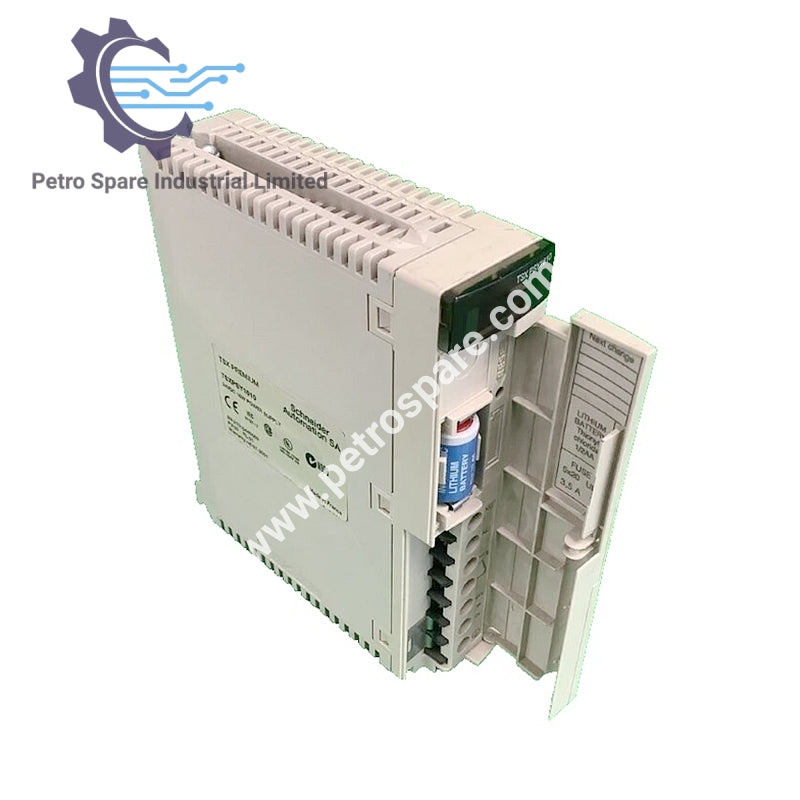

Modul napajanja  Schneider TSXPSY1610M je za Modicon Premium, obezbeđujući stabilne izlaze od 24 V i 5 V sa integrisanom zaštitom i dijagnostikom.

Električne specifikacije

• Primarni napon: 24 V DC (19.2…30 V)

• Ulazna struja: ≤ 1,500 mA pri 24 V

• Struja uključenja: 100 A pri 24 V

• I²t pri aktivaciji: 12.5 A²·s

• It pri aktivaciji: 0.2 A·s

• Ukupna sekundarna snaga: 30 W (15 W pri 24 V DC, 15 W pri 5 V DC)

• Sekundarna struja: 0.6 A pri 24 V DC, 3 A pri 5 V DC

Zaštita

• Primarni krug: Unutrašnji osigurač 3.5 A, 5 × 20 mm, vremenski odložen

• Sekundarni krug: Zaštita od preopterećenja, prenapona i kratkog spoja

Indikatori i format

• Lokalno signalizovanje:

• 1 LED (zelena) za prisustvo napona (OK)

• 1 LED (crvena) za grešku baterije (BAT)

• Format modula: Standard

• Neto težina: 0.54 kg

---
