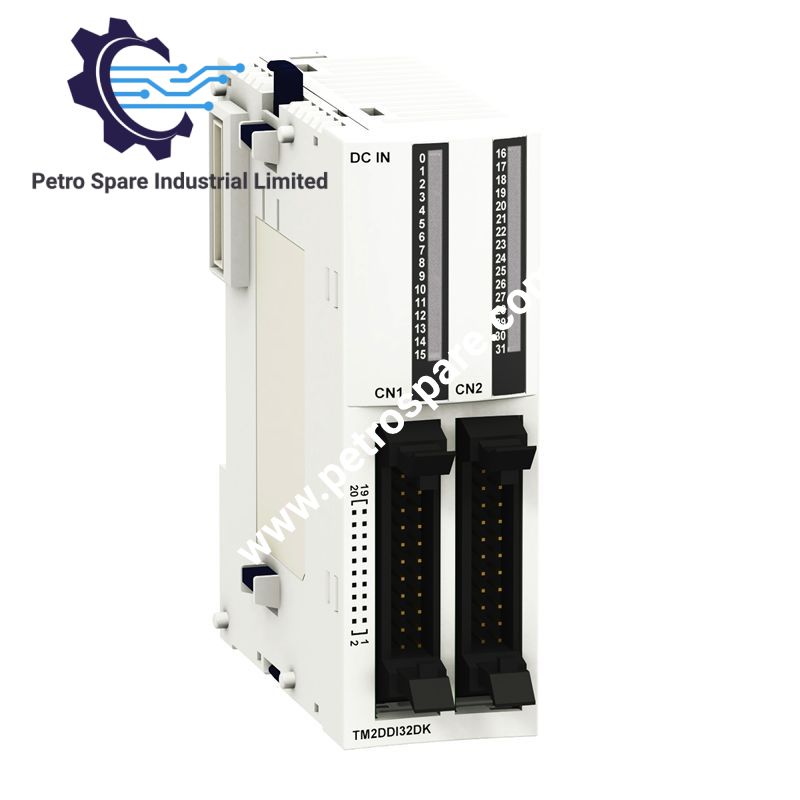

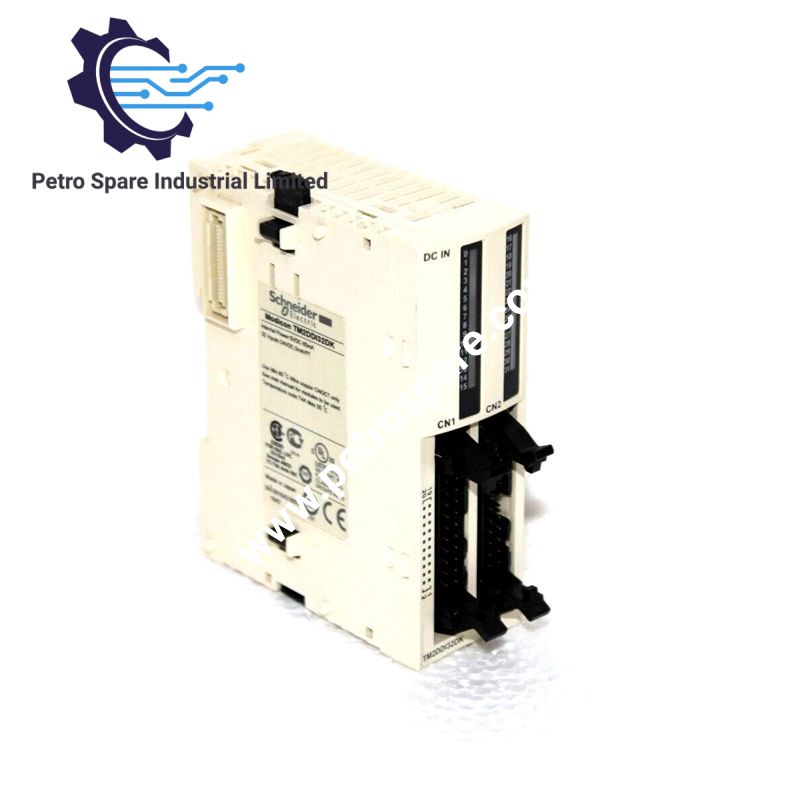

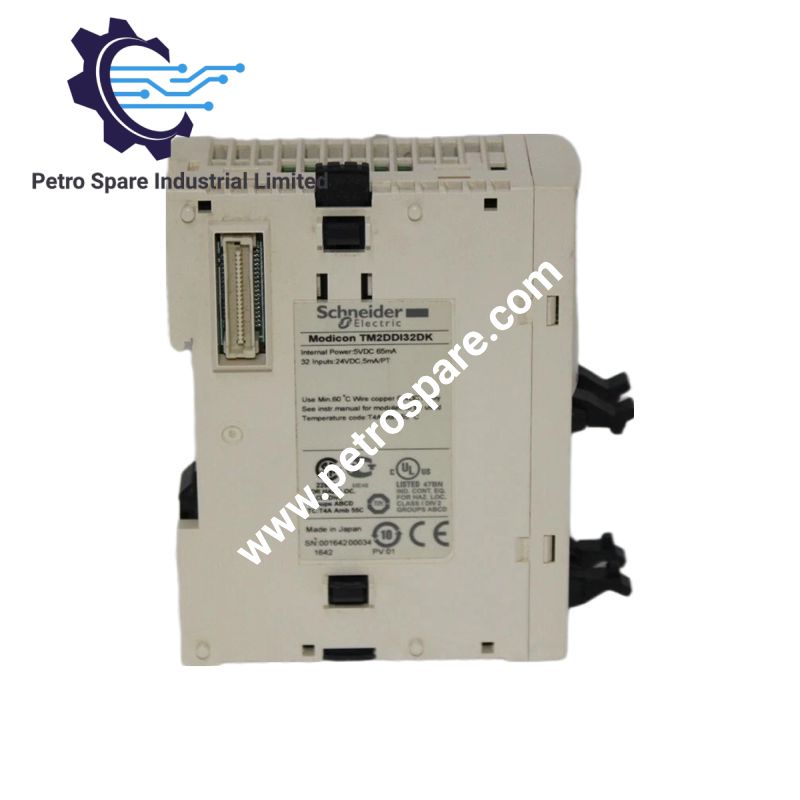

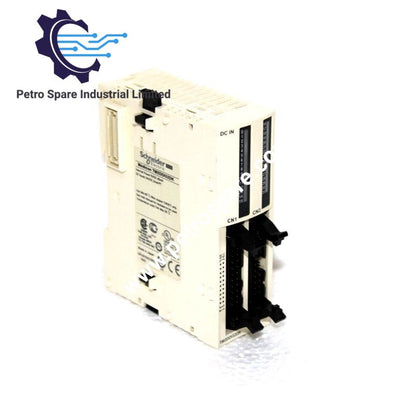

TM2DDI32DK

Konfigurisan za akviziciju 32 diskretna ulaza od 24 VDC u okruženju logičkog kontrolera Modicon M238, Schneider Electric TM2DDI32DK (TM2DDI32DK modul diskretnih ulaza) omogućava direktno detektovanje digitalnog stanja putem jednog HE10 konektora. Podržava ulaznu logiku sa poniranjem ili izvorom, ulazne granice od 20.4 do 28.8 VDC, ulaznu struju od 5 mA i vreme odziva od 4 ms.

Specifikacije hardvera

Parametar	Specifikacija
Model	TM2DDI32DK
Brend	Schneider Electric
Tip proizvoda	Modul diskretnih ulaza
Serija	Logički kontroler Modicon M238
Ulazni kanali	32
Ulazni napon	24 VDC
Granice ulaznog napona	20.4 do 28.8 VDC
Ulazna logika	Sa poniranjem ili izvorom
Ulazna struja	5 mA
Ulazna impedansa	4.4 kOhm
Vreme odziva	4 ms pri stanju 0; 4 ms pri stanju 1
Izolacija kanala	Nema
Izolacija između ulaza i logike	500 V tokom 1 minuta
Zajedničke tačke	2
Električni priključak	1 x HE10 konektor
Potrošnja struje	65 mA pri 5 VDC, svi ulazi u stanju 1
Montaža	Simetrična DIN šina od 35 mm
Dimenzije	90 mm V x 29.7 mm Š x 81.3 mm D
Težina	0.081 kg
Potrošnja energije	65 mA pri 5 VDC
Lokalna signalizacija	2 prikazna bloka
Kompatibilnost	Twido, Advantys OTB
GTIN	3595863995749

Karakteristike diskretnih ulaza od 24 VDC

TM2DDI32DK prihvata 32 diskretna jednosmerna signala sa nominalnim ulaznim naponom od 24 VDC. Navedeni radni opseg ulaznog napona iznosi 20.4 do 28.8 VDC. Svaki ulaz zahteva struju od 5 mA i ima impedansu od 4.4 kOhm. Podržane su konfiguracije ožičenja sa poniranjem i izvorom.

Modul obezbeđuje vreme odziva od 4 ms za prelaze u stanje 0 i stanje 1. Ne postoji izolacija između pojedinačnih ulaznih kanala, dok je izolacija između ulaznih kanala i interne logike specificirana na 500 V tokom 1 minuta.

Često postavljana pitanja

P: Da li TM2DDI32DK obezbeđuje izolaciju između kanala?
O: Ne. Navedene specifikacije potvrđuju da izolacija između kanala nije obezbeđena. Izolacija između ulaznih kanala i interne logike iznosi 500 V tokom 1 minuta.

P: Kolika je potrošnja struje modula na magistrali?
O: Navedena potrošnja struje iznosi 65 mA pri 5 VDC, kada su svi ulazi u stanju 1.

P: Kako se povezuju terenski ulazi?
O: Terensko ožičenje se povezuje putem jednog HE10 konektora. Modul se montira na simetričnu DIN šinu od 35 mm.

Smernice za terensku instalaciju

• Bezbedno montirajte modul na simetričnu DIN šinu od 35 mm i obezbedite pristup HE10 konektoru.
• Koristite ožičenje odgovarajuće za diskretne signale od 24 VDC i proverite polaritet pre dovođenja napona na ulaze.
• Gde je praktično, držite ulazno ožičenje odvojeno od visokonaponskih i visokostrujnih provodnika kako biste smanjili električne smetnje.
• Pošto ulazni kanali nisu međusobno izolovani, nemojte koristiti modul kao zamenu za galvansku izolaciju između kanala.
• Proverite da spoljašnje napajanje ulaza ostaje u navedenom opsegu od 20.4 do 28.8 VDC.
• Pre puštanja u rad proverite konfiguraciju ožičenja sa poniranjem ili izvorom u odnosu na povezane terenske uređaje.
• Pridržavajte se važeće dokumentacije za Twido, Modicon i instalaciju u vezi sa ožičenjem konektora i uzemljenjem.

---
