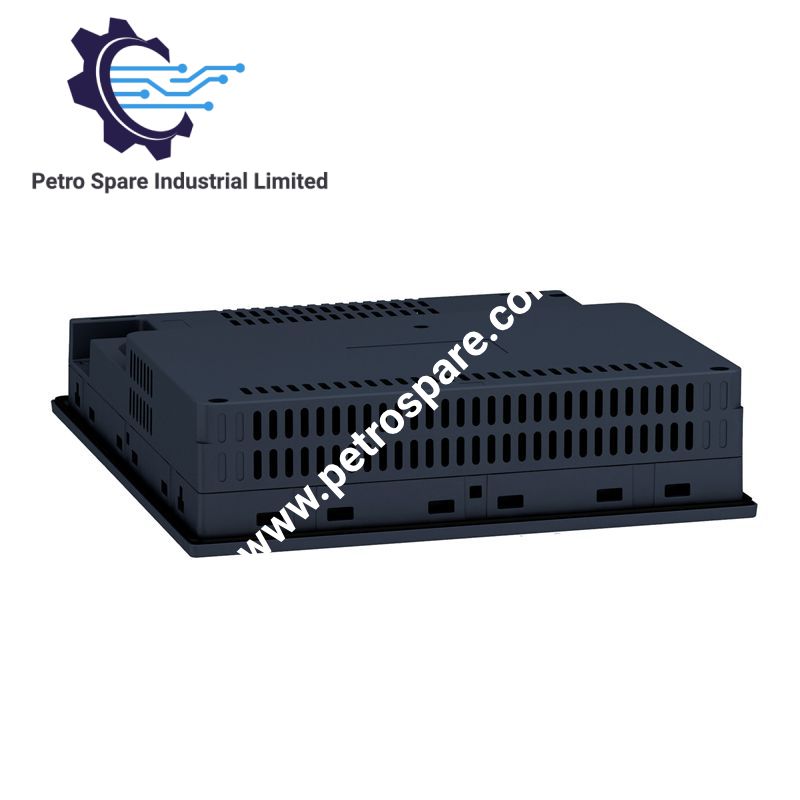

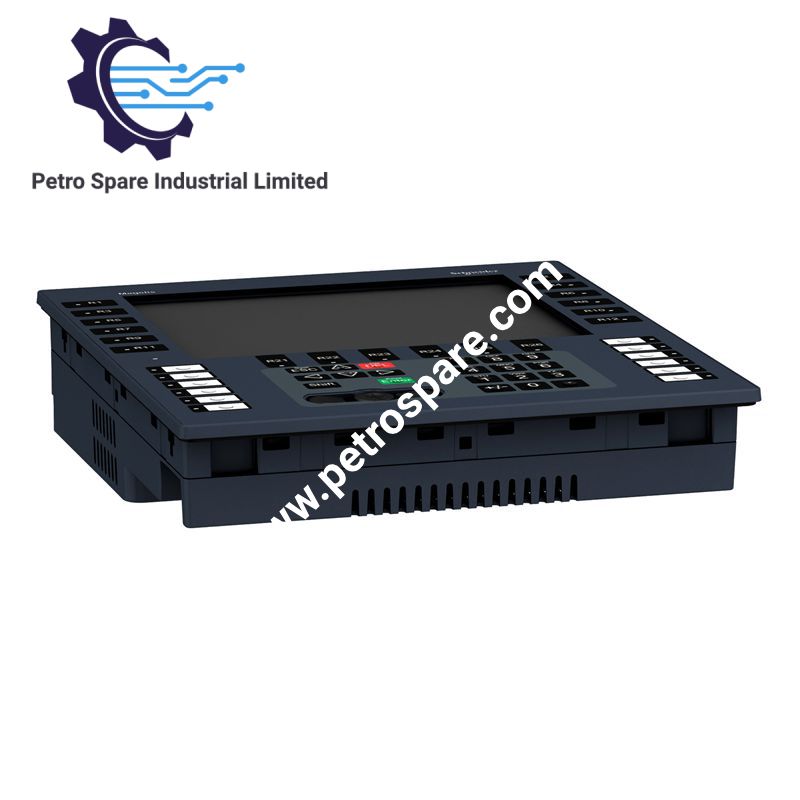

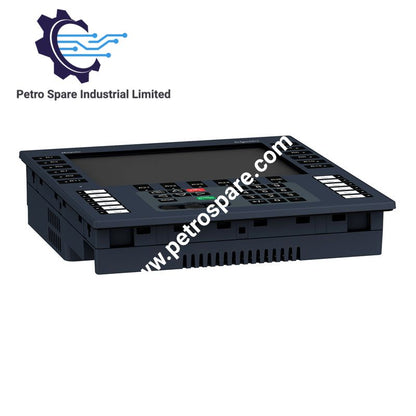

HMIGK5310

Konfigurisan za unos podataka od strane operatera, upravljanje prikazom i serijsku/Ethernet komunikaciju u platformi Harmony GK, Schneider Electric HMIGK5310 (HMIGK5310 operatorski panel sa tastaturom i ekranom osetljivim na dodir) omogućava direktne funkcije interfejsa čovek-mašina putem 10,4-inčnog VGA TFT LCD ekrana, analognog panela osetljivog na dodir, tastature, serijskih interfejsa, USB portova i Ethernet TCP/IP veze.

Specifikacije hardvera

Parametar	Specifikacija
Model	HMIGK5310
Brend	Schneider Electric
Tip proizvoda	Operatorski panel sa tastaturom i ekranom osetljivim na dodir
Linija proizvoda	Harmony GK
Poreklo	CN
Ekran	10,4-inčni TFT LCD ekran u boji sa pozadinskim osvetljenjem
Rezolucija ekrana	640 x 480 piksela VGA
Boje ekrana	65536
Panel osetljiv na dodir	Analogna zona osetljiva na dodir, 1024 x 1024
Procesor	ARM926EJ-S
Memorija aplikacije	128 MB flash EPROM
Memorija za rezervnu kopiju podataka	512 KB SRAM sa litijumskom baterijom
Podrška za SD kartice	Do 32 GB SD i SDHC
Nazivni napon napajanja	24 VDC
Opseg napona napajanja	19,2 do 28,8 VDC
Potrošnja energije	11,4 W
Udarna struja	30 A
Ethernet	10BASE-T/100BASE-TX, RJ45, Ethernet TCP/IP
RS232C	1 x COM1, do 115,2 kbit/s
RS485	1 x COM2, do 187,5 kbit/s
USB	1 x USB 2.0 Type A, 1 x USB 2.0 Mini-B
Funkcijski tasteri	18 dinamičkih tastera sa LED indikatorom, 12 statičkih tastera sa LED indikatorom i oznakama
Servisni tasteri	8
Alfanumerički tasteri	12
Vek trajanja pozadinskog osvetljenja	50000 h
Širina	296 mm
Visina	332 mm
Dubina	76 mm
Dimenzije izreza	285 (+/- 0,4) x 309 (+/- 0,4) mm
Težina	3,3 kg
Radna temperatura	0 do 55 deg C
Temperatura skladištenja	-20 do 60 deg C
Relativna vlažnost	10 do 90 %, bez kondenzacije
Nadmorska visina pri radu	Manje od 2000 m
Zaštita prednje strane	IP65, NEMA 4X za unutrašnju upotrebu
Zaštita zadnje strane	IP20
Montaža	Ugradna montaža
Pričvršćivanje	12 opružnih kopči
Otpornost na kratkotrajne prekide	10 ms
Standardi	IEC 61000-6-2, IEC 61000-6-4, IEC 61131-2, UL 61010-2-201, CSA C22.2 No 213, ANSI/ISA 12.12.01
Sertifikati	cULus, EAC, UL Class 1 Division 2 T5/T4A, CSA Class 1 Division 2 T4A/T5, KC, RCM

Interfejs industrijskog upravljanja i arhitektura memorije

HMIGK5310 objedinjuje lokalni unos podataka od strane operatera sa više komunikacionih interfejsa. Ethernet port radi pri brzinama 10BASE-T/100BASE-TX i podržava Ethernet TCP/IP komunikaciju. Interfejs RS232C omogućava serijsku komunikaciju brzinom do 115,2 kbit/s, dok interfejs RS485 podržava komunikaciju brzinom do 187,5 kbit/s.

Panel obezbeđuje 128 MB flash EPROM memorije za skladištenje aplikacije i 512 KB SRAM memorije sa rezervnim napajanjem litijumskom baterijom za zadržavanje podataka. Podržane su SD i SDHC kartice do 32 GB. Protokoli komunikacije koji mogu da se preuzmu obuhvataju Modbus, Modbus TCP, Modbus Plus, FIPWAY, Uni-TE, Siemens Simatic, Rockwell Automation Allen-Bradley, Mitsubishi Melsec i protokole trećih strana Omron Sysmac.

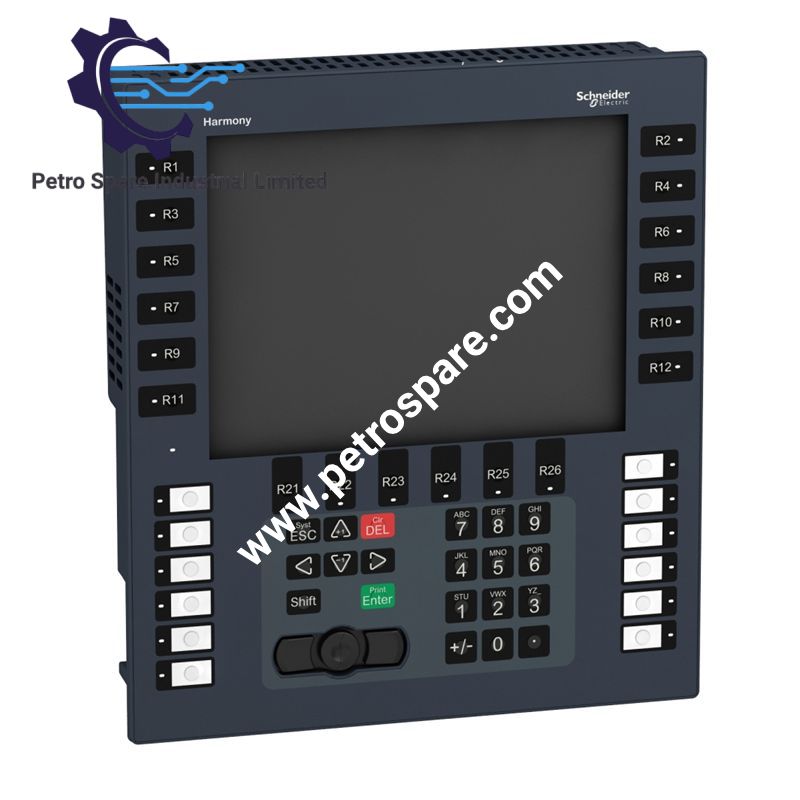

Operatorski interfejs sadrži 18 dinamičkih funkcijskih tastera, 12 statičkih funkcijskih tastera, 12 alfanumeričkih tastera i 8 servisnih tastera. VGA ekran rezolucije 640 x 480 koristi TFT LCD sa pozadinskim osvetljenjem i 16 nivoa osvetljenosti kojima se upravlja preko panela osetljivog na dodir.

Često postavljana pitanja

P: Koji napon napajanja je potreban za HMIGK5310?

O: Nazivni napon napajanja iznosi 24 VDC, uz radni opseg napajanja od 19,2 do 28,8 VDC. Navedena udarna struja iznosi 30 A, a potrošnja energije 11,4 W.

P: Koji fizički komunikacioni interfejsi su integrisani?

O: Panel ima jedan RJ45 Ethernet TCP/IP port, jedan RS232C COM1 interfejs, jedan RS485 COM2 interfejs, jedan USB 2.0 Type A port i jedan USB 2.0 Mini-B port.

P: Koje su karakteristike montaže i zaštite panela?

O: HMIGK5310 je namenjen za ugradnu montažu pomoću 12 opružnih kopči. Prednja strana panela pruža zaštitu IP65 i zaštitu NEMA 4X za unutrašnju upotrebu, dok je zadnja strana predviđena za stepen zaštite IP20.

Smernice za instalaciju na terenu

• Proverite da instalirano jednosmerno napajanje pri radnom opterećenju ostaje u granicama od 19,2 do 28,8 VDC.
• Obezbedite zaštitu od prekomerne struje i odgovarajuću distribuciju jednosmernog napajanja u skladu sa projektom instalacije.
• Ugradite panel koristeći navedeni izrez za ugradnu montažu dimenzija 285 (+/- 0,4) x 309 (+/- 0,4) mm i pravilno pričvrstite svih 12 opružnih kopči.
• Održavajte zaptivnu površinu prednje strane čistom i bez mehaničkih deformacija kako biste očuvali navedenu zaštitu prednje strane panela.
• Po mogućnosti vodite Ethernet i serijske komunikacione kablove odvojeno od energetskih provodnika velike struje ili visokog nivoa smetnji.
• Koristite odgovarajuće postupke za povezivanje oklopa i uzemljenje RS232C, RS485 i Ethernet kablova u skladu sa projektom ožičenja sistema.
• Pre uključivanja komunikacione mreže proverite polaritet, terminaciju i topologiju mreže RS485.
• Potvrdite da su izabrana aplikacija Vijeo Designer i protokol komunikacije koji može da se preuzme kompatibilni sa instaliranom konfiguracijom HMIGK5310.
• Održavajte temperaturu okoline pri radu u granicama od 0 do 55 deg C, a relativnu vlažnost u granicama od 10 do 90 % bez kondenzacije.
• Nemojte prekoračiti navedenu nadmorsku visinu za instalaciju od 2000 m bez provere važećih zahteva za smanjenje nazivnih vrednosti.

---
