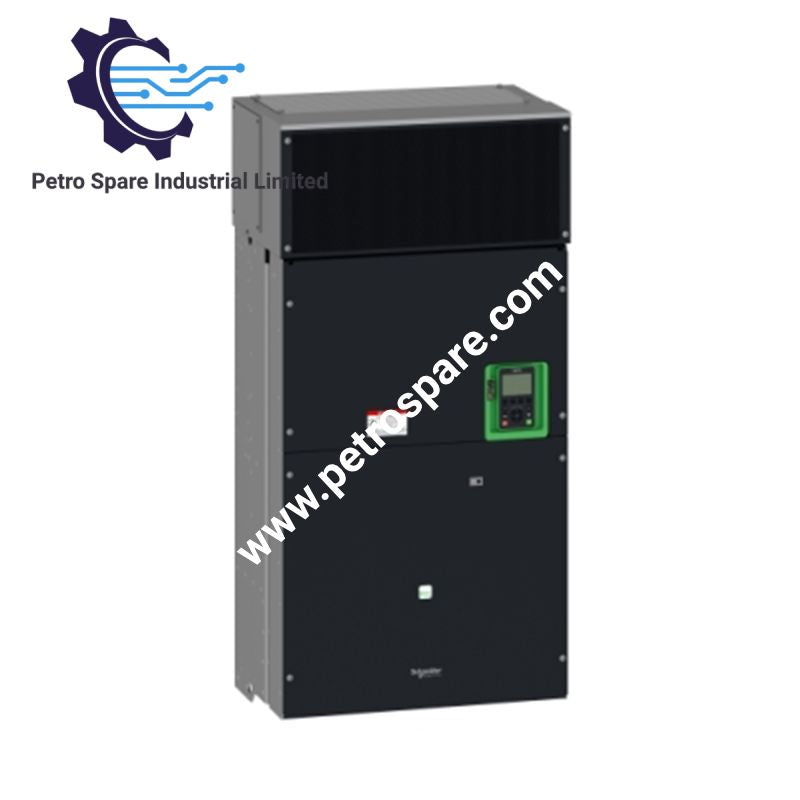

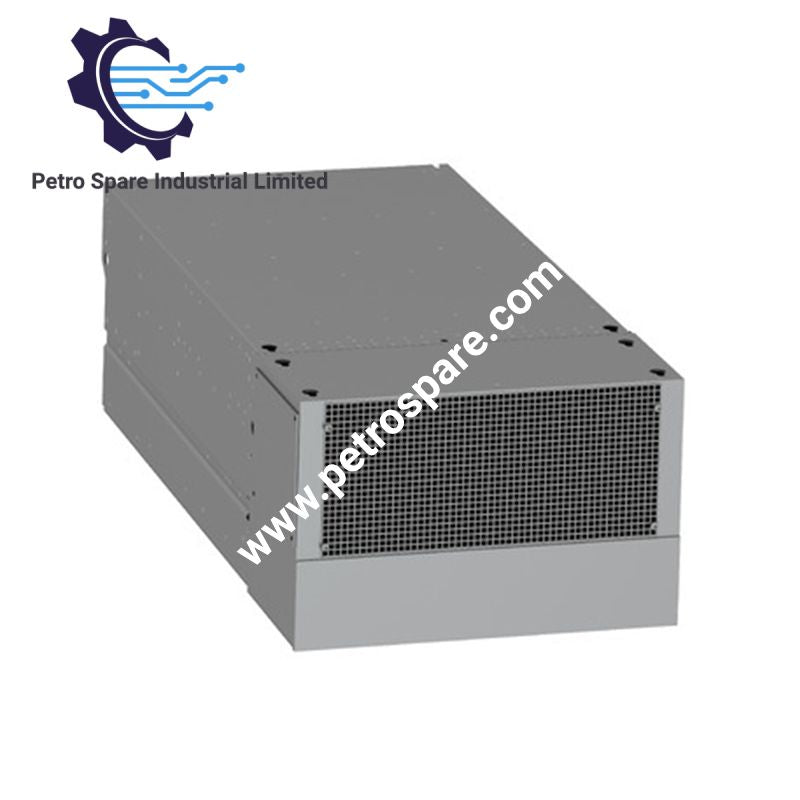

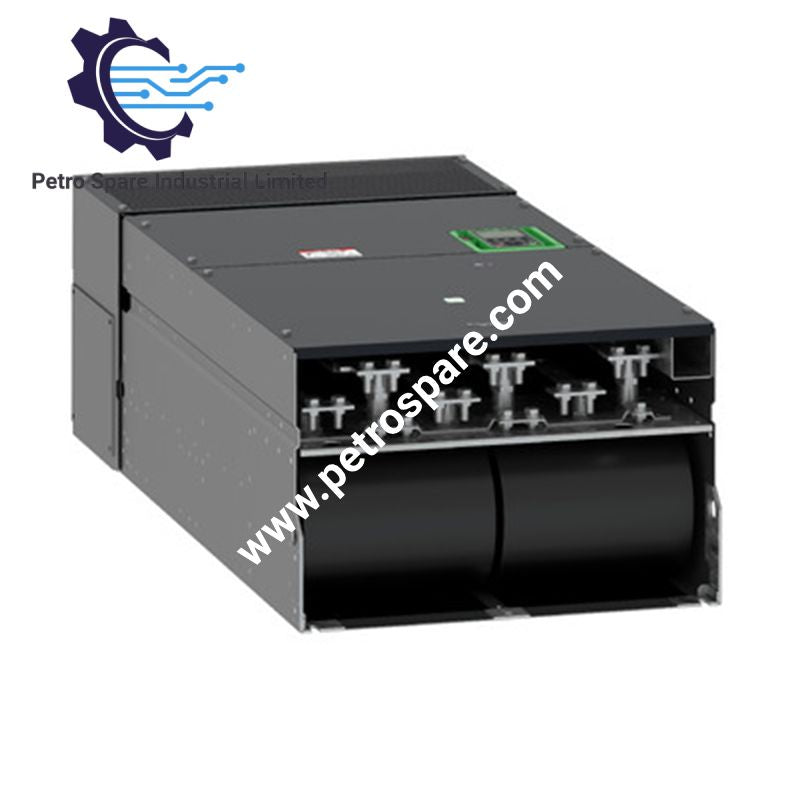

ATV630C31N4

Konfigurisan za regulaciju brzine trofaznih motora u platformi Altivar Process ATV600, Schneider Electric ATV630C31N4 (ATV630 frekventni regulator) omogućava direktno električno upravljanje sinhronim i asinhronim motorima iz napajanja od 380 do 480 VAC. Uređaj podržava snagu motora do 315 kW u režimu normalnog opterećenja i 250 kW u režimu teškog opterećenja, uz serijske komunikacione interfejse Modbus i Ethernet/Modbus TCP.

Hardverske specifikacije

Parametar	Specifikacija
Model	ATV630C31N4
Brend	Schneider Electric
Porodica proizvoda	Altivar Process ATV600
Kratka oznaka uređaja	ATV630
Tip proizvoda	Frekventni regulator
Nazivni napon napajanja	380 do 480 VAC, 3 faze
Frekvencija napajanja	50 do 60 Hz
Snaga motora u režimu normalnog opterećenja	315 kW / 500 hp
Snaga motora u režimu teškog opterećenja	250 kW / 400 hp
Kontinualna izlazna struja u režimu normalnog opterećenja	616 A pri 2.5 kHz
Kontinualna izlazna struja u režimu teškog opterećenja	481 A pri 2.5 kHz
Izlazna frekvencija	0.1 do 500 Hz
Maksimalna ulazna struja	569 A
Maksimalni izlazni napon	480 V
Komunikacija	Ethernet, 2-žični RS485, Modbus TCP, Modbus RTU
Brzina komunikacije	Ethernet 10 / 100 Mbit/s; serijska komunikacija 4800 do 38.4 Kbps
Analogni ulazi	3, podesiva opsega 0 do 10 VDC ili 0 do 20 mA
Analogni izlazi	2, podesiva opsega 0 do 10 VDC ili 0 do 20 mA
Digitalni ulazi	8
Relejni izlazi	3
Bezbednosna funkcija	STO, SIL 3
Hlađenje	Prinudna konvekcija
Montaža	Zidna montaža, vertikalno +/- 10 deg
Dimenzije	598 x 1195 x 380 mm
Težina	203 kg
Radna temperatura	-10 do 40 deg C bez smanjenja nazivnih vrednosti; 40 do 60 deg C uz smanjenje nazivnih vrednosti
Disipacija snage	7099 W uz prinudnu konvekciju; 769 W uz prirodnu konvekciju pri 380 V, 2.5 kHz
Poreklo	IN
Stepen zaštite	IP00; IP21 sa kompletom VW3A9113
Sertifikati	UL, TÜV, CSA
Standardi	UL 508C, IEC 61800-3, IEC 61800-5-1, IEC 61508, IEC 13849-1
Najnoviji navedeni firmver	V4.6IE47

Dimenzionalni, električni, ekološki podaci, podaci o sertifikaciji i poreklu preuzeti su iz dostavljenih informacija o proizvodu Schneider Electric.

Upravljanje industrijskim pogonom i mrežni interfejsi

ATV630C31N4 ima Ethernet i fizičke interfejse 2-žičnog RS485. Modbus TCP radi preko Etherneta, dok je Modbus RTU dostupan preko serijskog interfejsa sa podesivim brzinama prenosa od 4800 bps do 38.4 Kbps. Ethernet podržava rad brzinama od 10 i 100 Mbit/s u režimima poludupleksa, punog dupleksa i automatskog pregovaranja.

Regulator prihvata podesive analogne naponske i strujne signale preko tri analogna ulaza i obezbeđuje dva podesiva analogna izlaza. Digitalni ulazi uključuju mogućnost impulsnog ulaza DI7 i DI8 do 30 kHz pri 24 VDC. Opcioni komunikacioni moduli obuhvataju PROFINET, EtherNet/IP, DeviceNet, Profibus DP V1, CANopen, BACnet MS/TP i druge navedene interfejse.

Profili za upravljanje motorom obuhvataju režime konstantnog momenta, optimizovanog momenta i promenljivog momenta za asinhrone motore, kao i profile za upravljanje motorima sa permanentnim magnetima i sinhronim reluktantnim motorima. Frekvencija preklapanja može se podešavati u navedenom opsegu od 2 do 8 kHz, u zavisnosti od primenljivih uslova smanjenja nazivnih vrednosti.

Često postavljana pitanja

P: Kojim tipovima motora može da upravlja ATV630C31N4?
O: Regulator podržava asinhrone i sinhrone motore, uključujući motore sa permanentnim magnetima i sinhrone reluktantne motore.

P: Koji komunikacioni interfejsi su integrisani?
O: Regulator ima Ethernet i 2-žični RS485 interfejs. Modbus TCP je dostupan preko Etherneta, a Modbus RTU preko serijskog interfejsa.

P: Da li ATV630C31N4 ima funkciju bezbednog isključenja obrtnog momenta?
O: Da. Safe Torque Off (STO) je naveden kao integrisana bezbednosna funkcija sa klasifikacijom SIL 3.

Smernice za instalaciju na terenu

Montirajte regulator vertikalno, u okviru navedenog radnog položaja od +/- 10 deg. Obezbedite dovoljan prostor za putanju hlađenja prinudnom konvekcijom i održavajte navedena ograničenja temperature okoline. Pri temperaturama iznad 40 deg C primenite dokumentovano smanjenje struje.

Za upravljačko ožičenje koristite navedene uklonjive zavrtnje terminale, a za priključke napajanja navedene terminale na strani mreže i strani motora. Kada je praktično, držite upravljačke i komunikacione vodove odvojene od vodova motora velike struje kako biste smanjili prenesene električne smetnje. Povežite oklop kablova i zaštitno uzemljenje u skladu sa primenljivim standardom za instalaciju i dokumentacijom za instalaciju regulatora.

Pre uključivanja napajanja proverite napon napajanja, priključak motora, zaštitne uređaje, STO ožičenje, komunikaciono adresiranje i konfigurisane I/O priključke. Podaci o proizvodu navode izolaciju između priključaka snage i upravljačkih priključaka i obezbeđuju posebne zaštitne funkcije za gubitak faze motora, prekomernu struju, kratak spoj, prenapon jednosmernog međukola, podnapon, pregrevanje i povezana stanja regulatora.

---
