AS-B984-100

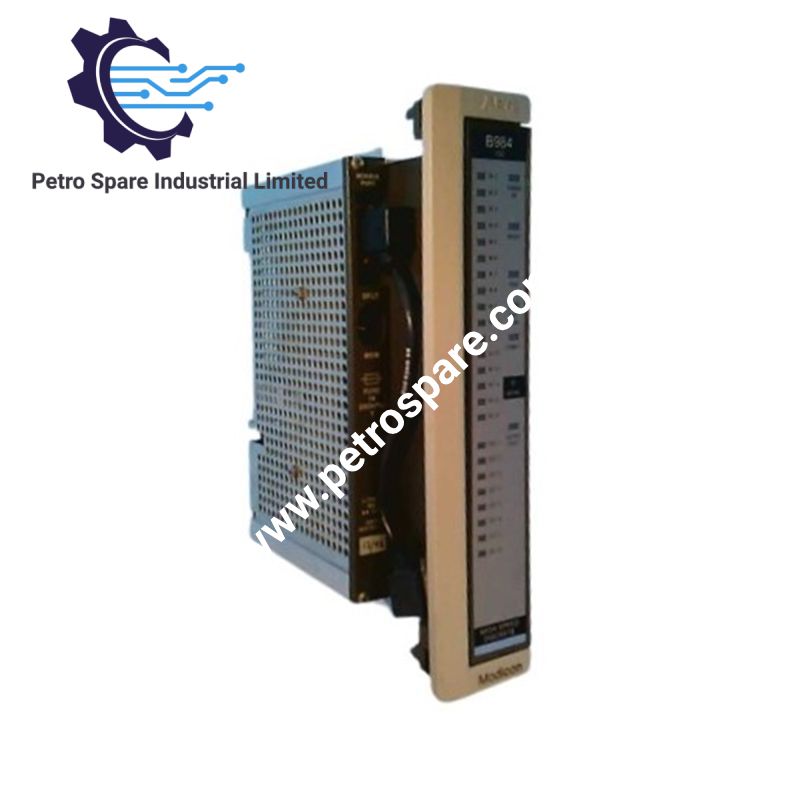

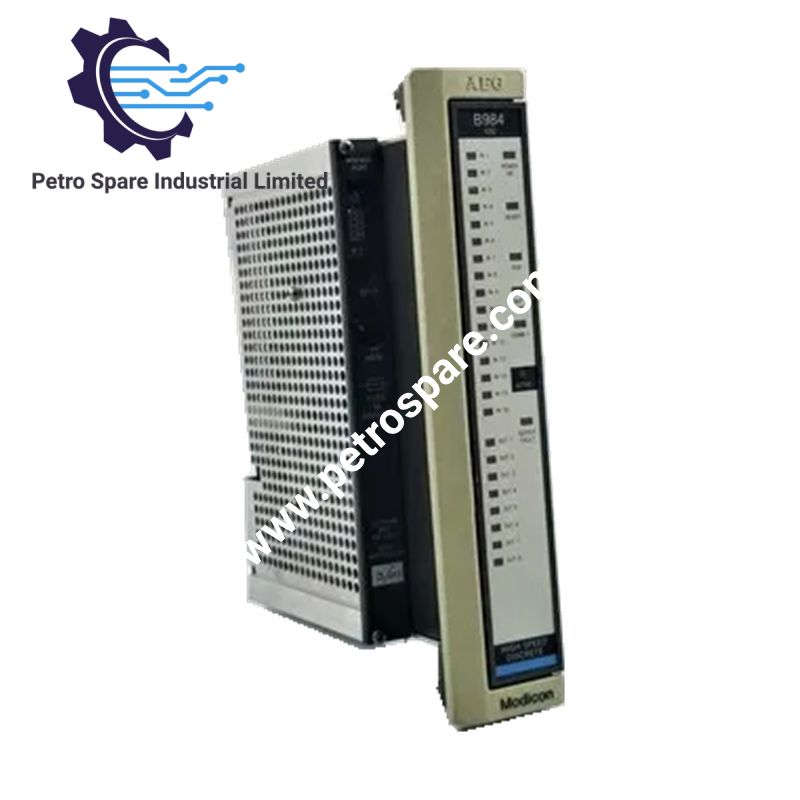

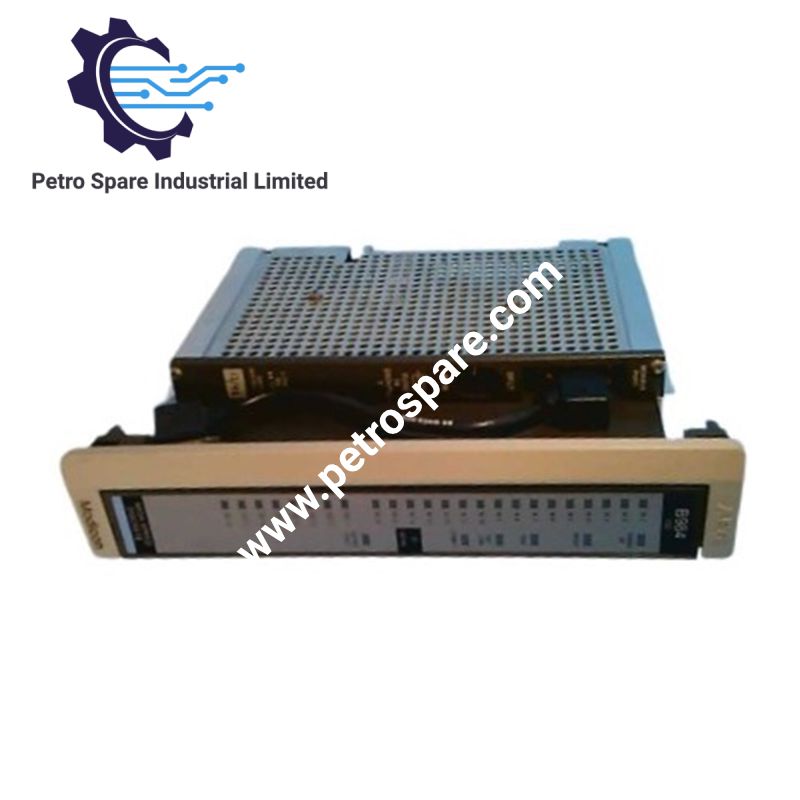

Konfigurisan za diskretno upravljanje signalima velike brzine u okviru serije Schneider Electric 800, Schneider Electric AS-B984-100 (AS-B984-100 terminalni konektor) obezbeđuje 16 diskretnih ulaza i 8 izlaza sa radom na 24 VDC, definisanim naponskim pragovima i specificiranim vremenima odziva ulaza/izlaza.

Specifikacije hardvera

Parametar	Specifikacija
Model	AS-B984-100
Brend	Schneider Electric
Linija proizvoda	Serija 800
Tip proizvoda	Terminalni konektor
Težina	1.69 lbs
Režim rada	True High
Broj ulaza	16
Broj izlaza	8
Radni napon	20-28 VDC
Vreme odziva ulaza	100 mikrosekundi maks., bez filtriranja
Vreme odziva izlaza	1 ms maks.
Nivo UKLJUČENO	19.2 VDC, impedansa izvora < 1 MOhm
Nivo ISKLJUČENO	6 VDC, impedansa izvora 0
Prag uslova UKLJUČENO	18 VDC
Struja pobuđivanja ulaza	6 mA minimum pri 24 VDC
Otpor izvora	1000 Ohm
Minimalna struja opterećenja	100 mA
Potrebni konektor	AS-8533-004

Karakteristike diskretnih I/O kanala serije 800

AS-B984-100 koristi diskretnu signalnu šemu true-high za svojih 16 ulaza i 8 izlaza. Specificirano maksimalno vreme odziva ulaza iznosi 100 mikrosekundi bez filtriranja, dok maksimalno vreme odziva izlaza iznosi 1 ms. Preklopno ponašanje ulaza definisano je pragom uslova UKLJUČENO od 18 VDC, nivoom UKLJUČENO od 19.2 VDC pri navedenom uslovu impedanse izvora i nivoom ISKLJUČENO od 6 VDC.

Modul radi na naponu od 20-28 VDC i specificira minimalnu struju pobuđivanja ulaza od 6 mA pri 24 VDC. Navedeni otpor izvora iznosi 1000 Ohm, uz minimalnu struju izlaznog opterećenja od 100 mA.

Često postavljana pitanja

P: Koji opseg napajanja je specificiran za AS-B984-100?
O: Specificirani radni napon iznosi 20-28 VDC.

P: Koja su vremena odziva ulaza i izlaza?
O: Maksimalno vreme odziva ulaza iznosi 100 mikrosekundi bez filtriranja. Maksimalno vreme odziva izlaza iznosi 1 ms.

P: Koliko je diskretnih kanala obezbeđeno?
O: AS-B984-100 obezbeđuje 16 ulaza i 8 izlaza.

Smernice za instalaciju na terenu

Instalirajte AS-B984-100 koristeći predviđeni konektor AS-8533-004. Proverite opseg napajanja od 20-28 VDC pre uključivanja kola. Obezbedite ispravan polaritet i potvrdite da priključeni uređaji na terenu zadovoljavaju navedene naponske pragove UKLJUČENO i ISKLJUČENO.

Po mogućnosti vodite ožičenje diskretnih signala odvojeno od provodnika velike struje ili provodnika sa visokim nivoom smetnji. Primenite postupke uzemljenja i oklapanja upravljačkog ormara navedene u dokumentaciji za instalaciju sistema. Pre puštanja u rad proverite impedansu izvora ulaza i zahteve za opterećenje izlaza u odnosu na specifikacije modula.

Ne primenjujte radne uslove izvan dokumentovanih električnih ograničenja. Pre uključivanja napajanja proverite sve oznake terminala i ožičenje na terenu u odgovarajućoj dokumentaciji za Schneider Electric seriju 800.

---
