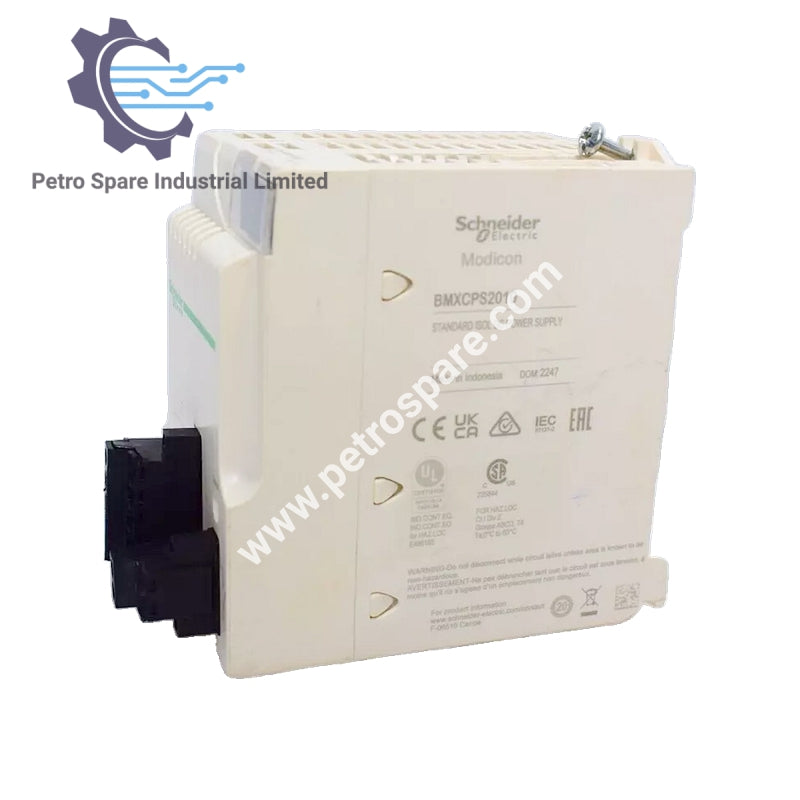

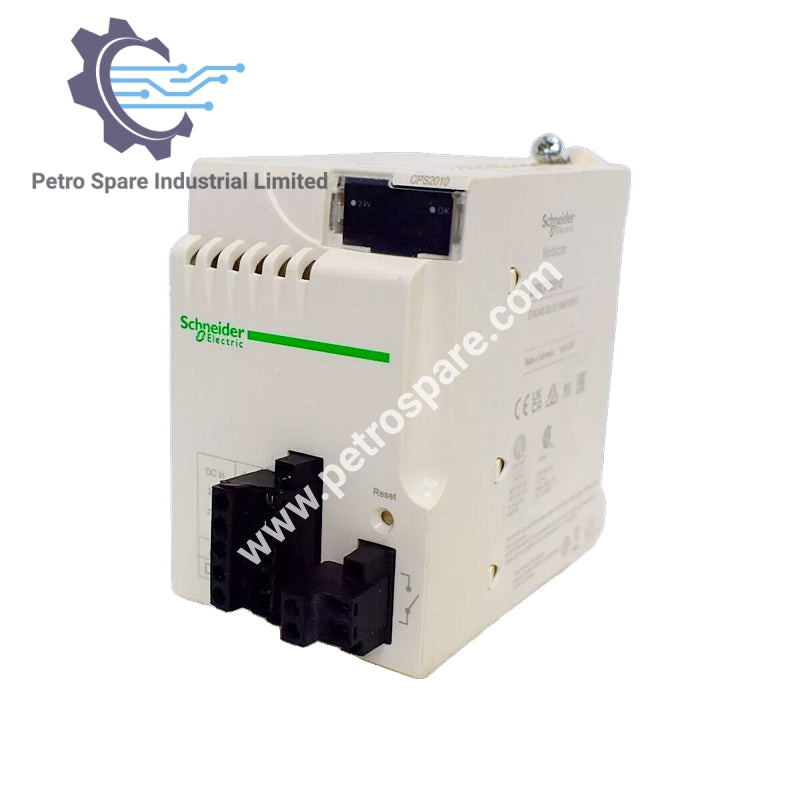

BMXCPS2010

Pregled

• Model: BMXCPS2010
• Tip: Modul napajanja
• Platforma: Modicon X80
• Primarni napon: 24 V izolovani DC
• Sekundarna snaga:
  • 16.8 W (24 V DC napajanje I/O modula i procesora)
  • 8.3 W (3.3 V DC logičko napajanje I/O modula)

Ulaz i zaštita

• Ograničenje primarnog napona: 18...31.2 V
• Ulazna struja: 1 A (24 V)
• Struja uključenja: 30 A (24 V)
• Aktivacioni I²t: 0.6 A².s (24 V)
• Aktivacioni It: ≤ 0.15 A.s (24 V)
• Zaštitne karakteristike:
  • Unutrašnji osigurač (primarni krug)
  • Zaštita od preopterećenja, prenapona i kratkog spoja (sekundarni krug)

Izlazna struja

• 24 V DC napajanje I/O modula i procesora: 0.7 A
• 3.3 V DC logičko napajanje I/O modula: 2.5 A

Opšte informacije

• Rasipanje snage: ≤ 8.5 W
• Status LED: Zelena (Napon na stalku OK)
• Tip kontrole: RESET taster za hladni restart
• Električno povezivanje:
  • 2-pinski (alarmni relej)
  • 5-pinski (napajanje linije, zaštitno uzemljenje, 24 V DC ulazni senzor)
• Otpornost izolacije:
  • ≥ 10 MOhm (primarni/uzemljenje)
  • ≥ 10 MOhm (primarni/sekundarni)
• Težina proizvoda: 0.64 lb (0.29 kg)

---
