1756-OF8H

Pregled

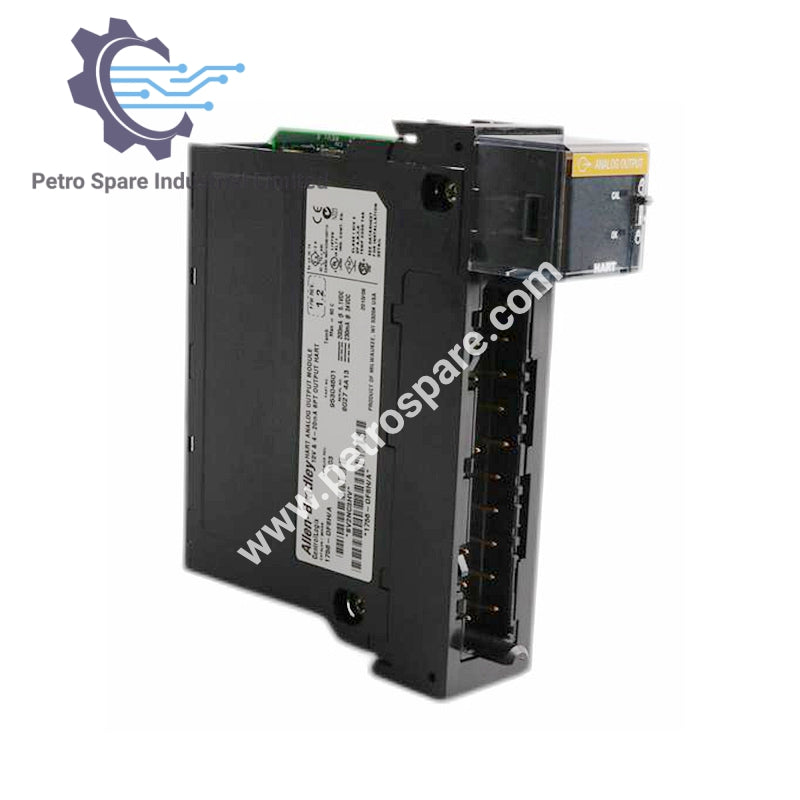

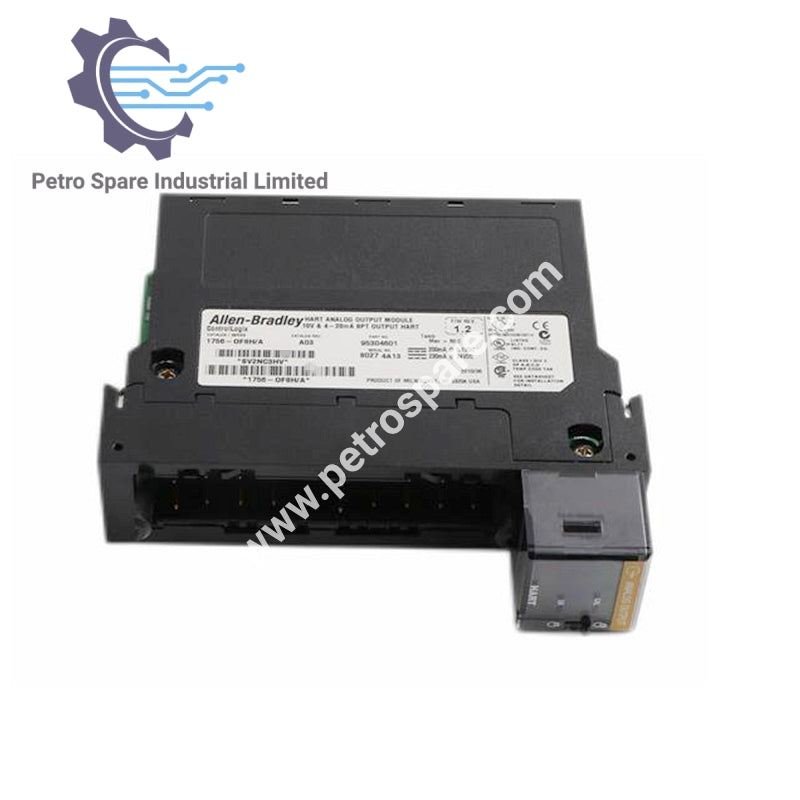

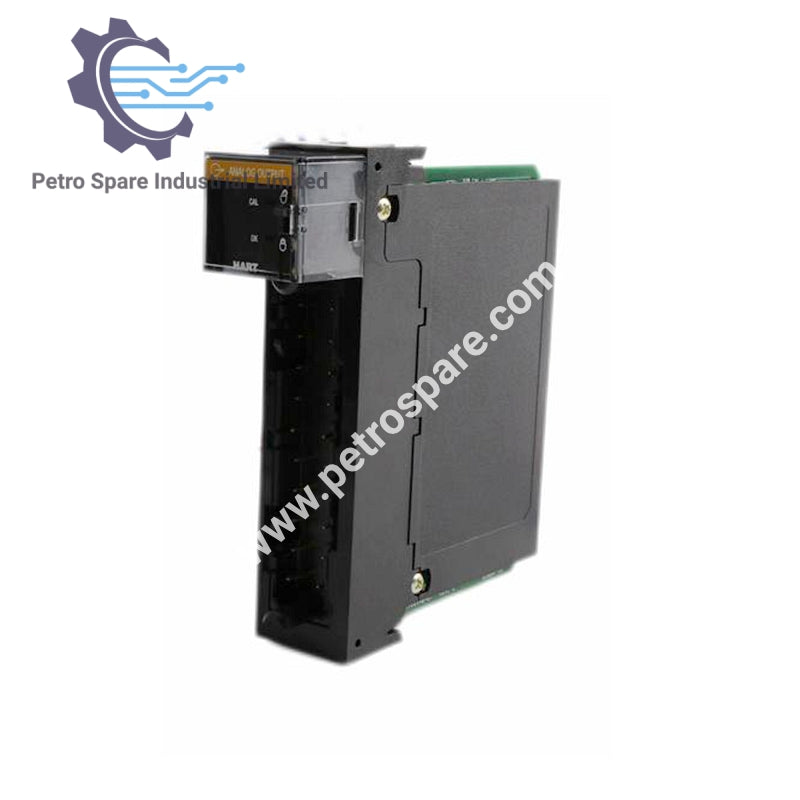

1756-OF8H je 8-kanalni HART-om omogućen analogni izlazni modul iz Allen-Bradley, dizajniran za preciznu kontrolu izlaznog napona i struje sa integrisanom HART komunikacijom u ControlLogix sistemima.

Opšte informacije

• Proizvođač: Allen-Bradley (Rockwell Automation)

• Serija: ControlLogix

• Tip modula: HART analogni izlazni modul

• Kanali: 8 izlaza za napon ili struju

• Podrška za HART: 1 modem po modulu

• Izolacija: Nema (jednostrani)

• Električno povezivanje: Šraf/klip sa oprugom (bakarni vodič)

• Kategorija žice: 2 (signalni portovi)

• Terminalni blok: 1756-TBNH, moment 1.36 Nm (12 in-lb)

• Ključ modula: Elektronski, softverski konfigurisano

Električne specifikacije

• Opsezi izlaza: −10…+10 V, 0…20 mA, 4…20 mA

• Izlazni signal: ±10.4 V, 0–20 mA, 4–20 mA

• Reaktansa opterećenja: Napon: 1 µF, Struja: 10 µH

• Rezolucija: 15–16 bitova za sve opsege

• Konverzija izlaza: R-Ladder DAC, monoton

• Konverzija ulaza: Successive approximation

• Format podataka: Celi broj (2-komplement, levo poravnat), IEEE 32-bitni floating point

• Pomak pomaka: 100 µV/°C, 200 nA/°C

• Pomak pojačanja: Napon: 20 ppm/°C, Struja: 35 ppm/°C

• Greška modula: Napon: 0.15% opsega, Struja: 0.3% opsega

• Zaštita od prenapona: ±24 V DC

Performanse

• Vreme stabilizacije:

• Struja (bez HART): <23 ms do 95% sa otpornim opterećenjima

• Struja (sa HART): <37 ms do 95% sa otpornim opterećenjima

• Napon: <8.5 ms do 95% sa otpornim opterećenjima

Zahtjevi za napajanje

• Struja na leđnoj ploči: 5.1 V DC @ 230 mA, 24 V DC @ 230 mA

• Ukupna snaga na leđnoj ploči: 6.54 W

• Rasipanje snage: 4.92 W

• Toplotno rasipanje: 16.78 BTU/h

• Širina slota: 1

Uslovi okoline

• Radna temperatura: 0…+60 °C (32…140 °F)

• Neradna temperatura: −40 °C

• Relativna vlažnost: 5–95% bez kondenzacije

• Vibracije: 2 G @ 10…500 Hz

• Udari: 30 G u radu, 50 G van rada

Imunitet i zaštita

• Imunitet na ESD: 6 kV (kontakt), 8 kV (vazduh)

• Imunitet na EFT/B: ±2 kV @ 5 kHz na signalnim portovima

• Imunitet na sprovedeni RF: 10 V rms, 1 kHz sinusni talas, 80% AM od 150 kHz do 80 MHz

• Zaštita od prenapona: ±2 kV linija-zemlja (CM) na zaštićenim portovima

---
