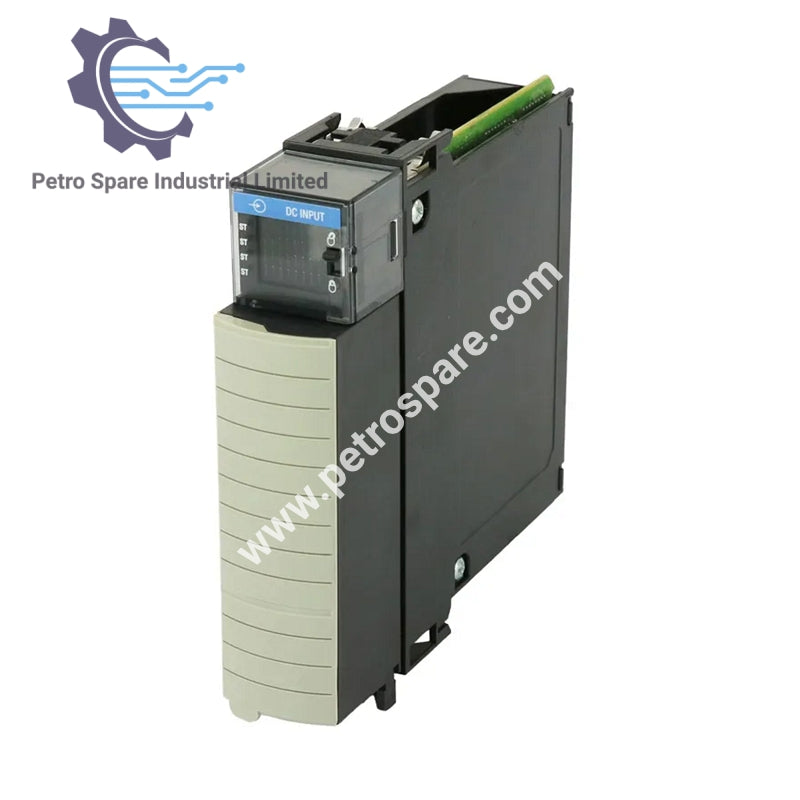

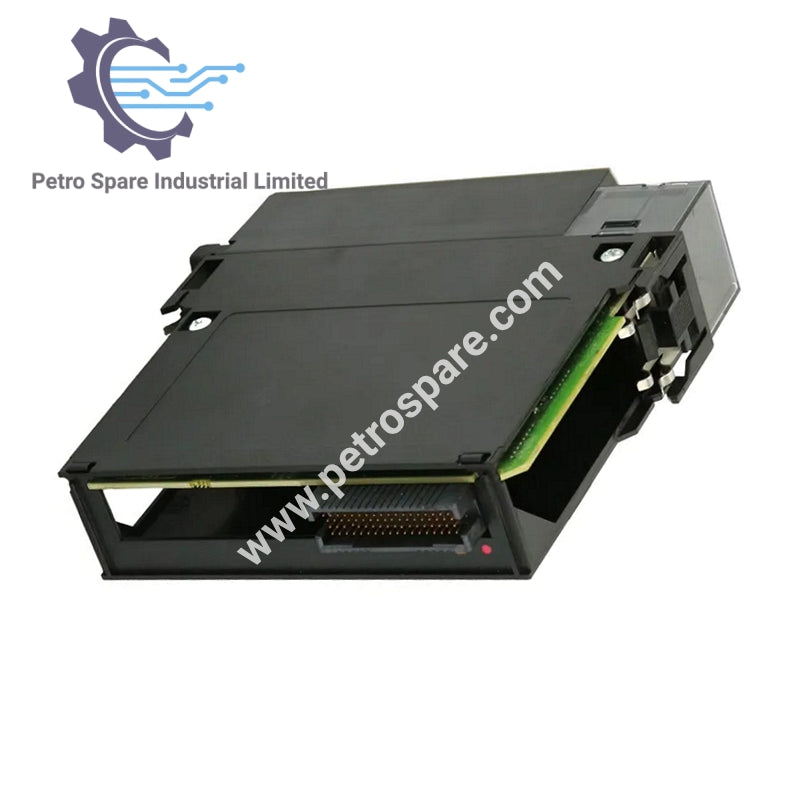

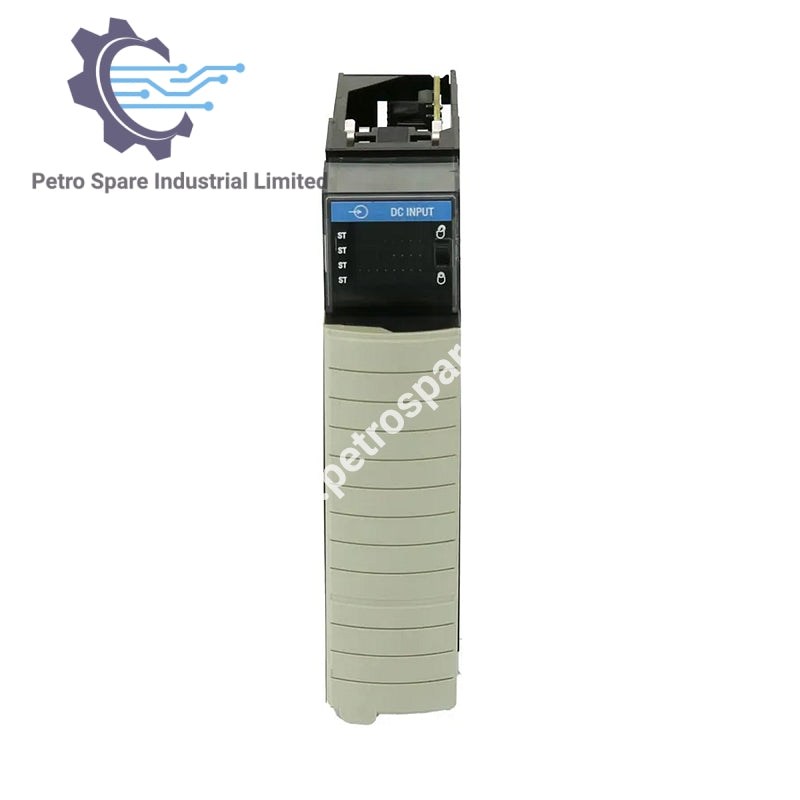

1756-IB32

Pregled

• Model: 1756-IB32
• Tip: Digitalni DC ulazni modul
• Serija: ControlLogix
• Proizvođač: Rockwell Automation
• Brend: Allen-Bradley

Ključne specifikacije

• Broj ulaza: 32
• Ulazni napon: 12-24 Volti DC Sink
• Radni napon: 10-31.2 Volti DC
• Zaključavanje modula: Elektronsko
• Maksimalna radna struja: 5.5 miliampera
• Minimalna radna struja: 2 miliampera pri 10 Volti DC
• Maksimalna ulazna struja u isključenom stanju: 1.5 miliampera

Električni detalji

• Struja na leđnoj ploči (5 Volti): 120 miliampera
• Struja na leđnoj ploči (24 Volti): 2 miliampera
• Struja na leđnoj ploči (5.1 Volti): 100 miliampera

Vreme kašnjenja ulaza

• UKLJUČENO u ISKLJUČENO: Hardversko kašnjenje: maksimalno 420 µs + vreme filtera
• ISKLJUČENO u UKLJUČENO: Hardversko kašnjenje: maksimalno 380 µs + vreme filtera
• Vreme kašnjenja ulaza: 2 milisekunde + izabrano vreme filtera

Snaga i termika

• Rasipanje snage (maksimalno): 6.2 W @ 60°C (140°F)
• Termičko rasipanje: 21.1 BTU/h @ 60°C (140°F)

Opšte informacije

• Uklonjivi terminalni blokovi: 1756-TBCH, 1756-TBSH

---
