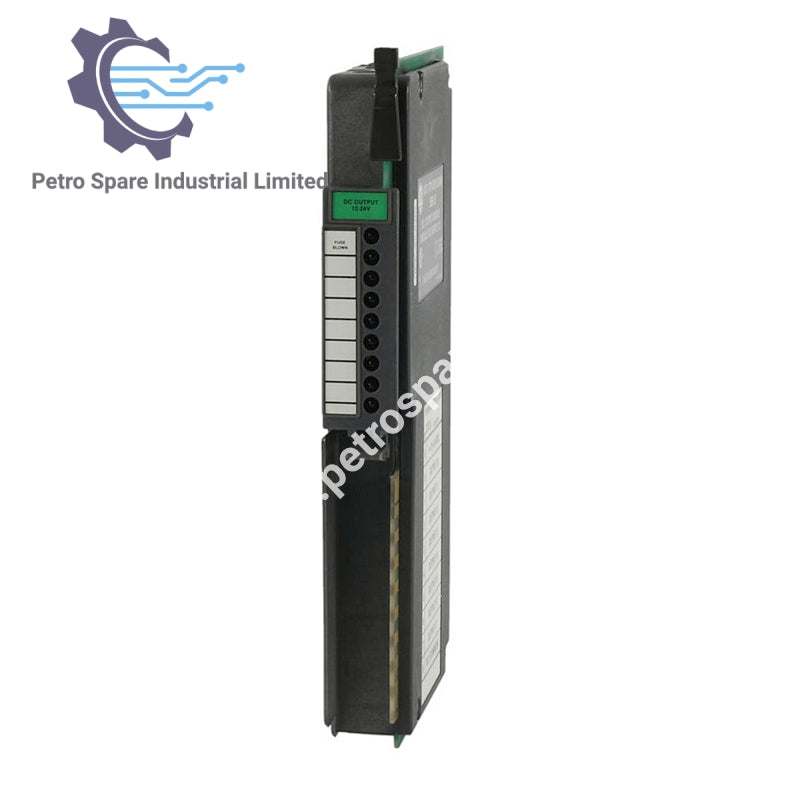

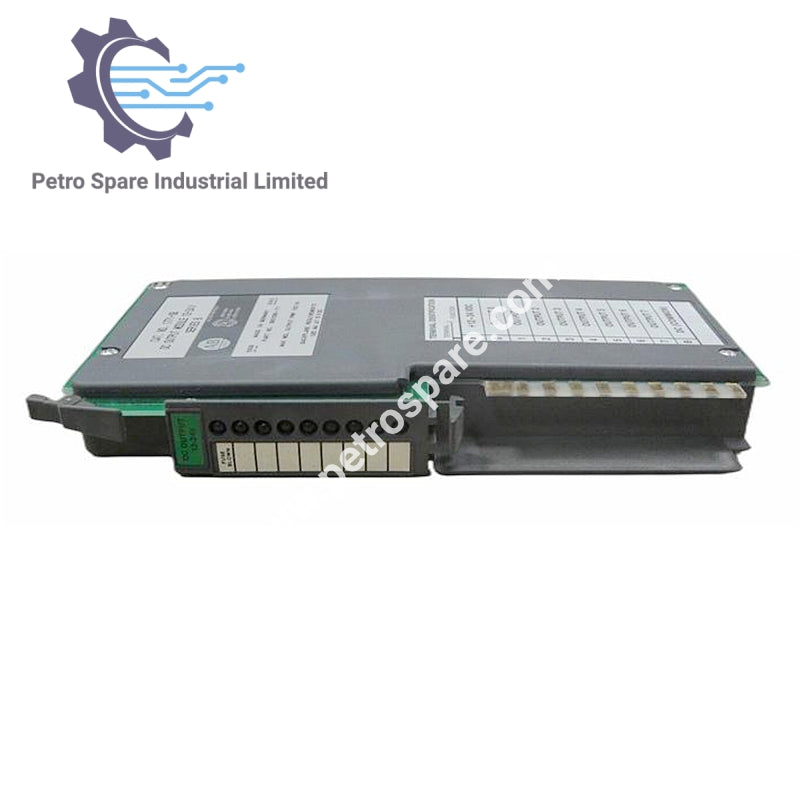

1771-OB

Pregled

• Proizvođač: Rockwell Automation
• Brend: Allen-Bradley
• Broj dela: 1771-OB
• Tip modula: DC izlazni drajver modul
• Izlazi po modulu: 8

Specifikacije

• Lokacija modula: 1771 I/O šasija
• Opseg ulaznog napona: 10 do 27V DC
• Izlazna struja: 1.5A po izlazu (maksimalno 8A po modulu)
• Struja udara (maksimalna): 4A na 1ms, ponovljivo na svakih 1 sekund
• Struja curenja u isključenom stanju: 1mA po izlazu
• Pad napona u uključenom stanju: 2V DC (maksimalno)
• Vremena kašnjenja (uključi/isključi): 10ms

Snaga i termika

• Rasipanje snage:
  • Maks: 16.9W
  • Min: 0.9W
• Termičko rasipanje:
  • Maks: 57.6 BTU/h
  • Min: 3.0 BTU/h
• Struja na leđnoj ploči: 165mA @ 5V DC +5%

Električna izolacija

• Opto-električna izolacija: 1500V AC (RMS)

Uslovi okoline

• Radna temperatura: 0°C do 60°C (32°F do 140°F)
• Temperatura skladištenja: -40°C do 85°C (-40°F do 185°F)
• Relativna vlažnost: 5% do 95% (bez kondenzacije)

Ožičenje i montaža

• Veličina žice: maksimalno 14 gauge sa više žica
• Izolacija: maksimalno 3/64 inča
• Ključanje: između 4 i 6; između 18 i 20
• : 2A 8AG (po jedan po izlazu)
• Polje za ožičenje: katalog broj 1771-WA
