1771-IGD/A

Pregled

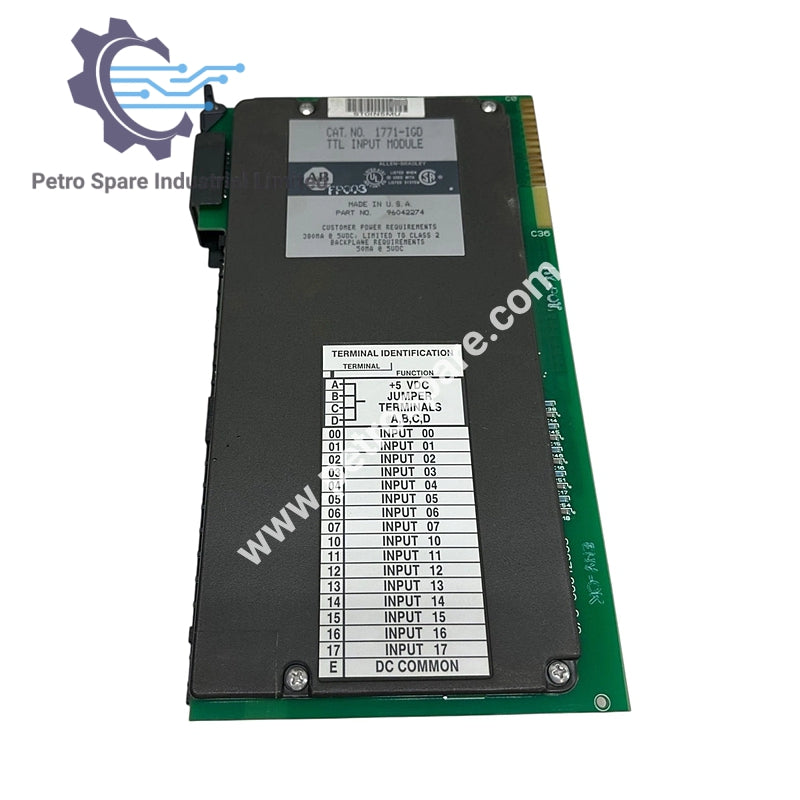

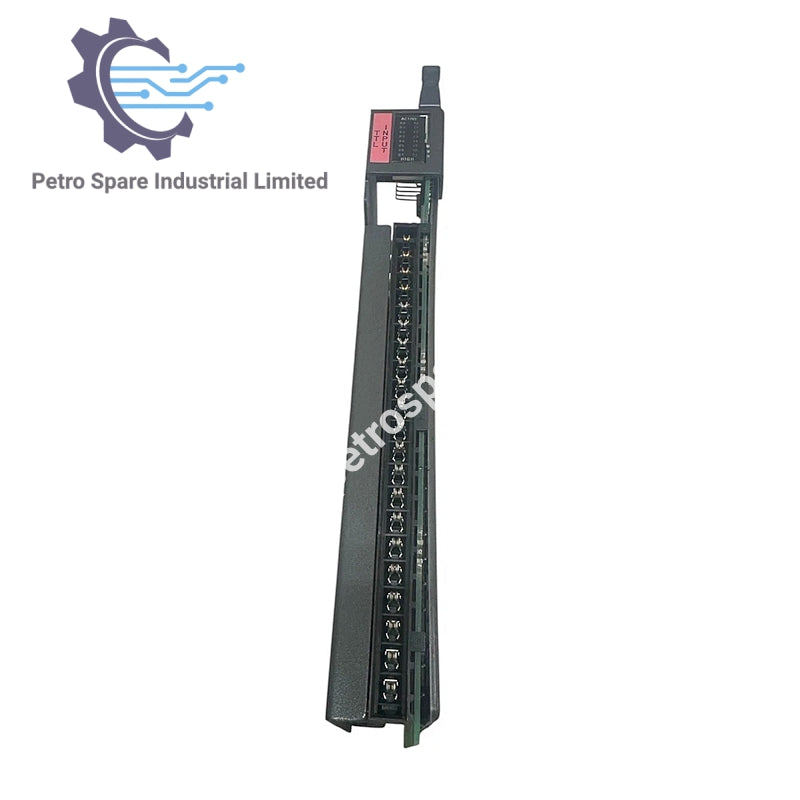

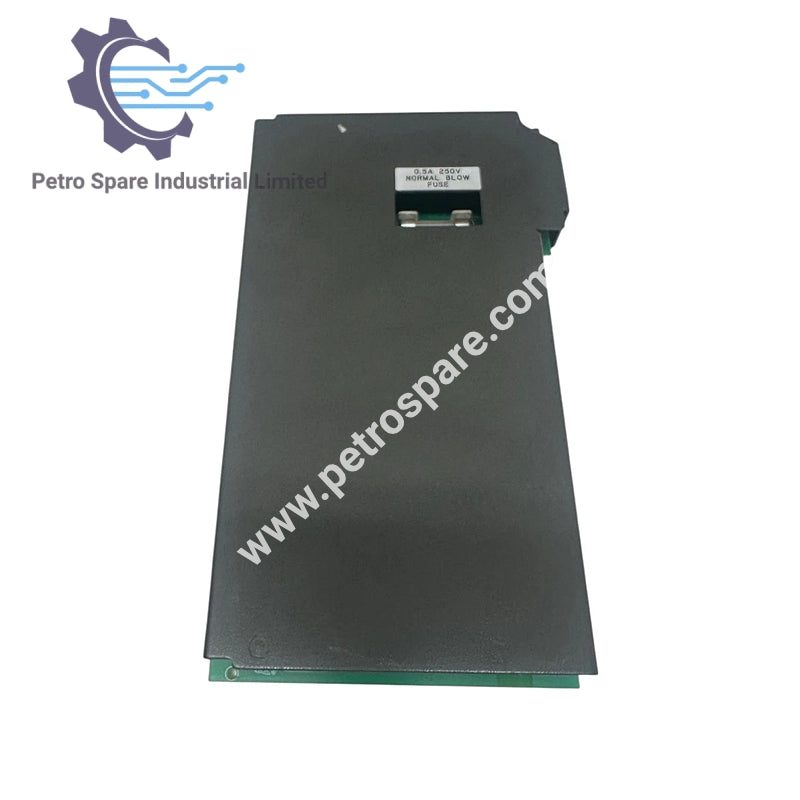

Allen-Bradley 1771-IGD/A je TTL ulazni modul dizajniran za 1771 I/O šasiju, koji pruža 16 ulaza sa brzim odzivom signala i pouzdanom izolacijom za industrijske kontrolne sisteme.

Konfiguracija modula

• Ulazi po modulu: 16

• Lokacija modula: 1771-A1B do -A4B, 1771-AM1, 1771-AM2 I/O šasija

Električne specifikacije

• Ulazni napon (VISOKO = TAČNO): UKLJUČENO 2,0–5,25 V DC, ISKLJUČENO -0,2–0,8 V DC

• Ulazni napon (NISKO = TAČNO): UKLJUČENO -0,2–0,8 V DC, ISKLJUČENO 2,0–5,25 V DC

• Potrošač struje korisnika: maksimalno 7 mA po ulazu

• Izvor struje korisnika: maksimalno 0,8 mA po ulazu

• Napon korisničkog napajanja: 5,0 V DC (+0,25 V), Klasa 2, maksimalni talasni napon 50 mV

• Struja korisničkog napajanja: maksimalno 380 mA po modulu

Performanse

• Kašnjenje ulaznog signala: <1 ms

• Izolacioni napon: Testirano na 600 V DC tokom 1 s

Podaci o snazi i termici

• Rasipanje snage: maksimalno 2,7 W, minimalno 0,4 W

• Toplotno rasipanje: maksimalno 9,2 BTU/h, minimalno 1,4 BTU/h

• Backplane napon/struja: 5 V DC, maksimalno 130 mA

---
