DS200RTBAG2AHC

Pregled

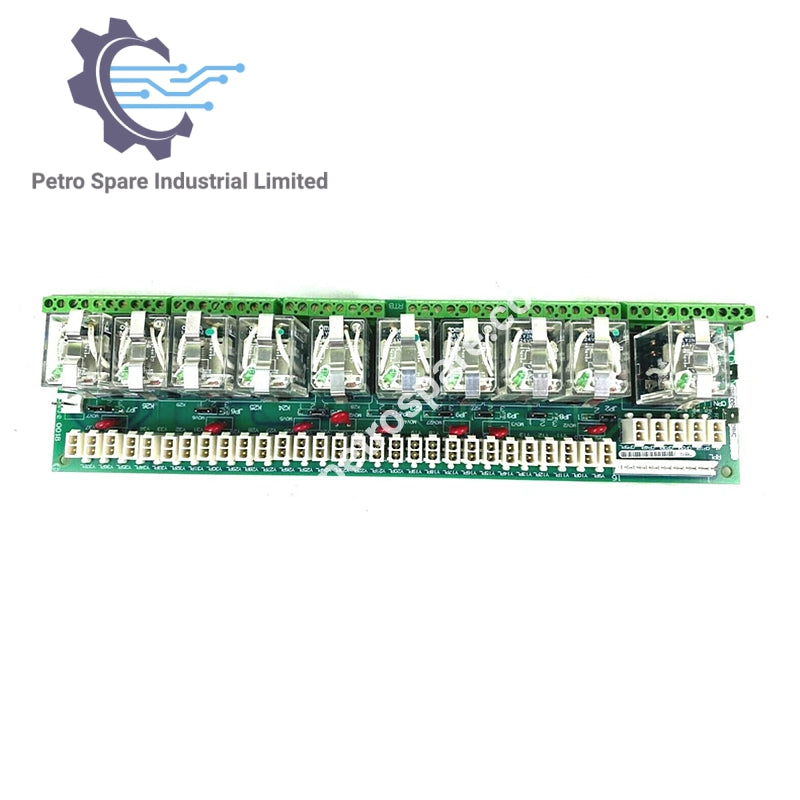

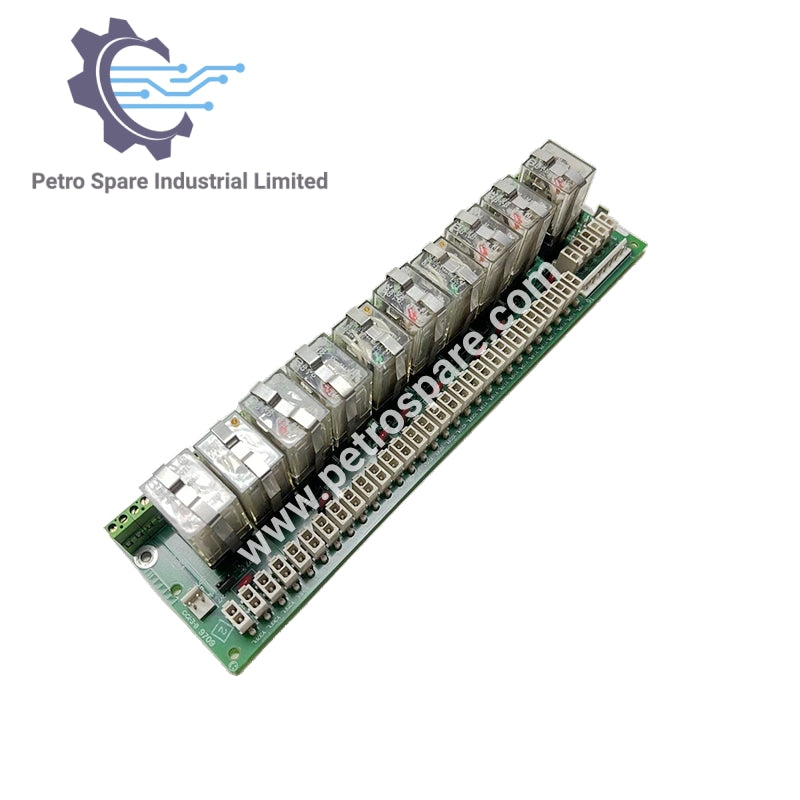

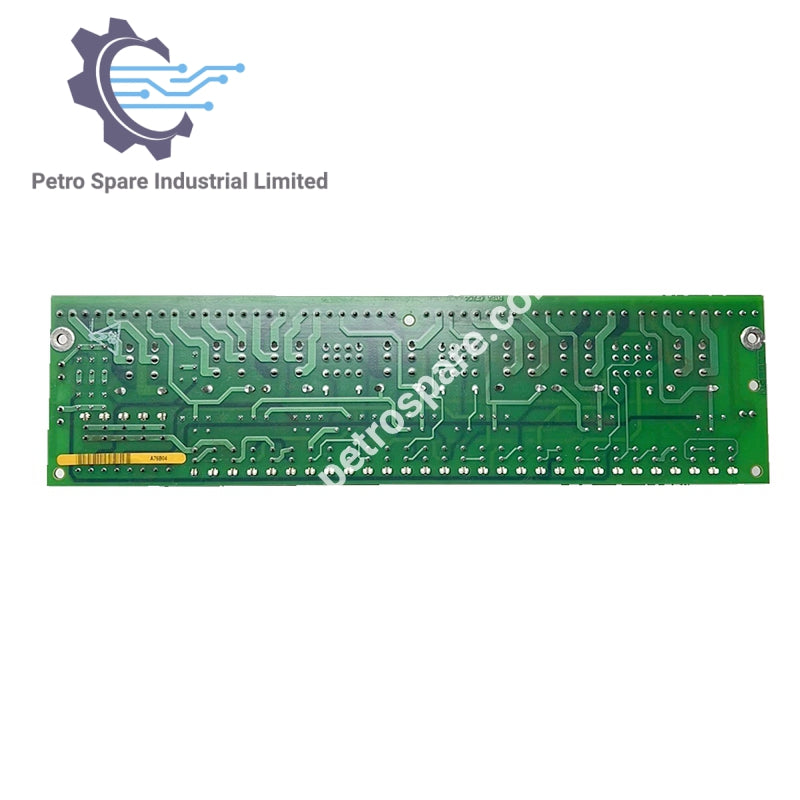

The DS200RTBAG2AHC je relejna terminalna ploča za GE Mark V Speedtronic sisteme, koja obezbeđuje deset dodatnih relejnih pozicija za LAN ili daljinsku I/O kontrolu u aplikacijama automatizacije turbina.

Конфигурација релеја

• Napon kalema: 24 VDC

• Releji: Ukupno 10

• 7 × DPDT (2 Form-C kontakta svaki)

• 3 × 4PDT

• MOV zaštita: 130 V AC metal oksid varistori po releju (odvojivi)

Indikatori i prekidači

• Diagnostičke lampice: Pokazuju rad releja

• Jumper pinovi: Berg tip za konfiguraciju

Konektori

• Stab konektori: 2

• 16-pinski konektor: 1

• 2-pinski konektor: 1

Kompatibilnost

• Sistem: GE Mark V Speedtronic

• Primene: Kontrolni sistemi za parne, gasne i vetroturbine

---
