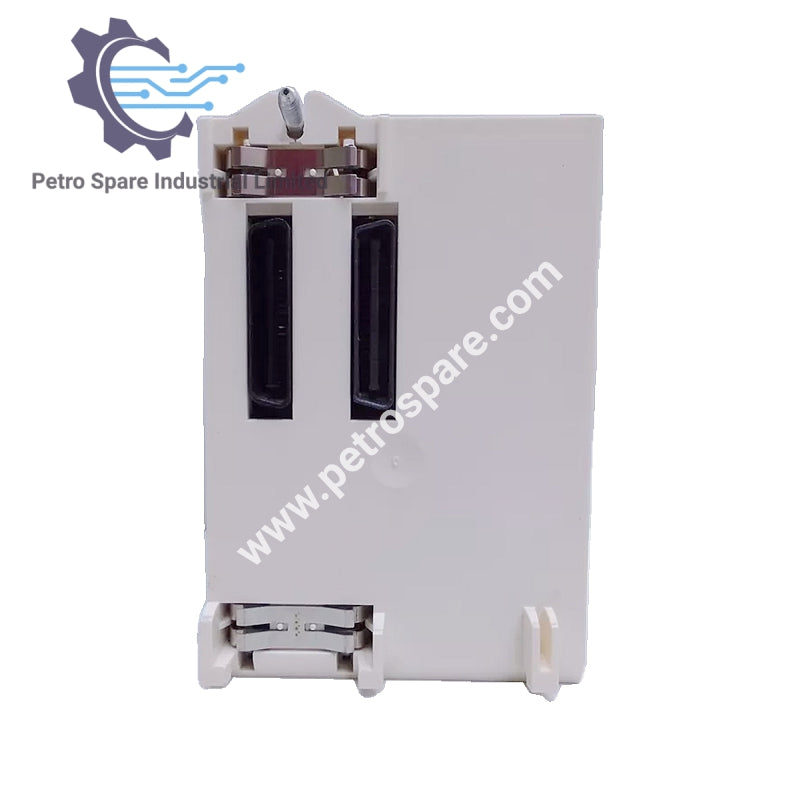

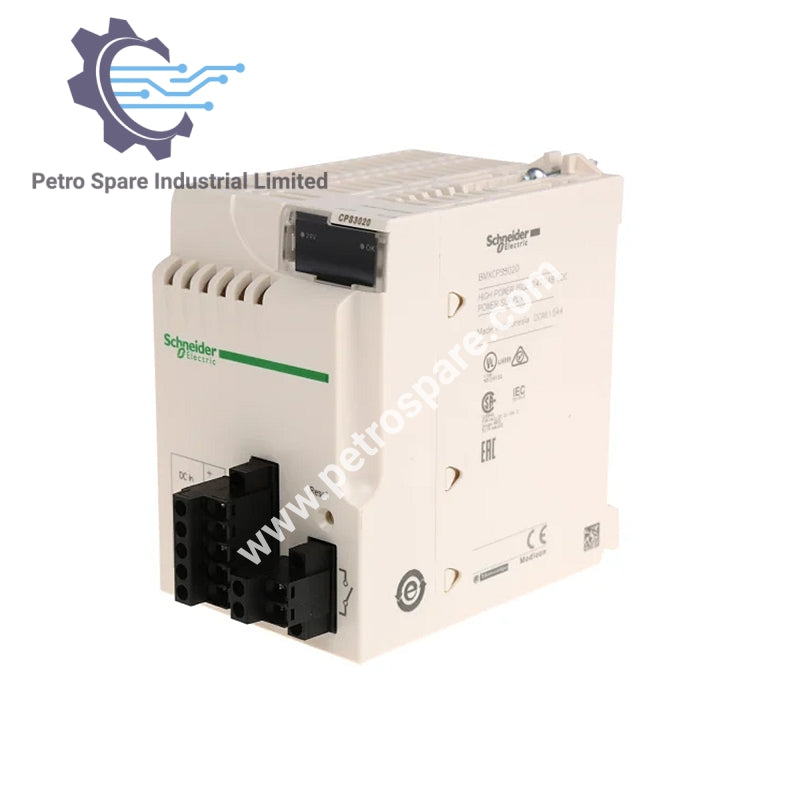

BMXCPS3020

Pregled

• Model: BMXCPS3020
• Tip: Modul napajanja
• Platforma: Modicon X80
• Primarni napon: 24...48 V izolovani DC
• Sekundarna snaga:
  • 15 W (3.3 V DC I/O modul logičko napajanje)
  • 31.2 W (24 V DC I/O modul napajanje i procesor)

Ulaz i zaštita

• Ograničenje primarnog napona: 18...62.4 V
• Ulazna struja:
  • 0.83 A (48 V)
  • 1.65 A (24 V)
• Struja uključenja:
  • 30 A (24 V)
  • 60 A (48 V)
• Aktivacioni I²t:
  • 1 A².s (24 V)
  • 3 A².s (48 V)
• Aktivacioni It:
  • 0.2 A.s (24 V)
  • 0.3 A.s (48 V)
• Karakteristike zaštite:
  • Unutrašnji osigurač (primarni krug)
  • Zaštita od preopterećenja, prenapona i kratkog spoja (sekundarni krug)

Izlazna struja

• 24 V DC I/O modul napajanje i procesor: 1.3 A
• 3.3 V DC I/O modul logičko napajanje: 4.5 A

Opšte informacije

• Rasipanje snage: ≤ 8.5 W
• Status LED: Zelena (Napon na stalku OK)
• Tip kontrole: RESET taster za hladni restart
• Električno povezivanje:
  • 2-pinski (alarmni relej)
  • 5-pinski (napajanje linije, zaštitno uzemljenje)
• Udaljenost kabla:
  • ≤ 10 m (napojni kabl bakar 1.5 mm²)
  • ≤ 15 m (napojni kabl bakar 2.5 mm²)
• Otpornost izolacije:
  • ≥ 10 MOhm (primarni/uzemljenje)
  • ≥ 10 MOhm (primarni/sekundarni)
• Težina proizvoda: 0.34 kg

---
