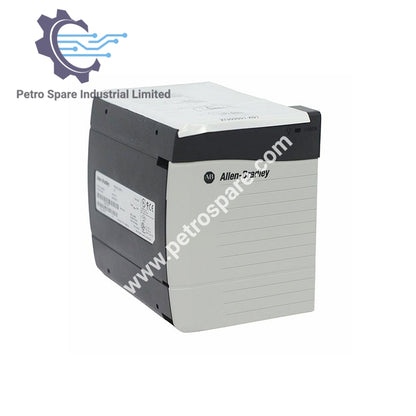

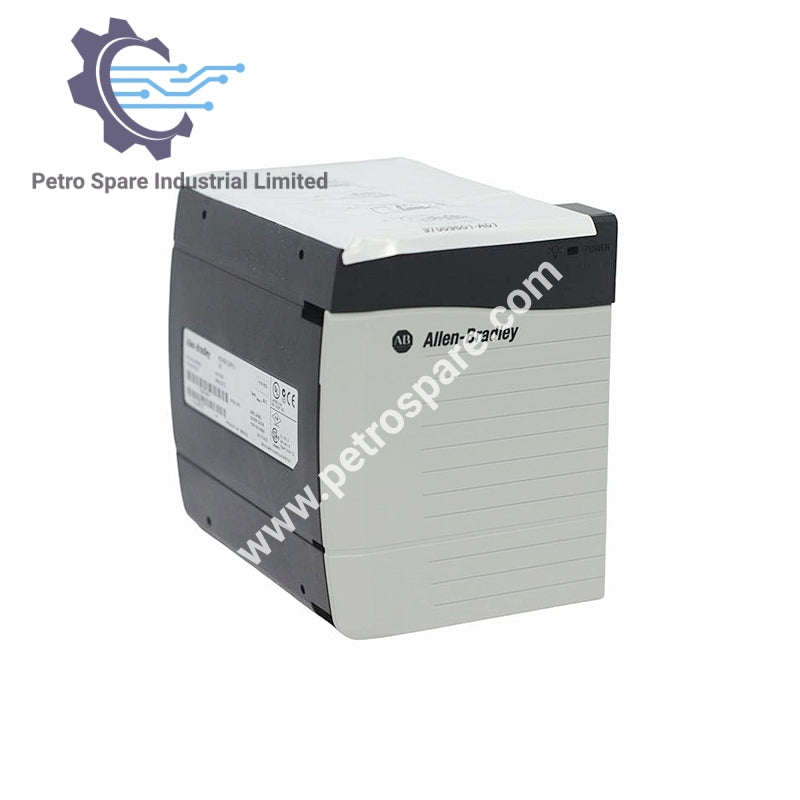

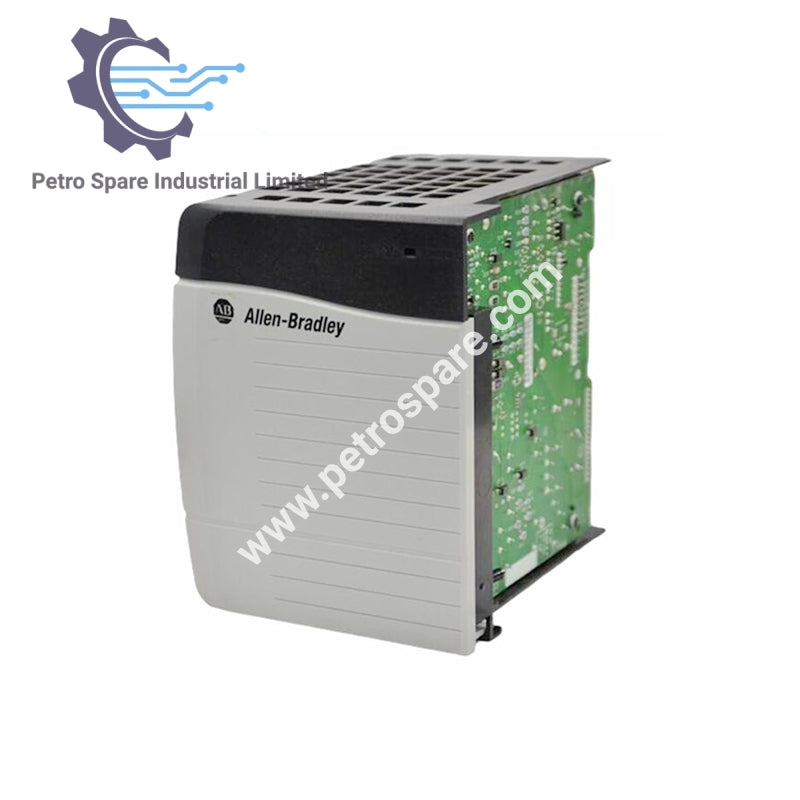

1756-PA72/C

Pregled proizvoda

1756-PA72/C je standardni AC modul napajanja iz Allen-Bradley ControlLogix serije, dizajniran da obezbedi pouzdanu snagu za backplane u industrijskim automatizacionim sistemima.

Ulazne specifikacije

• Opseg napona: 120/240 V AC

• Frekvencija: 50/60 Hz

• Snaga: 100 VA / 100 W

Izlazne specifikacije

• 24 V DC: 2.8 A

• 5.1 V DC: 10 A

• 3.3 V DC: 4 A

• 1.2 V DC: 1.5 A

• Ukupna izlazna snaga: 75 W (maksimalno)

• Početni strujni udar: 20 A (maksimalni udar)

Električna izolacija

• Izolacioni napon: 250 V kontinuirano

• Tip izolacije: Ojačana (od ulaza napajanja do backplane-a)

Uslovi okoline

• Maksimalna temperatura okoline: 60 °C (140 °F)

• Ocena kućišta: Nema (otvoreni tip)

Mehanički detalji

• Specifikacija obrtnog momenta: 0.8 N•m (7 lb•in)

• Dimenzije (V × Š × D): 14.0 × 11.2 × 14.5 cm (5.51 × 4.41 × 5.71 in.)

• Preporučena veličina žice: 2.5 mm² (14 AWG), čvrsta ili višestruka bakarna

• Temperaturna ocena žice: ≥ 90 °C (194 °F)

• Maksimalna debljina izolacije: 1.2 mm (3/64 in.)

---
