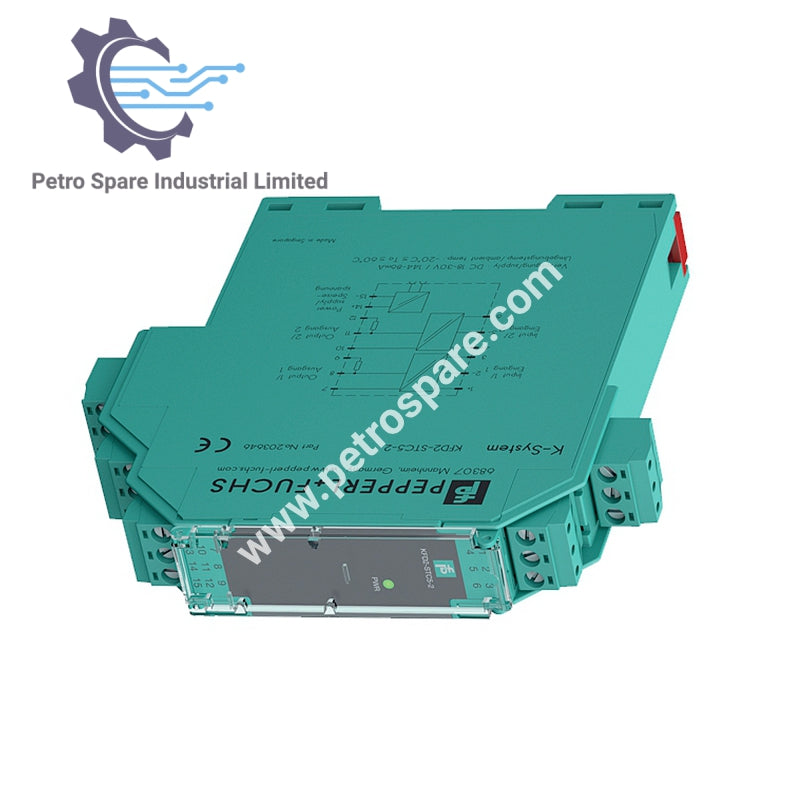

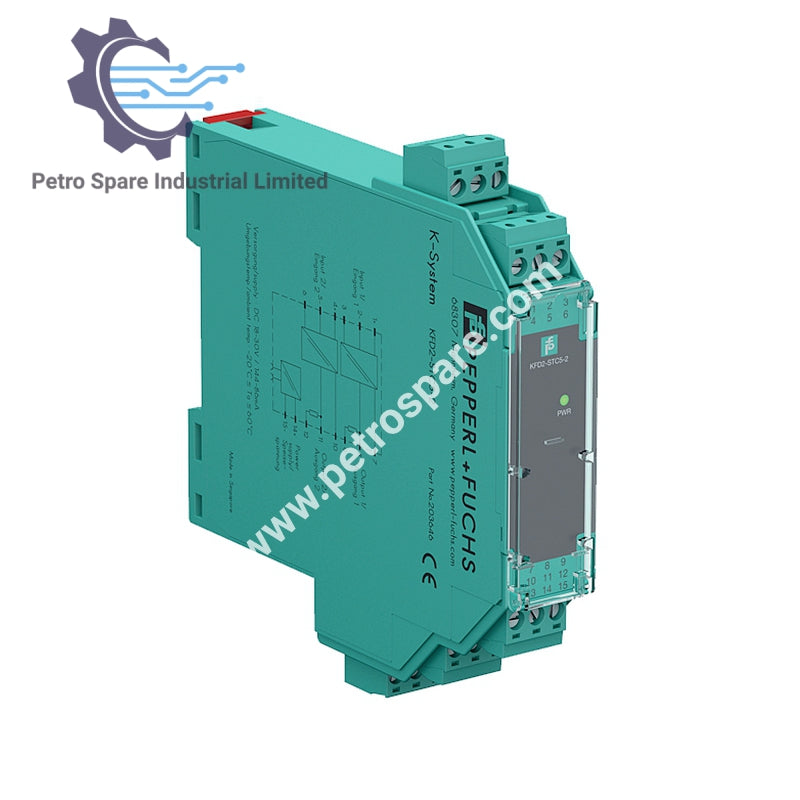

KFD2-STC5-2

Brend: Pepperl+Fuchs
Broj narudžbine: KFD2-STC5-2
Тип: Napajanje
Земља: Germany
Niska zaliha: 100 preostalo

Opis

Caret Down

Pregled

KFD2-STC5-2 je Pepperl+Fuchs SMART napajanje predajnika dizajnirano za analogne ulazne signale, koje obezbeđuje pouzdano napajanje petlje, galvansku izolaciju i usklađenost sa funkcionalnom bezbednošću do SIL 2.

Opšte informacije

  • Proizvođač: Pepperl+Fuchs

  • Model: KFD2-STC5-2

  • Tip signala: Analogni ulaz

  • Bezbednost: SIL 2 sertifikovan

Napajanje

  • Povezivanje: Power Rail ili priključci 14+, 15-

  • Nominalni napon: 18 … 30 V DC

  • Talasanost: Unutar tolerancije napajanja

  • Rasipanje snage: ≤ 1.4 W pri maksimalnom opterećenju

  • Potrošnja snage: ≤ 2.6 W pri maksimalnom opterećenju

Ulazne karakteristike

  • Strana povezivanja: Polje

  • Priključci: 1+, 2-, 3; 4+, 5-, 6

  • Ulazni signal: 4 … 20 mA

  • Napon otvorenog kola / struja kratkog spoja: 23 V / 25 mA (priključci 1+, 3; 4+, 6)

  • Ulazni otpor: Maks. 265 Ω (priključci 2-, 3; 5-, 6), maks. 330 Ω (priključci 1+, 3; 4+, 6)

  • Dostupni napon: ≥ 16 V pri 20 mA, ≥ 20 V pri 4 mA (priključci 1+, 3; 4+, 6)

Izlazne karakteristike

  • Strana povezivanja: Kontrolna strana

  • Priključci:

    • 7+, 8-, 9-; 10+, 11-, 12- (potrošač)

    • 7-, 8+, 9+; 10-, 11+, 12+ (izvor)

  • Opterećenje: 0 … 600 Ω

  • Izlazni signal: 4 … 20 mA (preopterećenje > 25 mA)

  • Talasanost: Maks. 50 µA rms

  • Spoljno napajanje (petlja): 2 … 30 V DC

  • Specijalni uslov: Ako je Vext > 19 V, potrebno je opterećenje ≥ ((V – 19) / 0.02) Ω

  • Opcija unutrašnjeg opterećenja: otpornik od 250 Ω na priključcima 9 i 12
