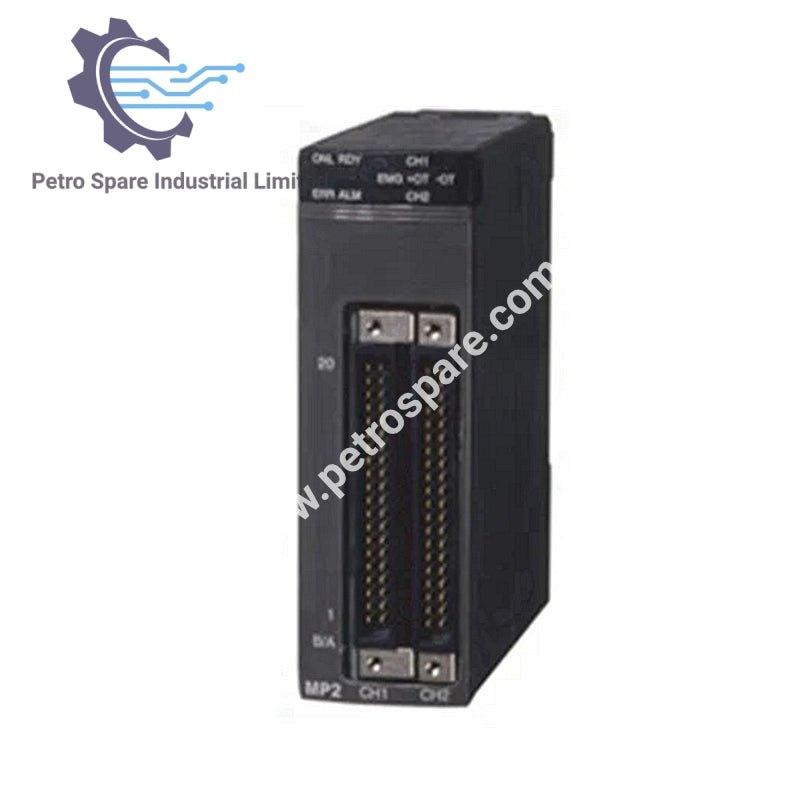

NU2AXH2-MR

Pregled

Fuji Electric NU2AXH2-MR je analogni I/O modul dizajniran za industrijske automatizacione sisteme. Omogućava višedometni analogni ulaz sa visokom rezolucijom i brzom konverzijom, obezbeđujući precizno prikupljanje i obradu signala.

Specifikacije ulaza

• Format: Višedometni, 2 kanala

• Opseg signala:

  • 0 do 10 V

  • −5 do +5 V

  • −20 do +20 mA

  • 0 do 20 mA

  • 0 do 5 V

  • −10 do +10 V

  • 4 do 20 mA

  • 1 do 5 V

• Digitalna konvertovana vrednost (INT tip): 0 do 20000 / −20000 do +20000 / 0 do 20000

• Rezolucija: 15 bita

• Tačnost: ±0,1 % od punog opsega (Ta = 23 °C ±5 °C, sa pokretnim prosekom ≥ 8 podataka)

• Brzina konverzije: 25 μs / 2 kanala

Električne karakteristike

• Način napajanja: E-SX sabirnički kabl (24 V DC)

• Unutrašnja potrošnja struje: Radna ≤ 300 mA, prolazna 93 mA

Izolacija

• Analogni ulaz do FG: Foto-kopler + transformator izolovani

• Analogni ulaz do kanala: Transformator izolovan

Priključci

• Spoljno ožičenje: Odvojiva M3 stezaljka sa zavrtnjem

Fizičke karakteristike

• Dimenzije (Š × V × D): 165 × 65 × 60 mm (bez izbočina DIN šine)

• Težina: Približno 360 g

---
