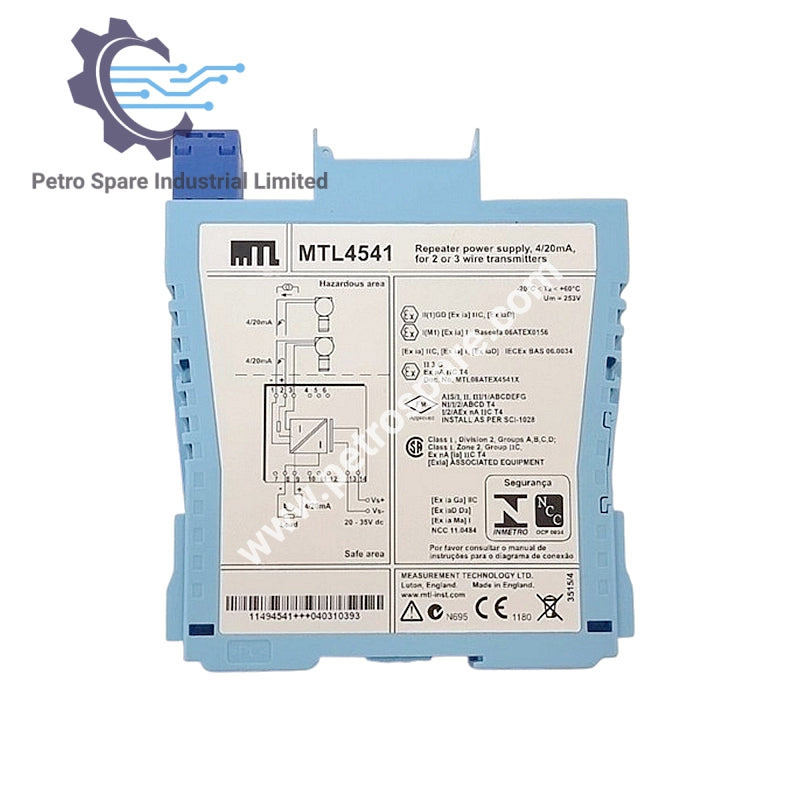

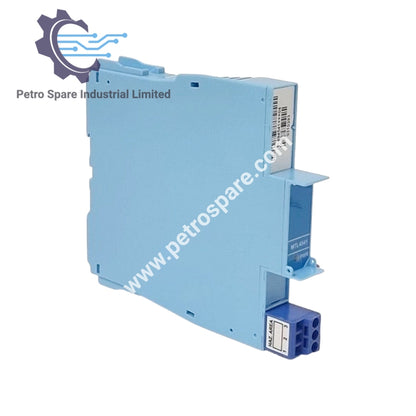

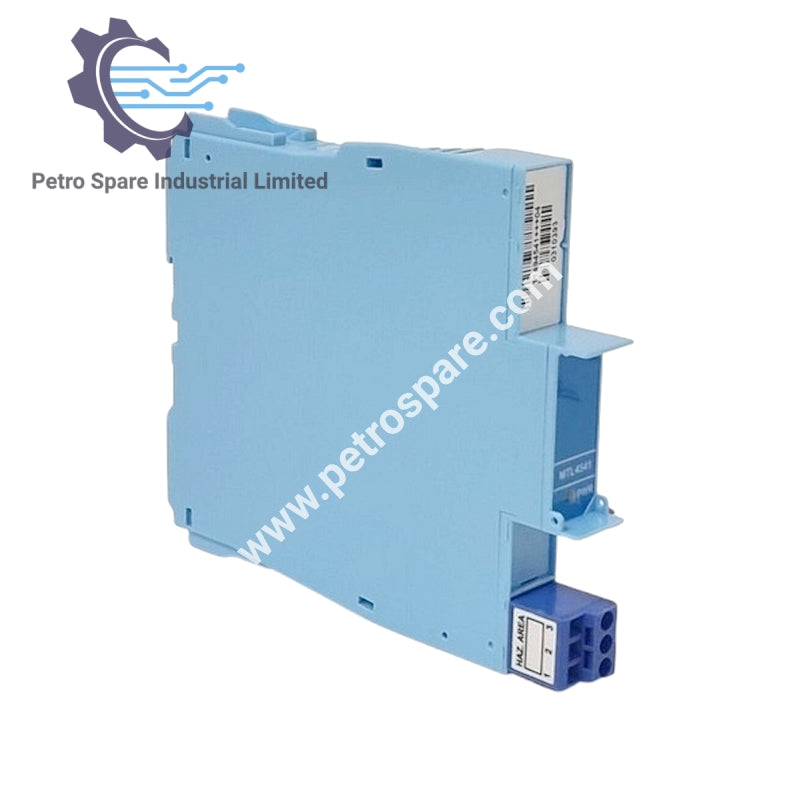

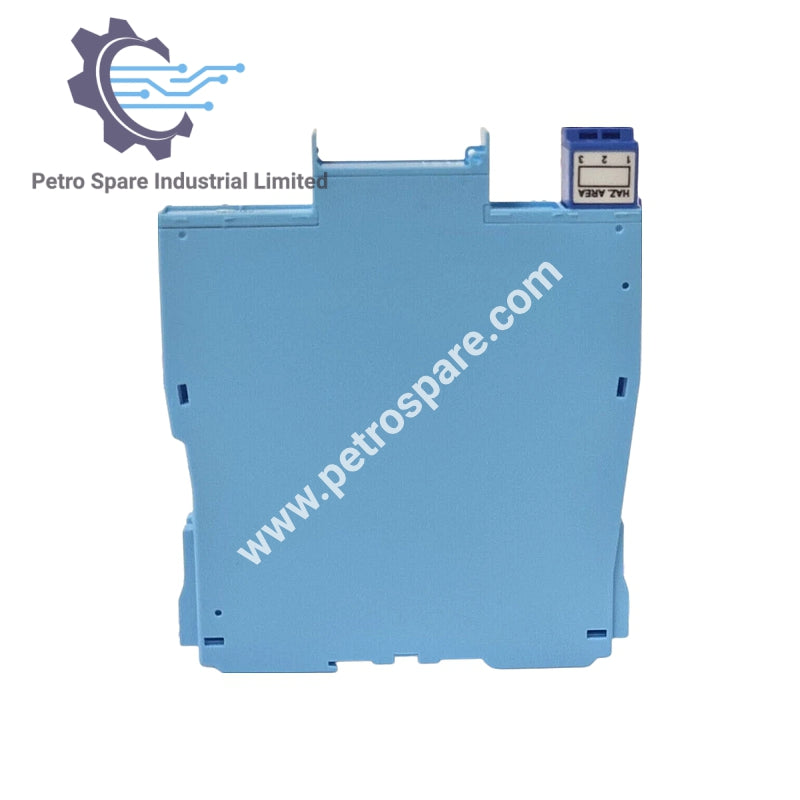

MTL4541

Преглед

Напајање појачала Eaton MTL4541 је намењено за употребу са 2- или 3-жичним предајницима у опасним зонама.

Основне информације

• Произвођач: Eaton

• Серија: MTL

• Број производа: MTL4541

• Тип: Напајање појачала

• Канали: 1

Примена

• Локација предајника: Зона 0, IIC, T4–6 опасна зона (сертификовано)

• Одобрење за опасну локацију: Див. 1, Група А

Излаз у безбедној зони

• Опсег сигнала: 4–20 mA

• Под/прекорачење опсега: 0–24 mA

• Отпор оптерећења (MTLx541): 0–360 Ω при 24 mA, 0–450 Ω при 20 mA

• Отпор оптерећења (MTLx541S): Токовни улаз, максимум 600 Ω

• Извор напона: 24 VDC

• Отпор излаза кола: > 1 MΩ

• Шум кола: < 50 µA врх-до-врха

Улаз у опасној зони

• Опсег сигнала: 0–24 mA (укључујући прекорачење опсега)

• Напон предајника: 16.5 V при 20 mA

Перформансе

• Тачност преноса при 20 °C: Боља од 15 µA

• Температурна променљивост: < 0.8 µA/°C

• Време одговора: Стабилизује се у року од 10 % коначне вредности за 50 µs

Комуникација

• Подржано: HART® (само терминали 1 и 2)

Индикатори

• LED: Зелено, индикатор напајања

Потрошња енергије

• Потрошња струје: 51 mA при 24 V са сигналом од 20 mA

• Расипање снаге:

  • MTLx541: 0.7 W при 24 VDC

  • MTLx541S: 1.0 W при 24 VDC

Опис безбедности

• Терминали 2–1 и 3: Uo = 28 V, Io = 93 mA, Po = 651 mW, Um = 253 V rms/DC

• Терминали 1–3: Једноставна опрема (1.5 V, 0.1 A, 25 mW), може се повезати без сертификата у ИС коло < 28 V отвореног кола

---
