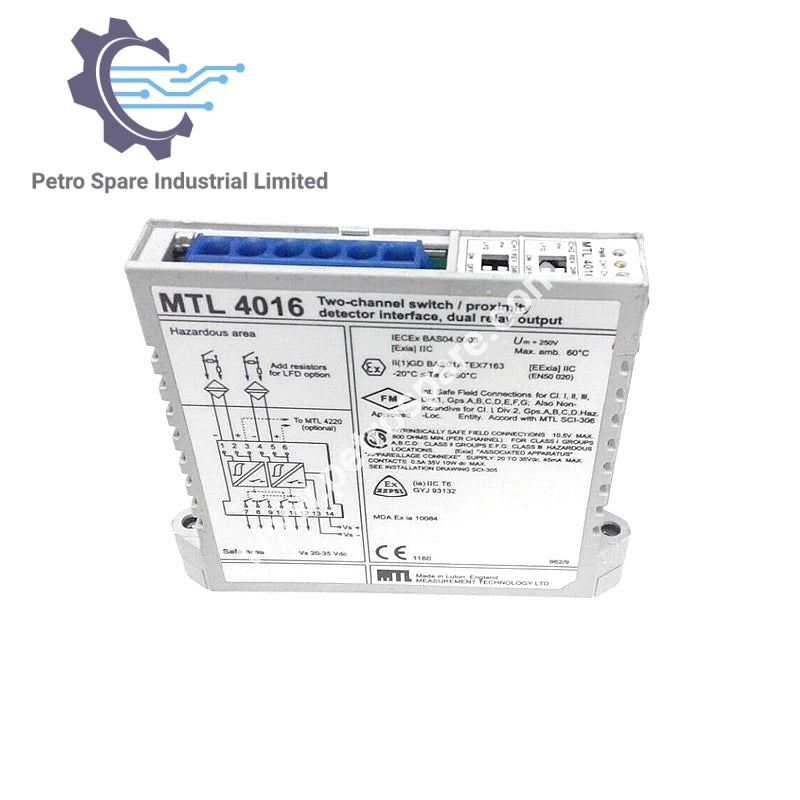

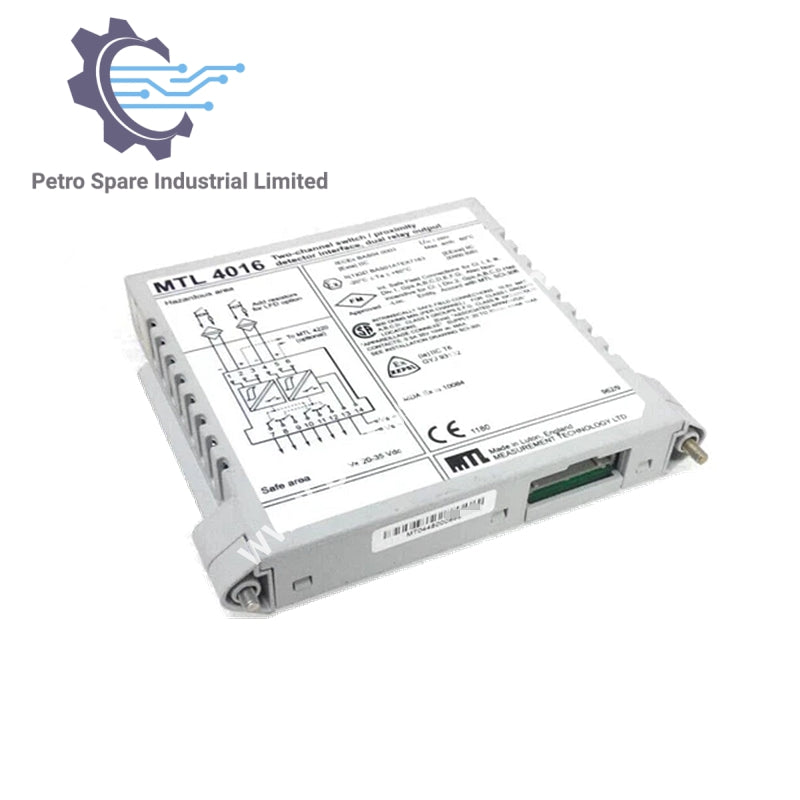

MTL4016

Pregled

MTL4016 je dvokanalna interfejs jedinica za prekidače i detektore blizine, dizajnirana za opasna mesta.

Ocene kanala i lokacije

• Broj kanala: Dva

• Lokacija prekidača: Zona 0, IIC, T6 opasno područje; Div.1, Grupa A

• Lokacija detektora blizine: Zona 0, IIC, T4–6 ako je sertifikovan; Div.1, Grupa A

Karakteristike senzora i signala

• Napon za senzor: 7.0–9.0 V DC sa 1kΩ

• Ponašanje izlaza:
   • Zatvoreno ako >2.1 mA (<2 kΩ)
   • Otvoreno ako <1.2 mA (>10 kΩ)

• Histereza: 200 µA (650 Ω) nominalno

• Fazna inverzija: Nezavisni prekidači za svaki kanal

Otkrivanje grešaka i zaštita

• Otkrivanje greške na liniji (LFD): Izlazi su otvoreni ako je ulazna struja <100 µA (prekid) ili >6.5 mA (kratki spoj)

• Zaštita od zemljospoja: ‘Bez greške’ sa MTL4220 detektorom curenja povezan na terminale 3 & 6

• Rukovanje greškama: Greška na bilo kojoj liniji pokreće izlaz, ali jedinica ostaje operativna

Izlaz releja

• Tip: Dvopolni uključi/isključi, otvoren kada nije napajan

• Vreme odziva: max 2 ms

• Ocena kontakta: 10 W, 0.5 A, 35 V DC

• Životni vek kontakta: 1 milion operacija maksimalno opterećenje

Indikatori

• LED kanala: Ćilibar, UKLJUČENO kada je izlaz zatvoren

• LED napajanja: Zelena

Potrošnja energije

• Struja:
   • 50 mA na 24 V DC
   • 60 mA na 20 V DC
   • 45 mA na 35 V DC

• Rasipanje snage:
   • 1.2 W na 24 V
   • 1.6 W na 35 V

---
