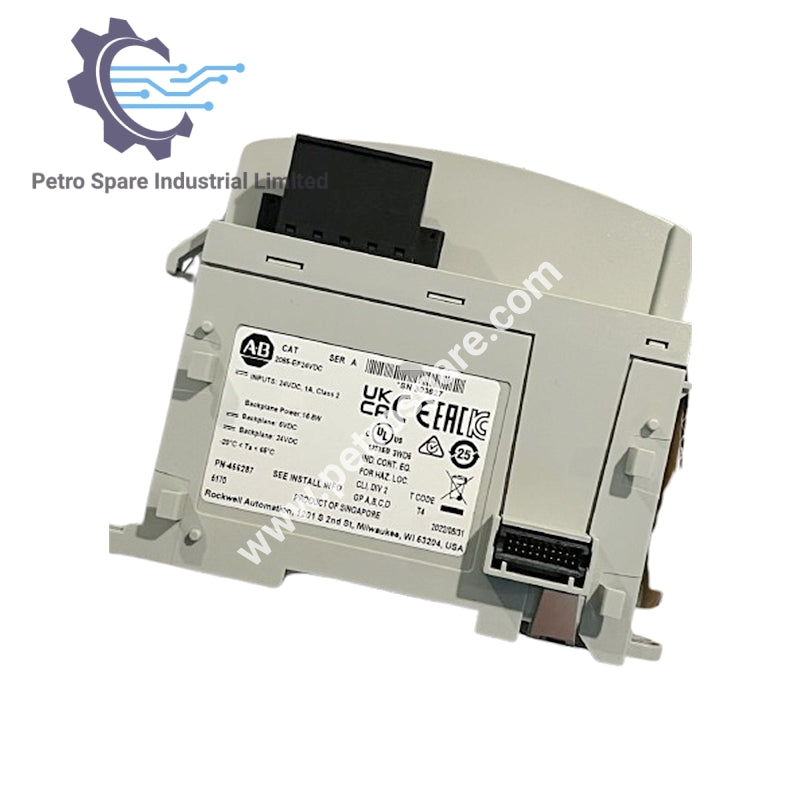

2085-EP24VDC

Преглед

• Модел: 2085-EP24VDC

• Тип: Модул за напајање проширења улазно-излазних јединица

• Серија: Allen-Bradley Micro800 (Micro850/870)

• Тежина: 0,09 кг (0,20 лб)

• Димензије (В × Ш × Д): 110,0 × 36,2 × 87,0 мм (4,3 × 1,4 × 3,4 инча)

• Положај: Уграђен између 2085 улазно-излазних модула

Електричне спецификације

• Номинални улазни напон: 24 VDC

• Опсег улазног напона: 21,4–26,4 VDC

• Заштита улаза: Заштићено од обрнуте поларности

• Време одржавања напајања: ≥10 ms при максималном оптерећењу

• Потрошња струје (максимална): 24 W

• Почетни струјни удар (максимални): 6 A током 10 ms

• Максимална снага на аутобусној страни:

  • 24 VDC (±10%) @ 700 mA

  • 5 VDC (±5%) @ 900 mA

  • Максимална снага аутобуса: 16,8 W

• Капацитет улазно-излазних модула: 4 модула (сваки ограничен на 4,2 W)

• Индикатори: 1 зелена ЛЕД диода (напојена системом од 5 V)

• Прекиди: Излазни напон остаје у оквиру спецификација 10 ms при 24 VDC са максималним оптерећењем; преко 10 ms може изазвати грешку контролера Micro870

• Изолација: Нема изолације између улазног напајања и напајања аутобуса 2085
