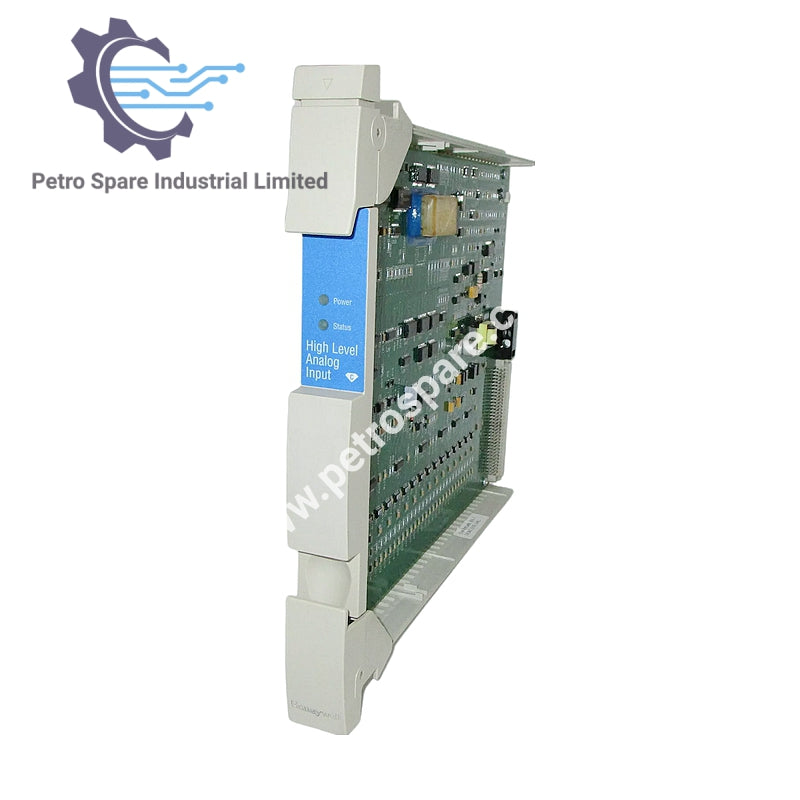

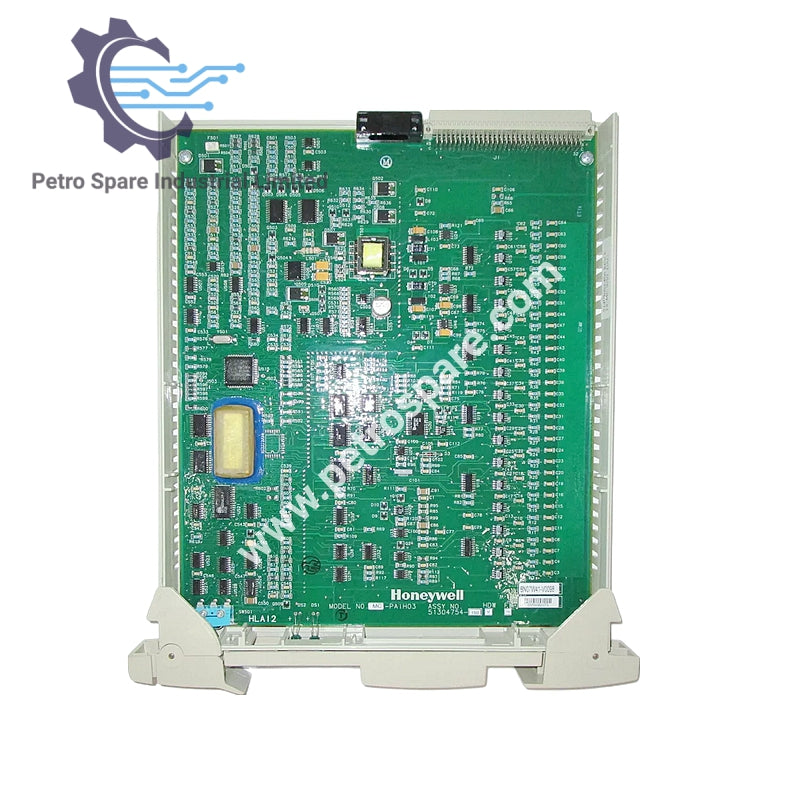

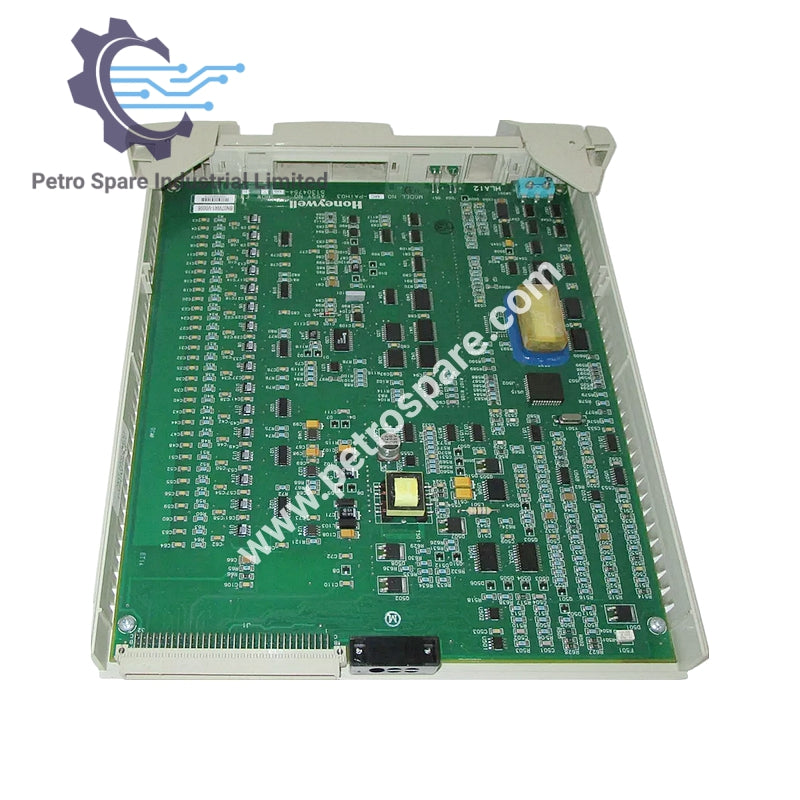

MC-PAIH03 51304754-150

Pregled

The MC-PAIH03 51304754-150 je visokonivovski analogni ulazni procesor iz Honeywell-a, sa 16 diferencijalnih ulaznih kanala za merenje napona i struje. Dizajniran je za upotrebu u industrijskim automatizacionim sistemima, nudeći precizno prikupljanje i obradu podataka.

Ključne specifikacije

• Ulazni kanali: 16 diferencijalnih

• Tip ulaza: Napon, struja (2-žični ili samopokretni predajnici)

• Opseg ulaza: 0 do 5 V, 1 do 5 V, 0.4 do 2 V, 4-20 mA (kroz 250 Ω)

• A/D konverter: 16 bita (koristi se 14 bita)

• Odnos odbacivanja normalnog moda: 32 dB na 60 Hz

• Odnos odbacivanja zajedničkog moda: 70 dB (dc do 60 Hz)

• Maksimalni ulazni napon: ± 30 V (bez oštećenja)

• Ulazna impedansa (ulazi za napon): > 10 MΩ napajano

• Preklapanje kanala: 60 dB (dc do 60 Hz, kanal-po-kanal)

Performanse i tačnost

• Hardverska tačnost:

• ± 0.075% pune skale (23.5° ± 2°C)

• ± 0.15% pune skale (0 do 50°C)

• Sposobnost izdržavanja prenapona: ANSI/IEEE C37.90.1-1978

Dodatne informacije

• Težina: 0.60 kg

• Brzina skeniranja ulaza: 4 uzorka po sekundi po kanalu

• Podržani FTA modeli: MU-TAIH02, TAIH12, TAIH52, TAIH03, TAIH13, TAIH23, TAIH53, TAIH22, TAIH62

---
