IS200ECTBG1ABB

Pregled

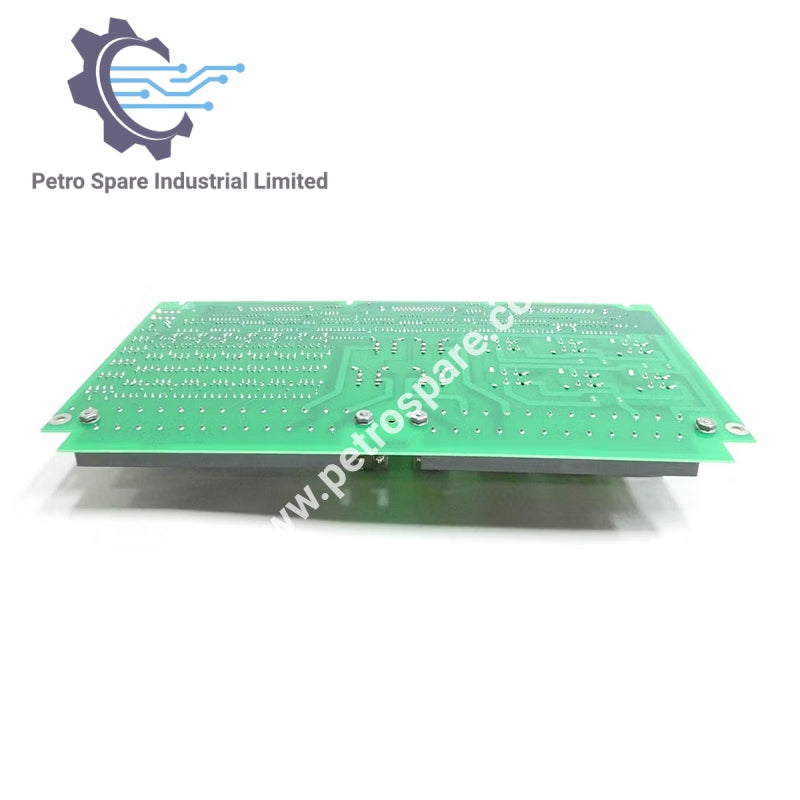

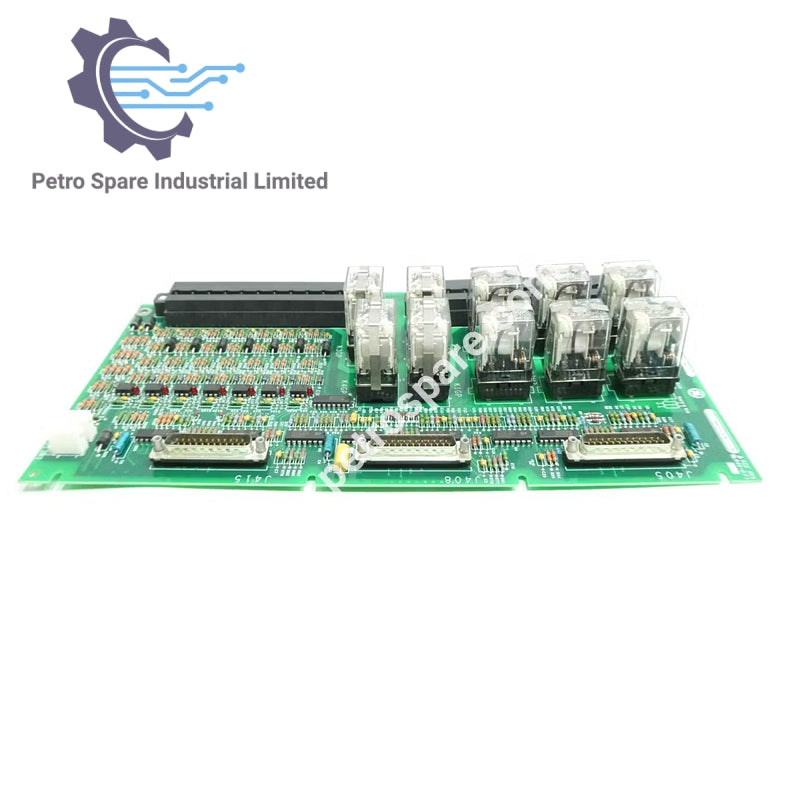

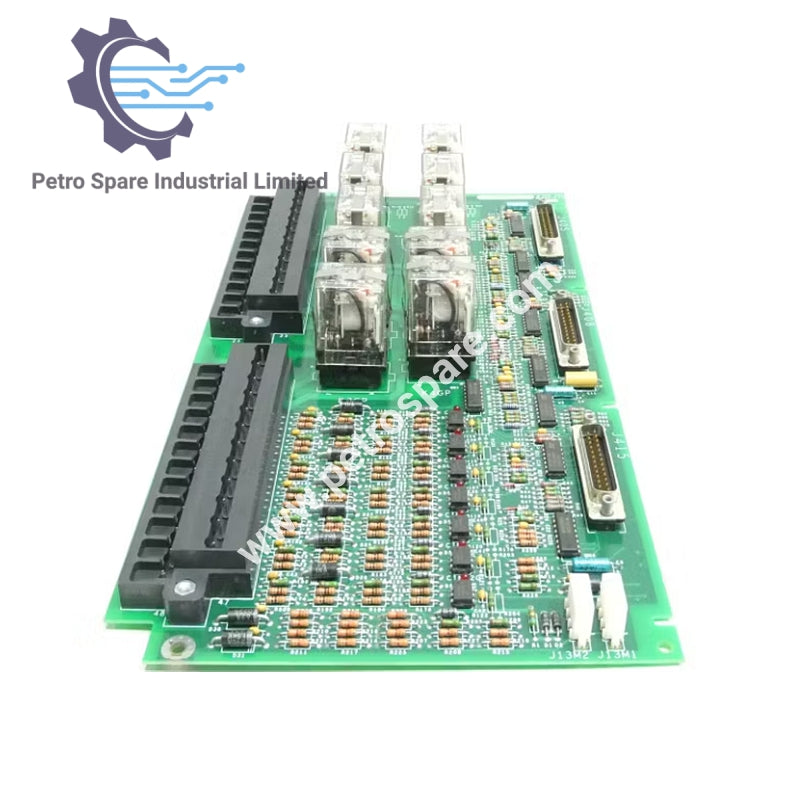

IS200ECTBG1ABB je ploča za kontakt uzbuđenja dizajnirana za upotrebu u okviru General Electric-ovog Mark VI sistema za kontrolu turbine. Ovaj modul se povezuje sa različitim I/O terminalnim pločama i upravlja njime EMIO ploča, podržavajući gasne, parne i vetroturbine.

Specifikacije

• Proizvođač: General Electric
• Model: IS200ECTBG1ABB
• Tip proizvoda: Ploča za kontakt uzbuđenja
• Ulazni napon: 70 VDC (kontakt ulazi 52G i 86G)
• Izlazi releja: 4 opšta Form-C kontakt izlaza
• Izlazi za prekid kontakta: 2 (za korisničko zaključavanje)
• Pomoćni ulazi: 6
• Redundantni režim: napajanja M1 i M2
• Kompatibilnost: Radi sa EPCT, EXTB, EACF i kontroliše se EMIO pločom

Funkcionalnost

• Ulazi 52G i 86G:
• • 52G: Status generatora na mreži.
  • 86G: Ulaz za zaključavanje.
  • Napajanje 70 VDC.
• Izlazi relejnih kontakata:
  • Koriste se za izlaze kao što su 94EX, 30EX.
  • Potrebna struja kalema, nadgledan pomoćni kontakt.

---
