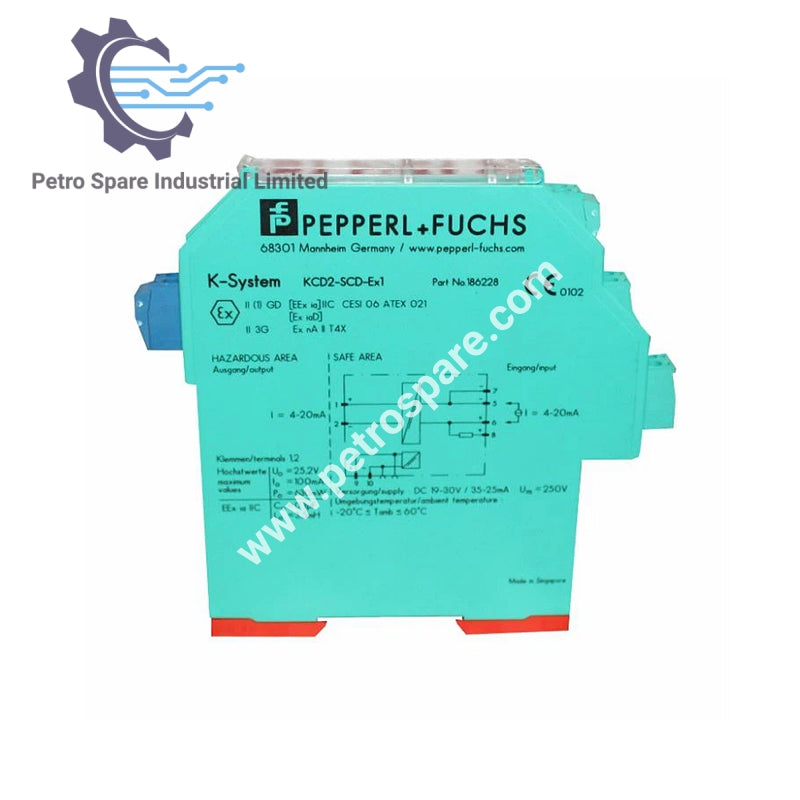

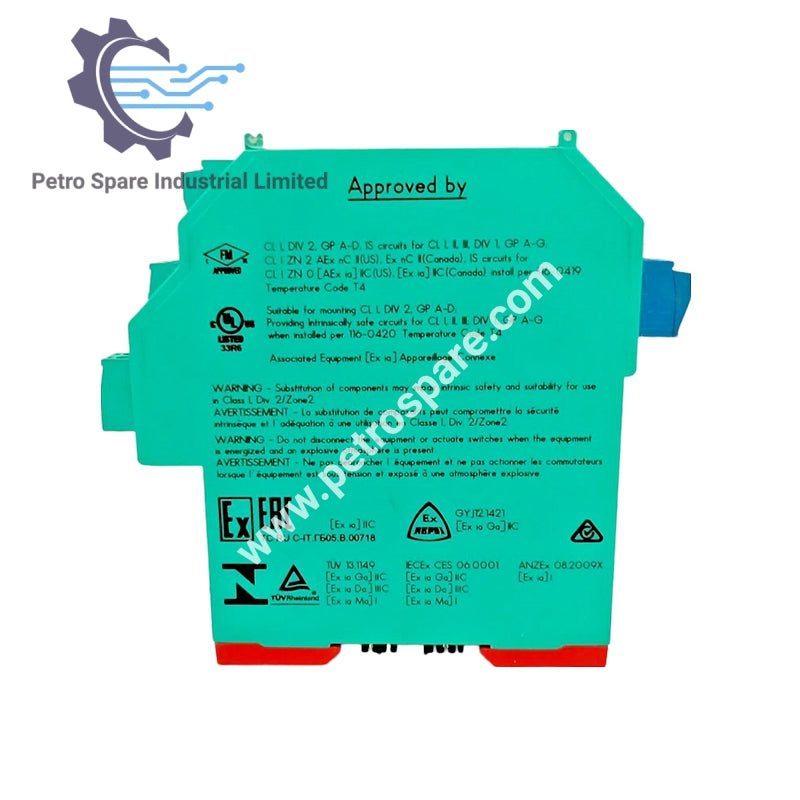

KCD2-SCD-EX1

Pregled

• Model: KCD2-SCD-EX1

• Proizvođač: Pepperl+Fuchs

• Tip: SMART strujni drajver, 1-kanalni izolovani barijer

• Napajanje: 24 V DC (Power Rail)

• Izlazni kapacitet opterećenja: Do 650 Ω

• Kompatibilnost: HART I/P i pozicioner ventila

• Bezbednost: Do SIL 2 (IEC 61508)

• Širina kućišta: 12.5 mm

• Nadzor: Prekid žice

Električne karakteristike

• Tip signala: Analogni izlaz

• Nivo integriteta bezbednosti (SIL): SIL 2

• Veza za napajanje: Power Rail ili priključci 9+, 10-

• Nominalni napon: 19–30 V DC

• Talasanost: ≤ 10 %

• Nominalna struja: ≤ 30 mA

• Rasipanje snage: ≤ 600 mW

• Potrošnja snage: ≤ 700 mW

Detalji ulaza

• Veza: Kontrolni priključci 5-, 6+

• Ulazni signal: 4–20 mA, ograničeno na oko 30 mA

• Ulazni napon: Zavisi od konfiguracije prekidača

• Otvoreni napon kola:

• < 23 V: ~6 V pad pri 20 mA

• < 27 V: ~10 V pad pri 20 mA

• Ulazni otpor: > 100 kΩ (polje ožičenja otvoreno)

---
