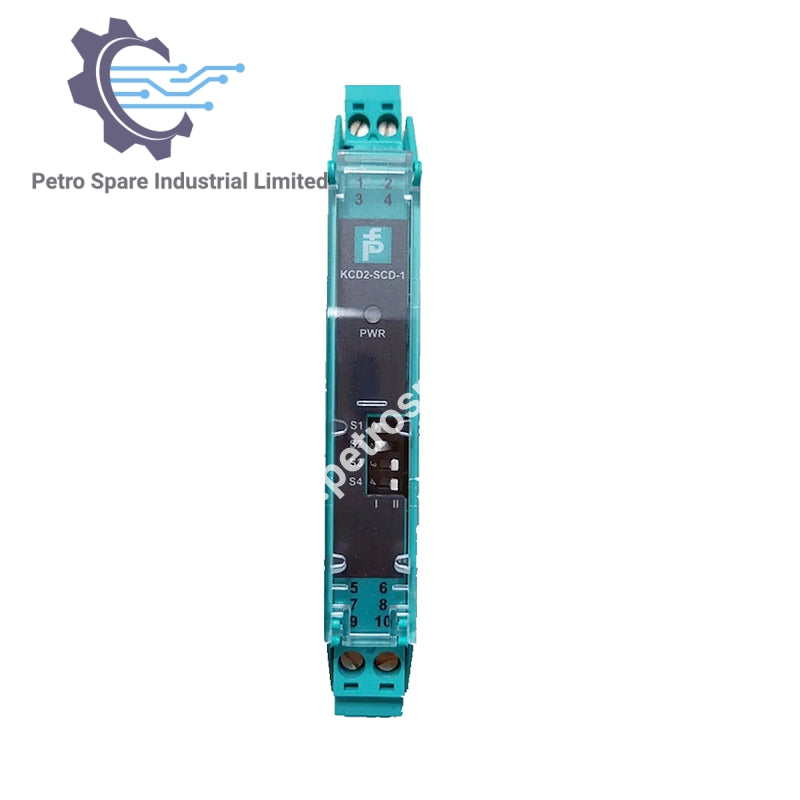

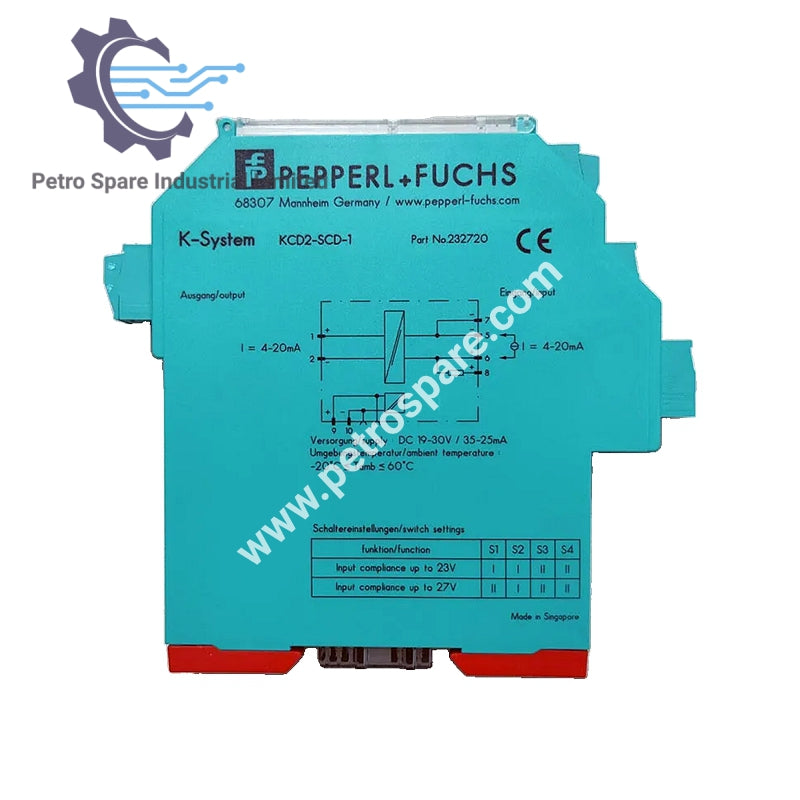

KCD2-SCD-1

Pregled

• Model: KCD2-SCD-1
• Brend: Pepperl+Fuchs
• Tip: SMART Trenutni Vozač

Karakteristike

• 1-kanalni signalni kondicioner
• 24 V DC napajanje (Power Rail)
• Izlaz struje do 650 Ω opterećenja
• HART I/P i pozicioner ventila
• Nadzor prekida žice
• Preciznost: 0.1 %
• Širina kućišta: 12.5 mm
• SIL 2 (IEC 61508)

Specifikacije

• Tip signala: Analogni izlaz

Bezbednost

• SIL: SIL 2

Električni podaci

• Priključak: Power Rail ili terminali 9+, 10-
• Napajanje: 19 ... 30 V DC
• Talasan napon: ≤ 10 %
• Struja: ≤ 30 mA
• Rasipanje snage: ≤ 600 mW
• Potrošnja snage: ≤ 700 mW

Ulaz

• Priključak: Terminali 5-, 6+
• Signal: 4 ... 20 mA (ograničeno na 30 mA)
• Napajanje: ≤ 23 V (napon otvorenog kola)
• Pad napona: oko 6 V (pri 20 mA, ≤ 23 V)
• Ulazni otpor: > 100 kΩ (otvoreni krug)

Izlaz

• Priključak: Terminali 1+, 2-
• Struja: 4 ... 20 mA
• Opterećenje: 0 ... 650 Ω
• Napajanje: ≥ 13 V pri 20 mA
• Talasan napon: 20 mV rms

---
