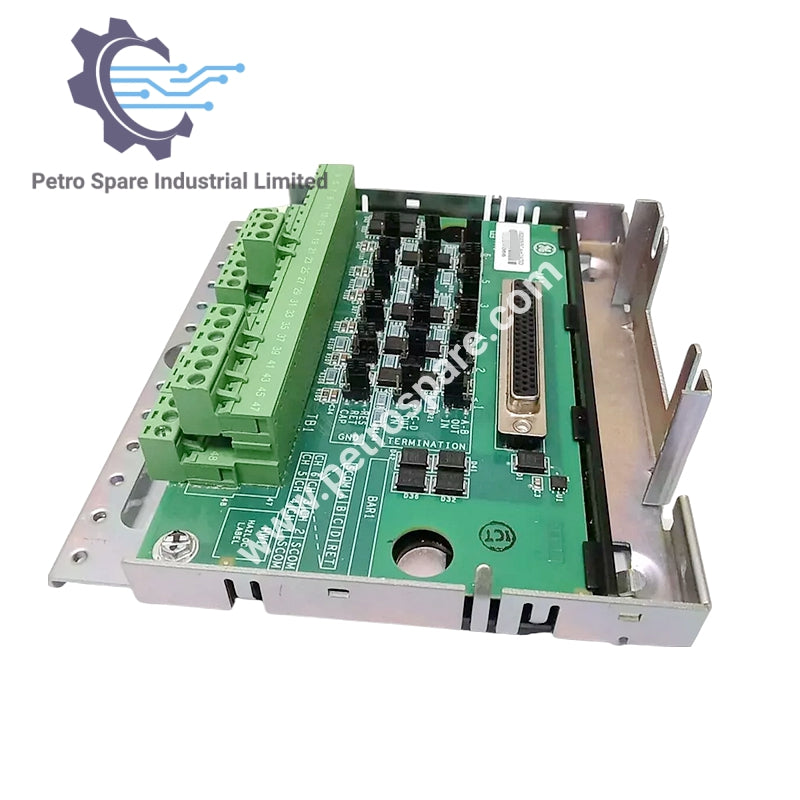

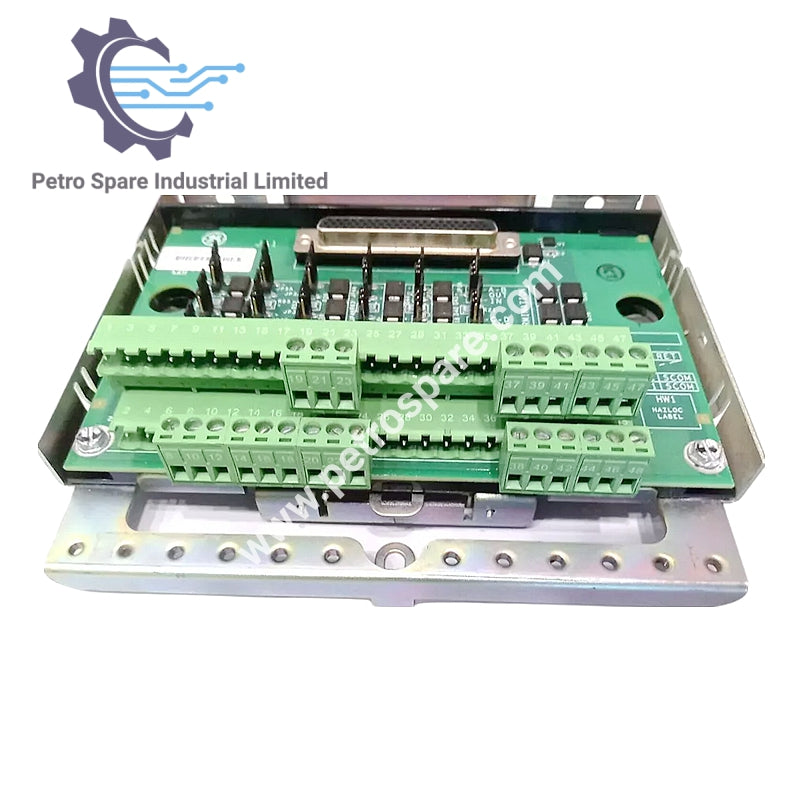

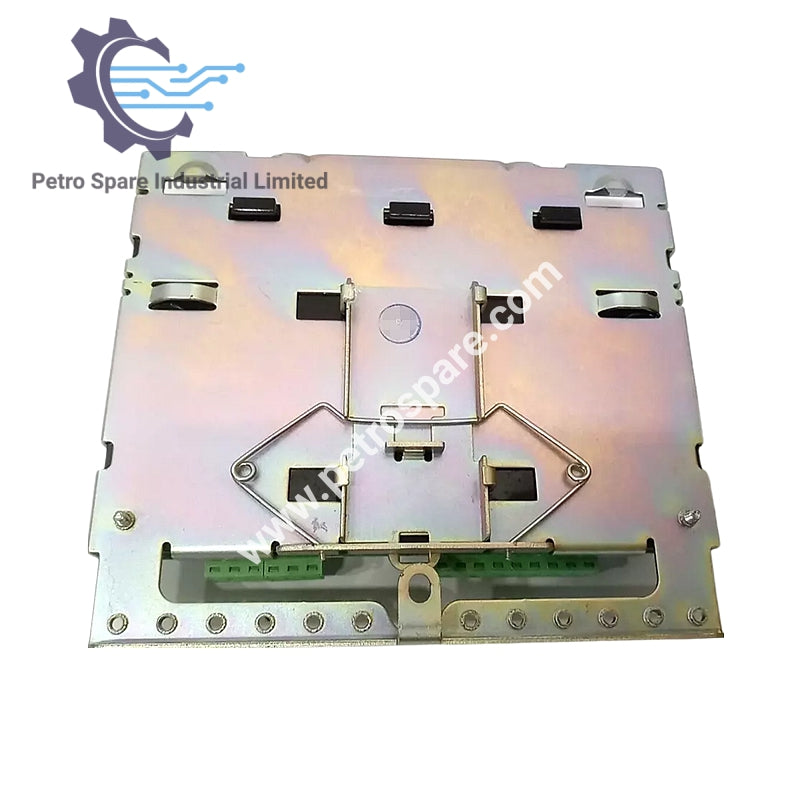

IS200SSCAH2AGD

Pregled

• Model: IS200SSCAH2AGD

• Kategorija: Serijska komunikaciona I/O terminalna ploča

• Proizvođač: General Electric

• Serija: Mark VI

Karakteristike komunikacije

• Kanali: 6

• Tipovi signala: RS-232C, RS-485, RS-422

• Veze: A, B, C, D, Povratak, SCOM

Opcije konfiguracije

• Terminacioni otpornici: Izborni za A-B i C-D

• Prekidači: JP1A–JP6A, JP1B–JP6B (za terminaciju signala)

• Podešavanja povratka: JP1R–JP6R za otpornu ili kapacitivnu povratnu vezu

Instalacija i ožičenje

• Montiranje: Na DIN šinu ili direktno u orman

• Ožičenje: Koristi #18 AWG ekranisani uvijeni par

• Uzemištavanje ekrana: Obezbeđuje kupac ili GE

Dijagnostika i kompatibilnost

• ID uređaj: Ugrađen za detekciju grešaka

• Rukovanje greškama: Detekcija hardverske nekompatibilnosti pri neusaglašenosti

Fizičke i ekološke karakteristike

• Dimenzije: 15.9 cm visoko x 10.2 cm široko

• Temperaturni opseg: -30 do 65 °C

• Maksimalni broj priključaka: 8 u RS-422/485 sistemima

---
