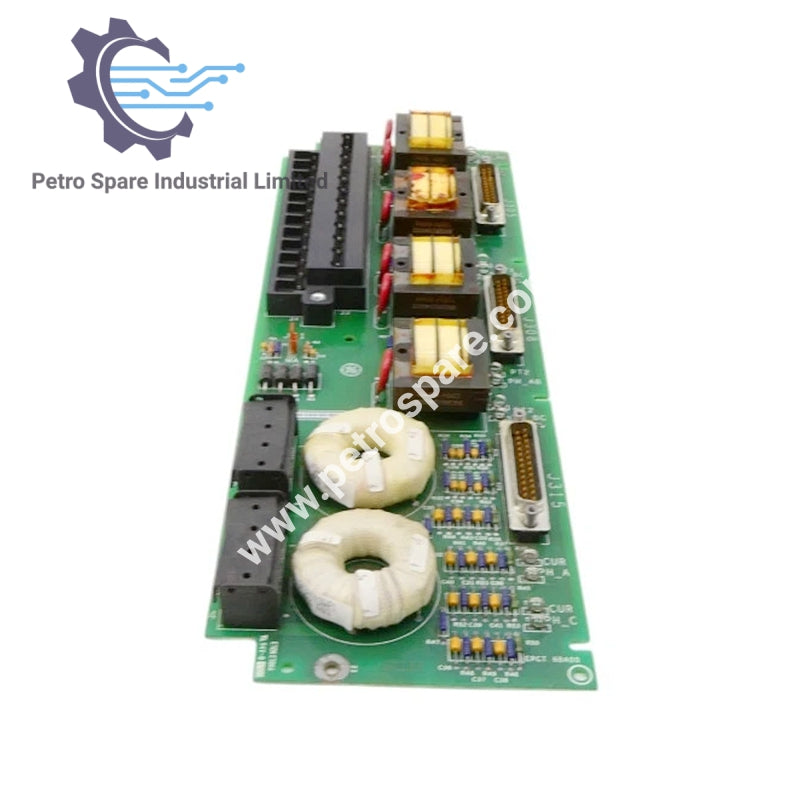

IS200EPCTG1AAA

Pregled

The IS200EPCTG1AAA Exciter PT/CT Board je ključna komponenta General Electric-ovog Mark VI sistema za kontrolu turbine, dizajnirana za upravljanje industrijskim gasnim i parnim turbinama.

Ulazi i konekcije

• Generator PT ulazi za napon: 2 trofazna ulaza

• Generator CT ulazi za napon: 2 ulaza za struju

• Analogni ulaz: 1 ulaz za dodatna merenja

• Terminalni trakovi:

• 1 x traka sa 24 pozicije

• 2 x trake sa 4 pozicije

• Pin konektori: 3 vertikalna pin konektora (J315, J305, J308)

Funkcije testiranja i merenja

• Test tačke: 12 test tačaka za dijagnostiku sistema

• Jumper prekidač: Za konfiguraciju sistema

• Transformatori:

• 2 toroidna transformatora

• 4 transformatora montirana u ramove

Dizajn i konstrukcija

• Komponente: Uključuje otpornike, kondenzatore i metal oksid varistore (MOV) za pouzdan rad

• Fizički dizajn: Jasno označavanje i laka instalacija sa označenim konektorima

Poboljšane funkcije

• Ethernet kompatibilnost: Podržava Ethernet komunikaciju za besprekornu integraciju u moderne kontrolne sisteme

• Kompatibilnost: Potpuno se integriše u Mark VI Speedtronic sistem

---
