3009

Opis

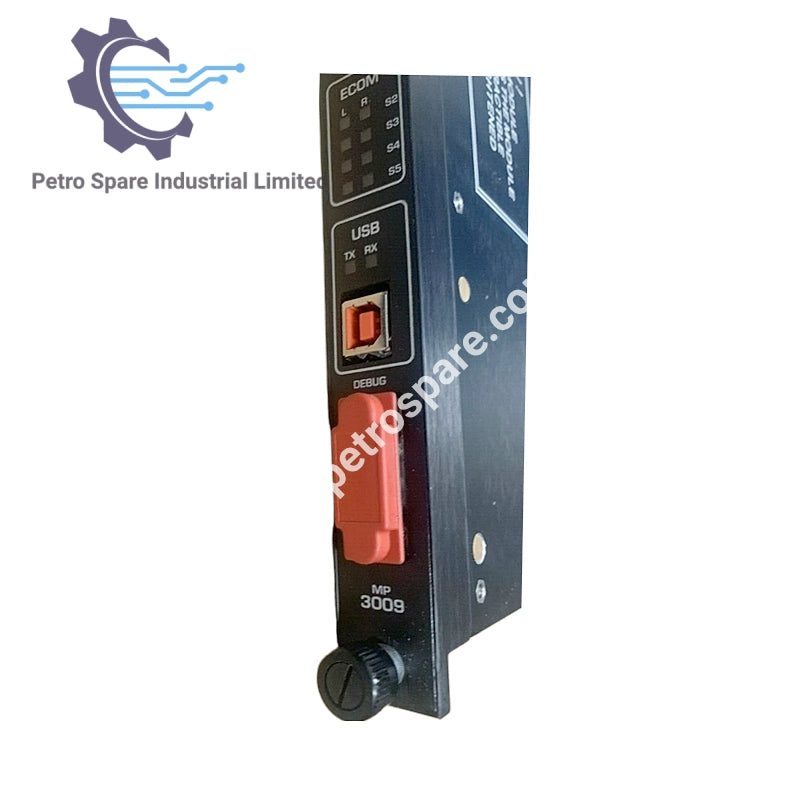

Triconex 3009 Glavni procesorski modul služi kao centralna kontrolna jedinica za Tricon sisteme, pružajući visokobrzinsku obradu i robusne komunikacione mogućnosti.

Procesor i memorija

• Glavni procesor: QorIQ P1021, dvojezgarni, 32KB L1 keš, 2MB L2 keš, 800 MHz

• DRAM: 256 MB (bez baterijske rezervne kopije)

• SRAM: 2 MB (sa baterijskom rezervnom kopijom)

• Flash PROM: 128 MB

Saat i baterija

• Kalendar sata: Vreme i datum

• Baterijska rezervna kopija: Podržano

• Tipični drift: ±2 sekunde/dan

• Maksimalni drift: ±2.16 sekundi/dan

Sistemska magistrala i brzina kućišta

• TriBus: 32-bitni CRC zaštićen, 32-bitni DMA, potpuno izolovan

• Brzina (Model 8110): 25 Mbps

• Brzina (Model 8100-1): 25 Mbps

• Brzina (Model 8120E): 1000 Mbps

Serijski i komunikacioni portovi

• Serijski port: RS-232, optički izolovan, 9-pinski konektor, izolacija 500 VDC

• Komunikacioni protokol: RS-485

• Brzina komunikacije: 2 Mbps

I/O interfejs

• I/O protokol: RS-485

• I/O brzina: 375 Kbps

Potrošnja energije

• Logička snaga: 14 Wata

---
