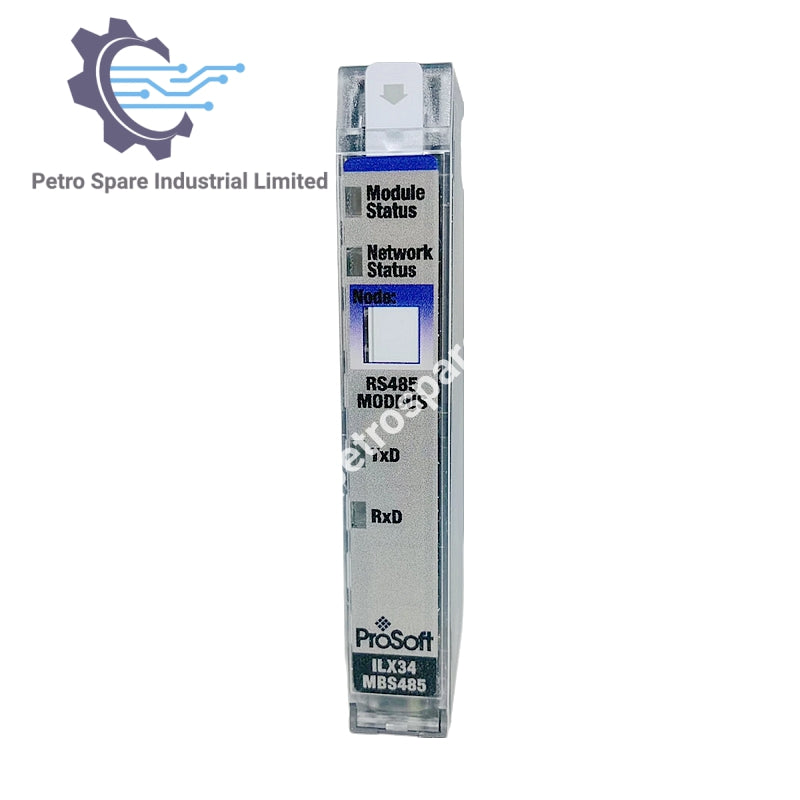

ILX34-MBS485

Pregled

ProSoft ILX34-MBS485 је Modbus serijski komunikacioni modul dizajniran za upotrebu sa CompactLogix L1 kontrolerima i Point I/O adapterima. Omogućava besprekornu integraciju Modbus RTU i ASCII uređaja u Rockwell automatizacione sisteme.

Okruženje za konfiguraciju

• Softver za programiranje: RSLogix 5000 / Studio 5000

Parametri komunikacije

• Podržane brzine prenosa: 2400, 4800, 9600, 19200, 38400

• Stop bitovi: 1 ili 2

• Veličina podataka: 7 ili 8 bita

• Opcije pariteta: Nema, Parna, Neparna

Podrška za Modbus protokol

• Režimi:

  • RTU režim (samo 8-bitni podaci)

  • ASCII režim sa LRC proverom grešaka

• Opseg adresa čvorova: 1 do 247

• Podržani kodovi funkcija:

  • 01: Čitanje statusa zavojnice

  • 02: Čitanje statusa ulaza

  • 03: Čitanje registara za držanje

  • 04: Čitanje ulaznih registara

  • 05: Forsiranje jedne zavojnice

  • 06: Podešavanje jednog registra za držanje

  • 08: Dijagnostika (samo za robove, podfunkcija 00)

  • 15: Forsiranje više zavojnica

  • 16: Podešavanje više registara za držanje

---
