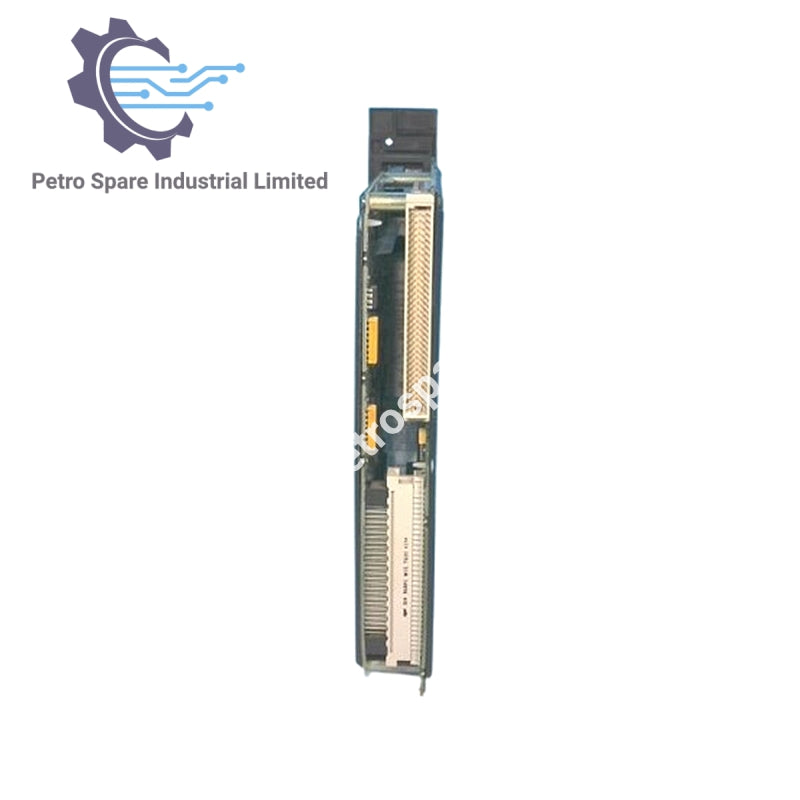

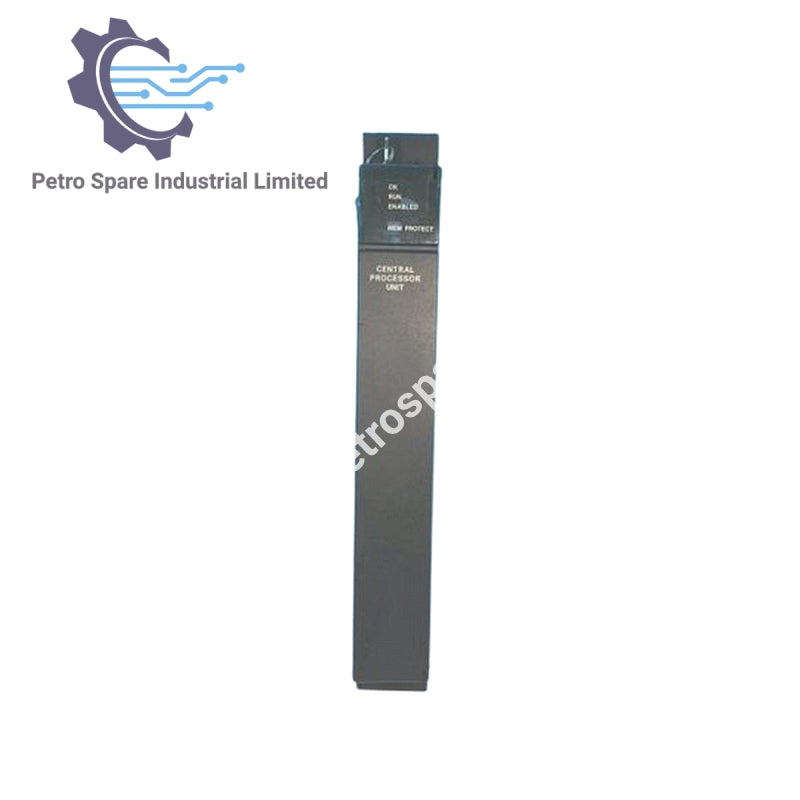

IC697CPU780

Pregled

IC697CPU780 je CPU PLC sa jednim slotom dizajniran za upravljanje mašinama i procesima u realnom vremenu. Komunicira sa I/O i pametnim opcijskim modulima preko ležišta montiranog na ležište.

Opšte informacije

• Mikroprocesor: 16 MHz Intel 80386DX

• Podrška za pokretnu tačku: 0.4 µs po izračunavanju

• Kapacitet I/O: Podržava do 8K analognih I/O i 12K diskretnih I/O

• Redundancija: Podržava Hot Standby, bezprekidno prebacivanje, sinhronizaciju CPU i nema jedinstvenu tačku kvara

• Kompatibilni moduli: IC697 LAN, IC660/IC661 kontroleri sabirnice, IC697 diskretni i analogni I/O

Memorija

• Korisnička/programska memorija: Do 512 KB preko ekspanzione ploče

• Nehladna memorija: Do 256 KB Flash (NVRAM)

• Backup baterija: CMOS baterija održavana

• Detekcija grešaka: Provera pariteta i validacija kontrolnog zbira

Konfiguracija

• Softver za programiranje: IC641 (MS-DOS)

• Veze: Serijski ili paralelni port

• Zaštita: Prekidač za zaštitu memorije ili softverska lozinka

• Bez DIP prekidača: Potpuno konfigurisano softverom

Napomene za instalaciju

• Prekidač kontrole: Postaviti na stop pre instalacije

• Prekidač memorije: Postaviti na isključeno

• Baterija: Umetnuti CMOS bateriju pre uključenja napajanja

• Slot: Instalirati u prvi slot ležišta

• Napajanje: Omogućiti nakon što su sve veze osigurane

Specifikacije

• Tip modula: Hot Standby CPU

• Zahtev za slotom: Jedan slot

• Struja: 1.6 A

• Serijski port: 1 port

• Podržani moduli: IC660, IC661, IC697 I/O

• Kapacitet I/O: Do 12K I/O tačaka (bilo koja kombinacija)

---
