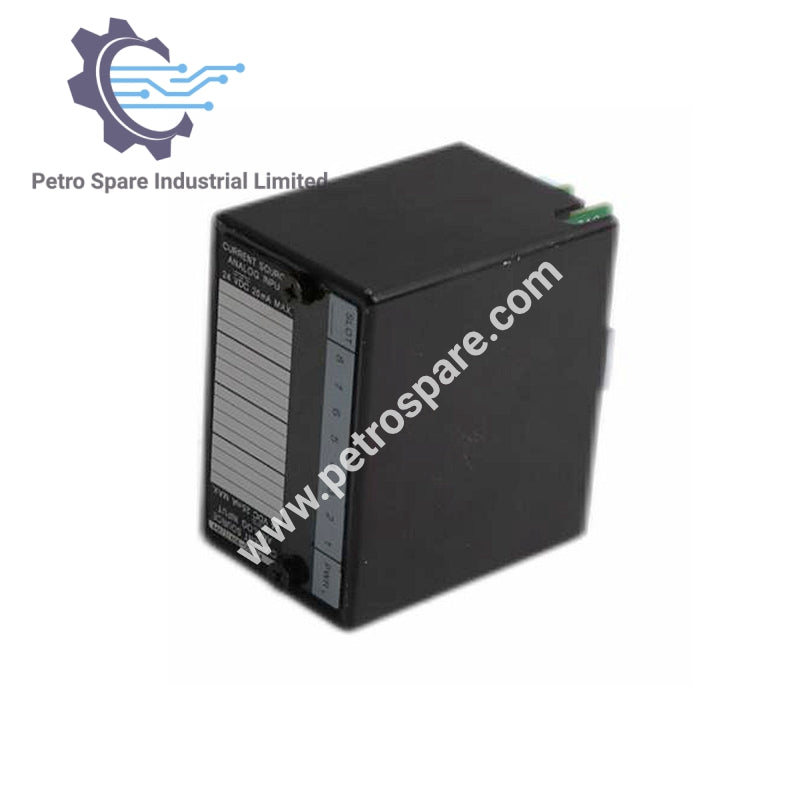

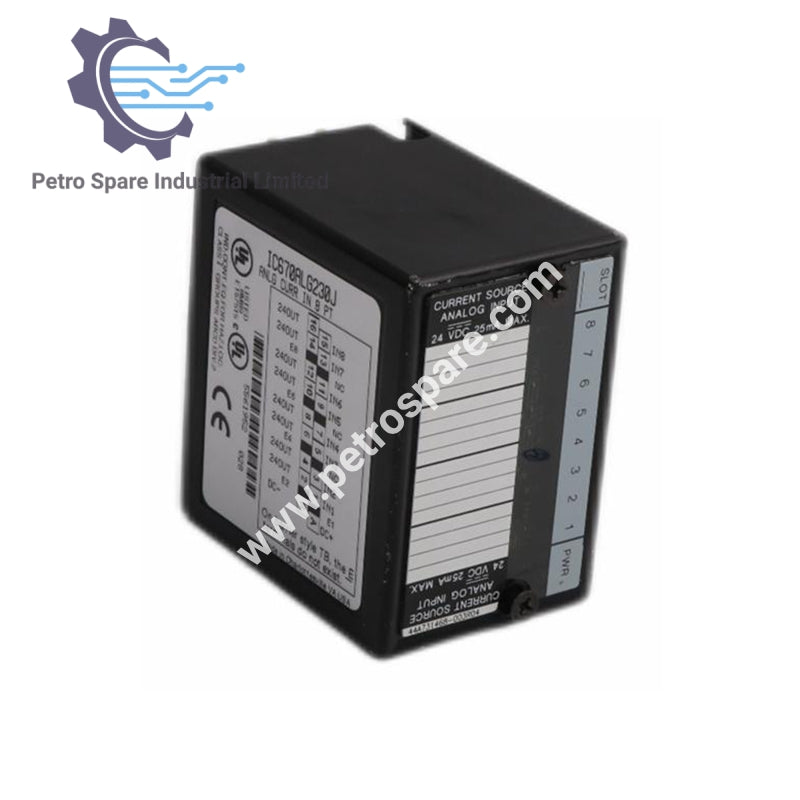

IC670ALG230

Opis

• Model: IC670ALG230

• Brend: GE Fanuc

• Tip: Modul analognih ulaza sa izvorom struje

Opšte informacije

• Opseg napona napajanja: minimalno 18V, tipično 24V, maksimalno 30V

• Ulazna struja napajanja: minimalno 50 mA (samo modul), maksimalno 210 mA (uključujući petlju)

• Potrošnja BIU: maksimalno 51 mA

• Izolacija: 1500 VAC na 1 minut, 250 VAC kontinuirano

Karakteristike ulaza

• Tip ulaza: Struja (raspon 0.1 mA do 20 mA)

• Maksimalni ulaz: 30 mA

• Indikacija greške prekoračenja opsega: 20.000 mA do 20.500 mA

• Detekcija prekida žice (samo 4–20 mA): 2.0 mA tipično

• Ulazni otpor: 249.75 do 250.25 Ohma

Obrada signala

• Digitalna rezolucija: 12 bita

• Analogna rezolucija: 5.0 µA

• Vreme konverzije: 60 µs po kanalu (1 MHz takt)

• Tip filtera: RC prvog reda

• Frekvencija prelaza: 160 Hz tipično

Performanse

• Maksimalna greška na 25°C: ±0.05% pune skale (0.1 < ulaz < 20 mA)

• Nelinearnost: ±0.025% pune skale

• Temperaturni koeficijent: ±0.002% vrednosti/°C tipično, ±0.005% maksimalno

---
