IC200UDR005-BA

Pregled

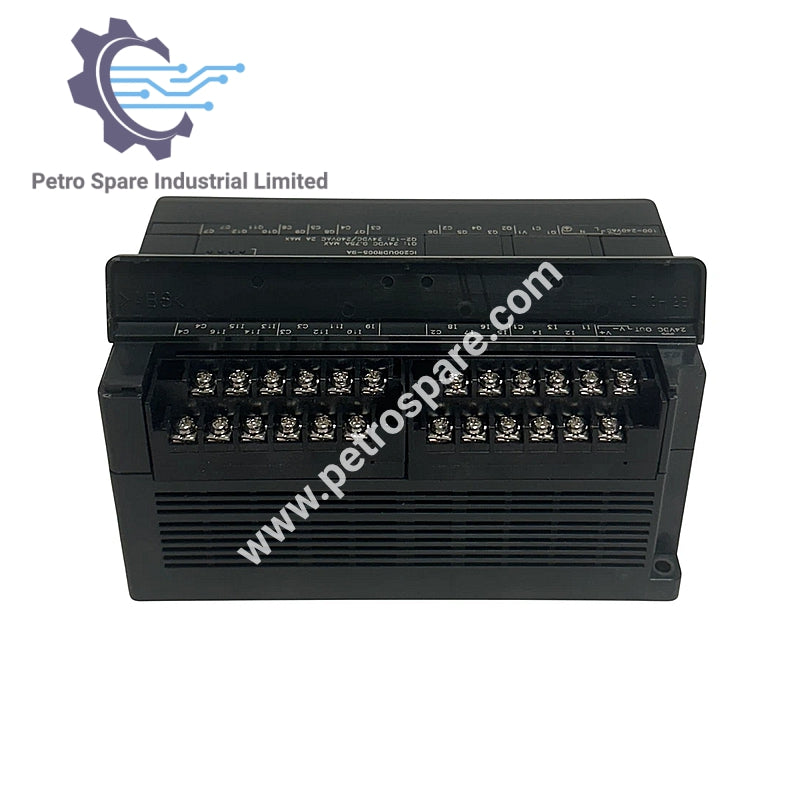

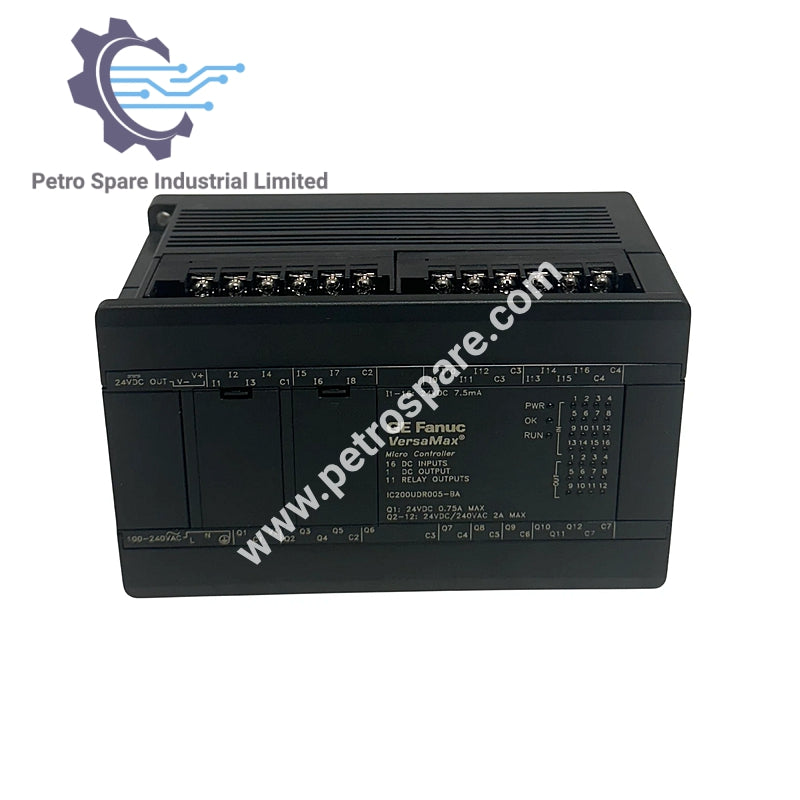

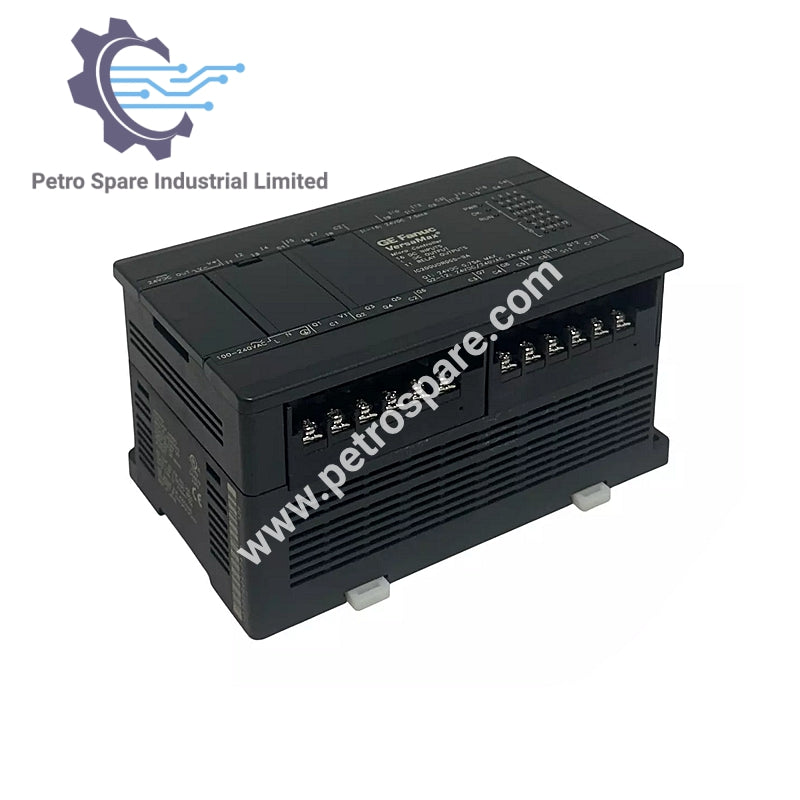

IC200UDR005-BA je 28-tačkani Mikro PLC kompanije GE Fanuc.

Fizičke karakteristike i napajanje

• Težina: 580 g (1.28 lbs)

• Opseg AC napajanja: 85–264 VAC

• AC frekvencija: 47.5–63 Hz

• Ulazna snaga: 26 VA

• Vreme zadržavanja: 10 ms @ 85–100 VAC, 20 ms @ 100–265 VAC

• Ulazni strujni udar: 30 A max @ 200 VAC, 40 A max @ 265 VAC

• Vreme ulaznog udara: 2 ms za 40 A

Ulazi

• Broj ulaza: 16

• Tip ulaza: 24 V DC pozitivna/negativna logika

• Opseg ulaznog napona: 0–30 V DC

• Ulazna struja: 7.5 mA tipično

• Ulazni otpor: 2.8 kΩ

• Prag napona: UKLJUČENO ≥15 V DC, ISKLJUČENO ≤5 V DC

• Prag struje: UKLJUČENO ≤4.5 mA, ISKLJUČENO ≥1.5 mA

• Vreme odziva: 0.5–20 ms (konfigurisano), 100 µs (brojač velike brzine)

• Izolacioni napon: 1500 V RMS (polje do logike), 500 V RMS (između grupa)

Izlazi i brojači

• Izlazi: 11 relejnih izlaza (2 A), 1 DC izlaz (Q1)

• Brojači velike brzine: Do 4 tipa A ili 1 tip A + 1 tip B

• +24 V DC napajanje izlaza: 200 mA max za ulaze i uređaje

---
