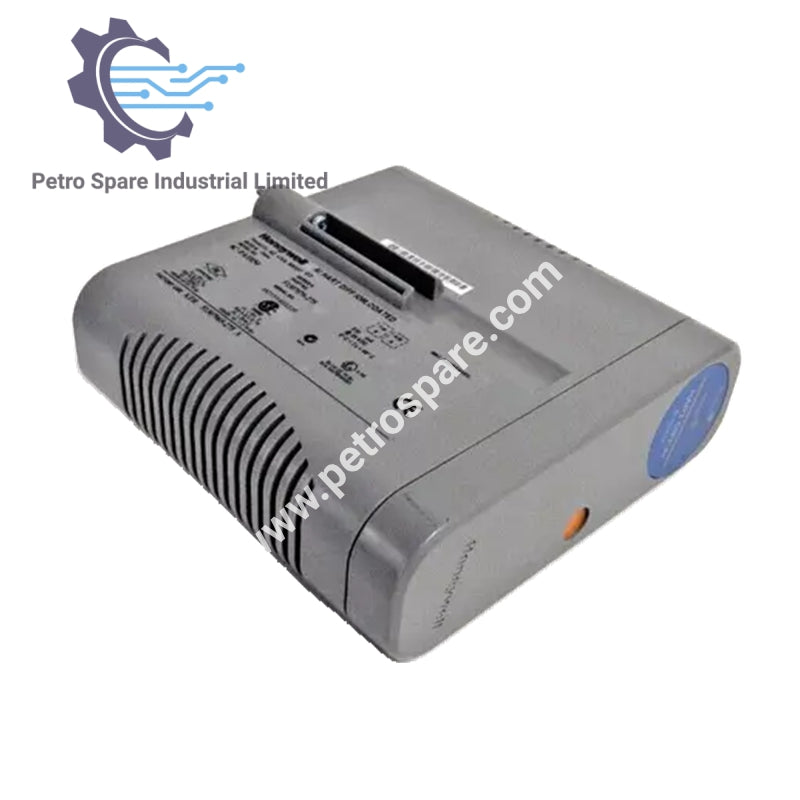

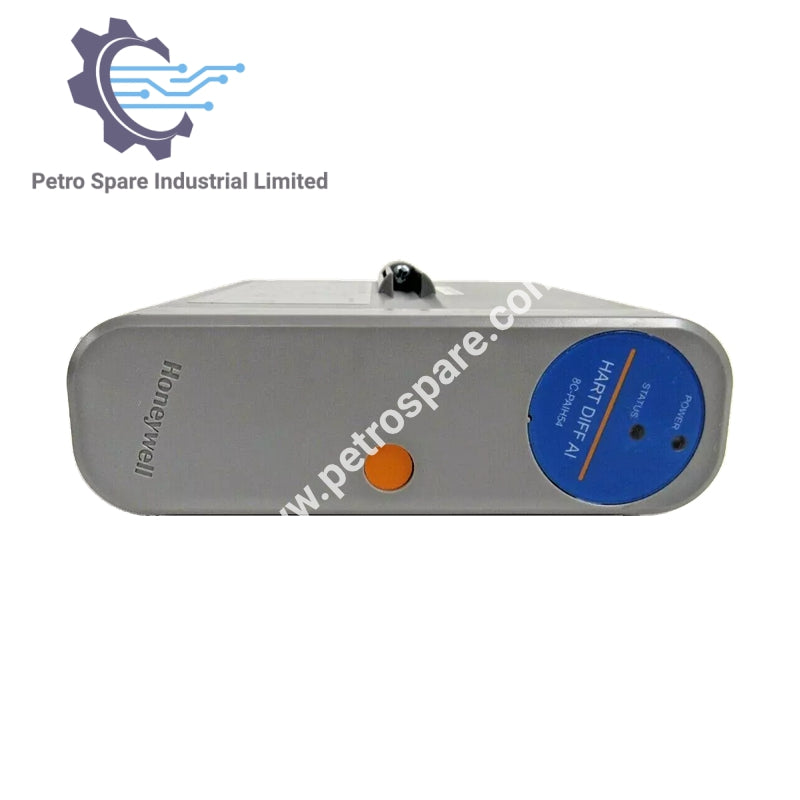

8C-PAIH54 51307070-275

Pregled

• Broj dela: 8C-PAIH54 51307070-275
• Proizvođač: Honeywell
• Podkategorija: Analogni ulazni modul sa HART-om
• Težina: Približno 0.6 kg (1.32 lbs)
• Funkcija: Analogni ulazni modul sa HART komunikacijom za visok nivo AI aplikacija, nudi diferencijalne i jednosmerne ulaze za napon/struju.

---

Ključne specifikacije

• Ulazni kanali: 16 (svi jednosmerni ili diferencijalni)
• Rezolucija A/D konvertera: 16 bita
• Opseg ulaza:
  • 0 do 5 V, 1 do 5 V, 0.4 do 2 V, 4-20 mA (sa 250 Ω)
• Napon: 24 VDC
• Struja modula: 310 mA
• Odbacivanje zajedničkog moda: 70 dB (dc do 60 Hz sa 500 Ω neravnotežom izvora)
• Odbacivanje normalnog moda: 19 dB na 60 Hz

---

Performanse i tačnost

• Hardverska tačnost:
  • ±0.075% od pune skale (na 23.5°C ± 2°C)
  • ±0.15% od pune skale (0 do 60°C)
• Ulazni otpor (ulazi za napon): >10 MΩ pod napajanjem
• Maksimalni ulaz normalnog moda: ±30 Volti (bez oštećenja)

---

Okolina i napajanje

• Brzina skeniranja ulaza: 50 ms
• Odgovor filtera normalnog moda: Jednopolni RC, -3 dB @ 6.5 Hz
• Preklapanje (dc do 60 Hz, kanal-po-kanal): -60 dB
• Uklanjanje i umetanje modula pod napajanjem: Podržano
• Uslovi napajanja polja predajnika: Pojedinačno zaštićeni krugovi sa ograničenjem struje, bez potrebe za osiguračem

---

Tipovi ulaza i konfiguracija

• Tipovi ulaza:
  • Napon, Struja (2-žičani ili samonapajajući predajnici)
  • Jednosmerni ili diferencijalni ulazi
• Napon zajedničkog moda: -6 do +5 V vrh (dc do 60 Hz)

---

Fizički i instalacioni detalji

• Moduli:
  • 8C-TAIDA1: Neredundantni, presvučen, 9”
  • 8C-TAIDB1: Redundantni, presvučen, 12”

---
