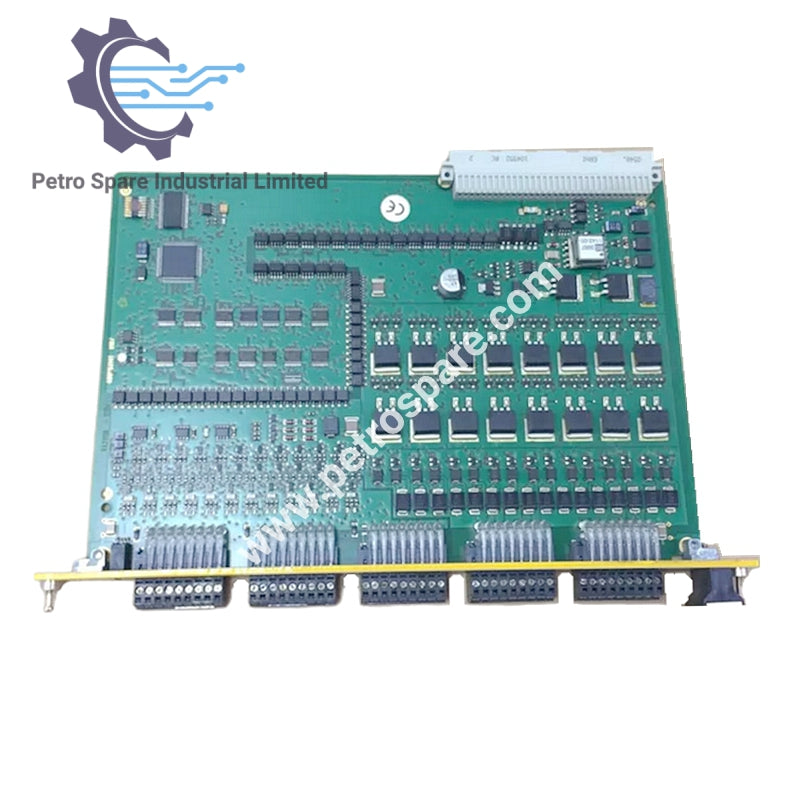

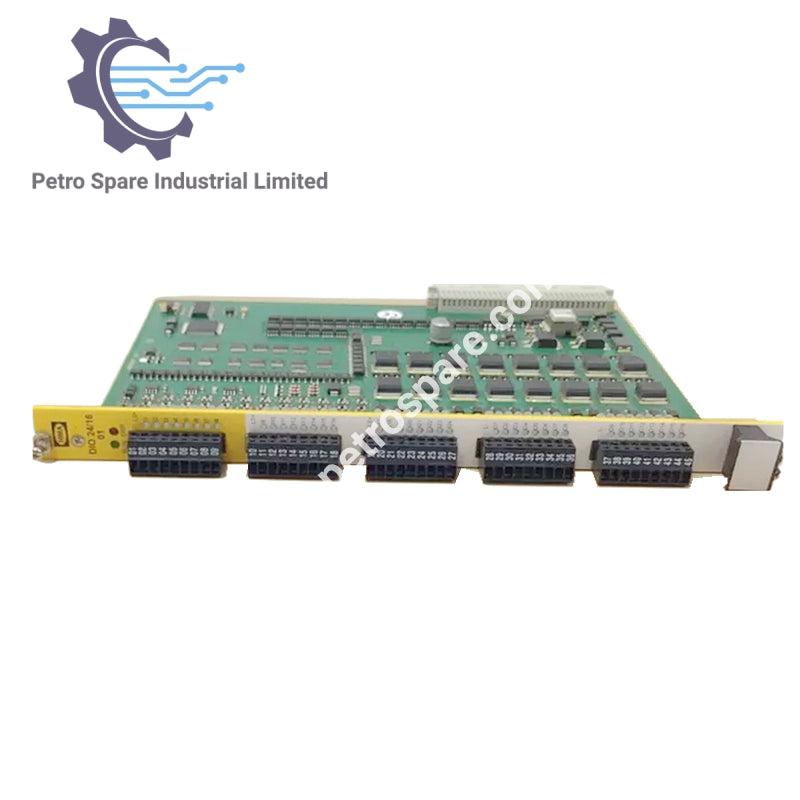

F60 DIO 24/16 01

Pregled

HIMatrix F60 DIO 24/16 01 je kontroler vezan za bezbednost dizajniran za upravljanje digitalnim ulazima i izlazima sa visokom pouzdanošću u industrijskim sigurnosnim sistemima, nudeći galvanski odvojene I/O kanale i robusne performanse.

Električni i okolišni uslovi

• Radni napon: 24 VDC, -15% do +20%
• Radni podaci: 24 VDC / 380 mA, 3.3 VDC / 150 mA
• Temperatura okoline: 0°C do +60°C
• Temperatura skladištenja: -40°C do +85°C
• Prostorni zahtevi: 6 RU, 4 HP
• Težina: 260 g

Digitalni ulazi

• Broj ulaza: 24, galvanski odvojeni
• Ulazni napon:
  • Visok nivo: 10...30 V
  • Nizak nivo: max. 5 V
• Ulazna struja:
  • Visok nivo: 2 mA pri 10 V, 5 mA pri 24 V
  • Nizak nivo: 1 mA pri 5 V
• Tačka preklopa: tipično 7.5 V
• Napajanje: 3 x 20 V / 100 mA (pri 24 V), otporno na kratki spoj

Digitalni izlazi

• Broj izlaza: 16, galvanski odvojeni
• Izlazni napon: 18.4...26.8 VDC
• Unutrašnji pad napona: max. 2 V pri 2 A
• Izlazna struja (pri 30°C):
  • 2 A po kanalu, max. 8 A po modulu
  • Stalno otporno na kratki spoj
• Minimalno opterećenje: 2 mA po kanalu
• Struja curenja (nizak nivo): max. 1 mA pri 2 V

---
