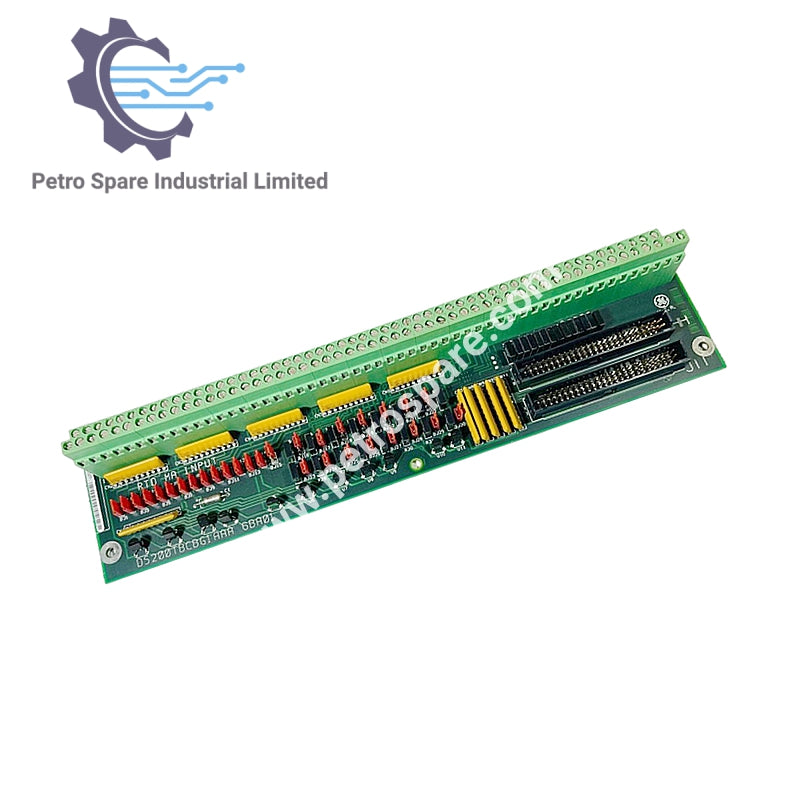

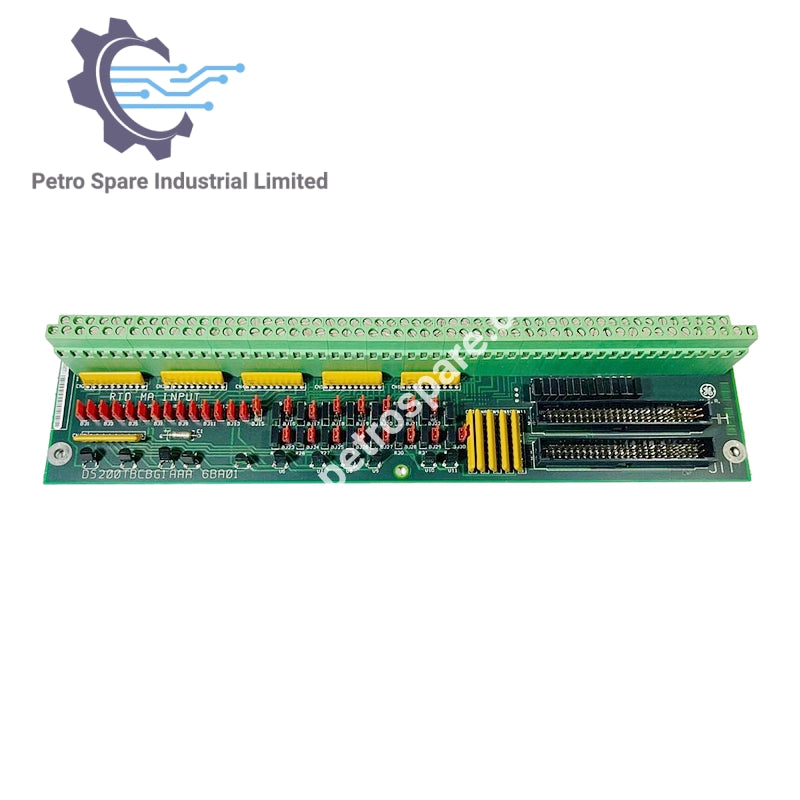

DS200TBCBG1AZZ

Pregled

The GE DS200TBCBG1AZZ je analogna kartica za terminaciju koja se koristi u sistemima za upravljanje turbinama serije Mark V LM. Takođe poznata kao RTD Termination Module (TBCB), podržava 4–20 mA analogne ulaze i interfejsira sa TCCB pločom za obradu signala unutar R5> jezgra.

Integracija sistema

• Serija: Mark V LM

• Postavljanje u ormar:

  • Instalirano u I/O kontrolnom delu ormara za upravljanje turbinom

  • Zauzima jedno od većih mesta ispod pet manjih ploča

• Pridruživanje jezgru: R5> jezgro

• Usmeravanje signala:

  • Ulazi se prenose na TCCB ploču za obradu

  • Osam standardnih ulaza može biti konvertovano u 0–1 mA signale

Konfiguracija signala

• Opseg ulaznog signala: 4–20 mA

• Opseg konvertovanog signala: 0–1 mA (za signale 15–22 preko BJ23–BJ30)

• Hardverska konfiguracija:

  • Nema dostupnih softverskih opcija

  • DCOM mora biti povezan sa ulaznim signalima BJ1–BJ22

---
