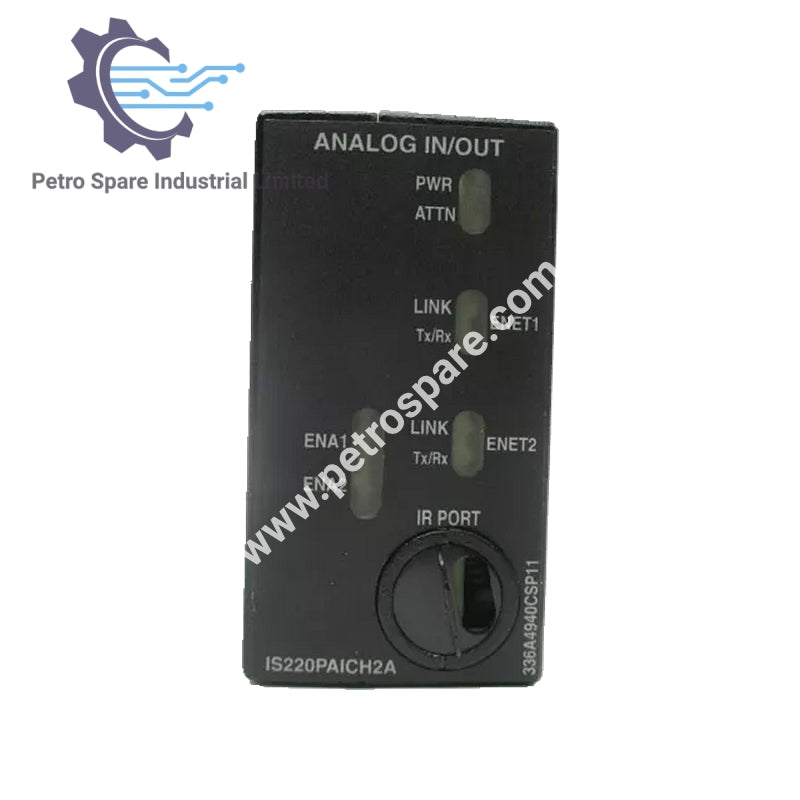

IS220PAICH2A

Pregled

• Proizvođač: General Electric

• Serija: Mark VIe

• Broj dela: IS220PAICH2A

• Tip proizvoda: Analogni I/O modul

Funkcionalnost

• Svrha:

• Interfejs između Ethernet mreža i terminalne ploče za analogne ulaze

• Obezbeđuje veze za do deset analognih ulaza i izlaza

• Ulazi:

• Deset analognih ulaza

• Prvih osam ulaza: 5V, 10V ili 4-20 mA ulazi za strujnu petlju

• Poslednja dva ulaza: 1 mA ili 4-20 mA ulazi za struju

• Izlazi:

• Dva izlaza za strujnu petlju (0 do 20 mA)

• Prvi izlaz podržava struju od 0-200 mA

Dizajn

• Konektori:

• DC-37 pin konektor za povezivanje sa terminalnom pločom

• Dva RJ-45 Ethernet konektora za komunikaciju sa kontrolerom

• Napajanje preko tro-pinskog konektora

• Dijagnostičke karakteristike:

• LED indikatorska svetla za vizuelnu dijagnostiku

Konfiguracija i instalacija

• Prilog:

• Direktno povezana sa terminalnom pločom

• Podržava simplex režim sa TMR-kompatibilnom terminalnom pločom (tri DC-37 pin konektora)

• Akviziciona ploča:

• Uključuje BPPx procesorsku ploču i namensku akvizicionu ploču za analogne I/O funkcije

---
