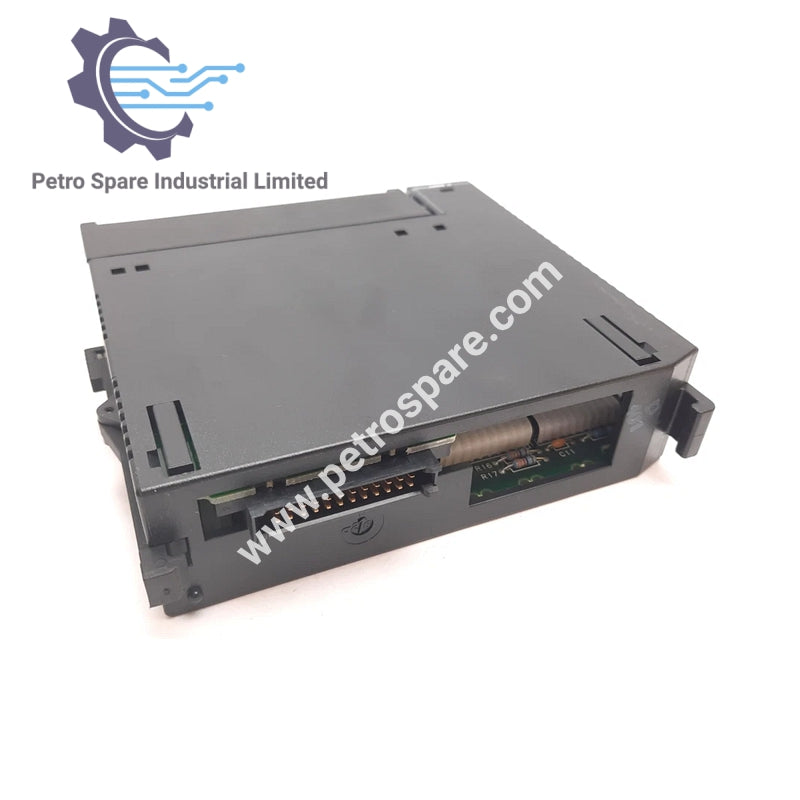

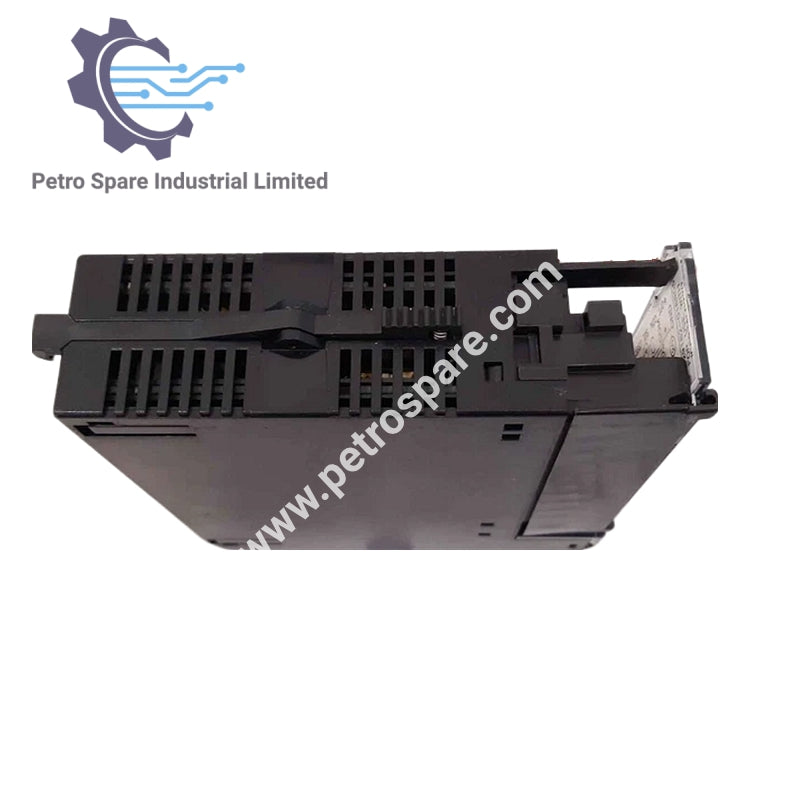

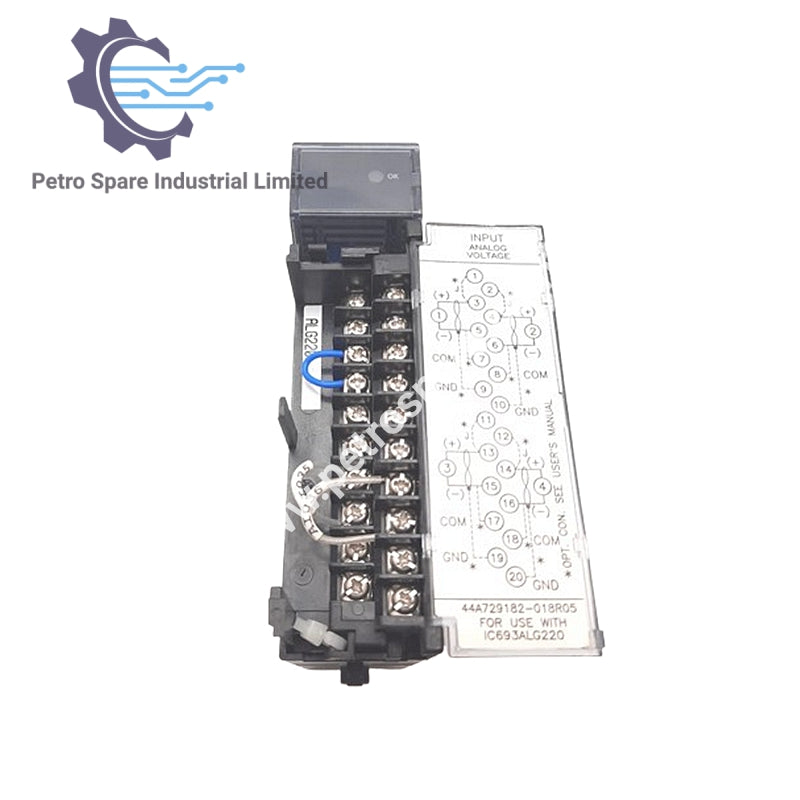

IC693ALG220

Pregled

IC693ALG220 je 4-kanalni modul za analogni ulaz napona za GE Fanuc Series 90-30 PLC, koji podržava opseg od ±10 V za precizno prikupljanje analognih signala.

Parametri analognog ulaza

• Ulazni opseg: –10 do +10 V

• Rezolucija: 5 mV (1 LSB = 5 mV)

• Tačnost (tipična): ±10 mV preko temperature

• Tačnost (maksimalna): ±30 mV preko temperature

• Linearnost: < 1 najmanje značajni bit

• Odbacivanje između kanala: > 80 dB

• Odgovor ulaznog filtera: 17 Hz

Otpor i stopa osvežavanja

• Ulazni otpor: > 9 MΩ (naponski režim), 250 Ω (strujni režim)

• Stopa osvežavanja: 4 ms (sva 4 kanala)

Izolacija i napajanje

• Izolacioni napon: 1500 V (sa polja na logičku stranu)

• Potrošnja energije: 27 mA sa +5 V sabirnice

• Potrošnja energije: 98 mA sa izolovane +24 V sabirnice

---
