IC660BBD101

Pregled

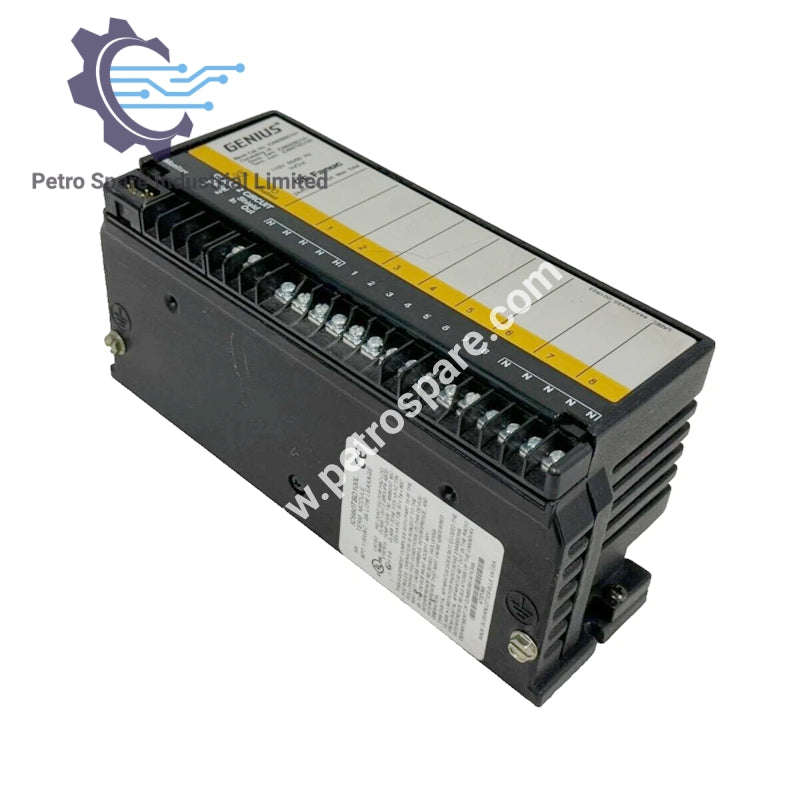

IC660BBD101 je blok sa 8 diskretnih I/O kola dizajniran za rad na 115 VAC unutar GE Fanuc Genius I/O sistema.

Fizičke specifikacije

• Dimenzije (V × Š × D):

  • 8,83 in × 3,34 in × 3,91 in

  • (22,44 cm × 8,48 cm × 9,93 cm)

• Težina: 4 lbs (1,8 kg)

Električne karakteristike

• Radni napon: 93–132 VAC (jedan izvor)

• Frekvencija: 47–63 Hz

• Otpornost na prekid napajanja:

  • 1 ciklus: 16,7 ms @ 60 Hz, 20 ms @ 50 Hz

• Rasipanje toplote:

  • Maksimalno 16 W sa 8 ulaza

  • Maksimalno 43,5 W sa 8 izlaza pri 2 A

• Potrošnja u stanju pripravnosti: 8,5 W (svi I/O isključeni)

I/O i indikatori

• I/O kola: ukupno 8 (mogu se konfigurisati kao ulaz ili izlaz)

• LED indikatori:

  • Na nivou bloka: Jedinica OK, I/O omogućen

  • Na nivou kola: Pojedinačne LED diode statusa sa logičke strane svakog prekidača

Izolacija i zaštita

• Izolacija između blokova: 1500 V

• Dizajnirano za industrijska okruženja sa visokim naponom koja zahtevaju snažnu električnu izolaciju

---
