FBM41 P0902XA

Opis

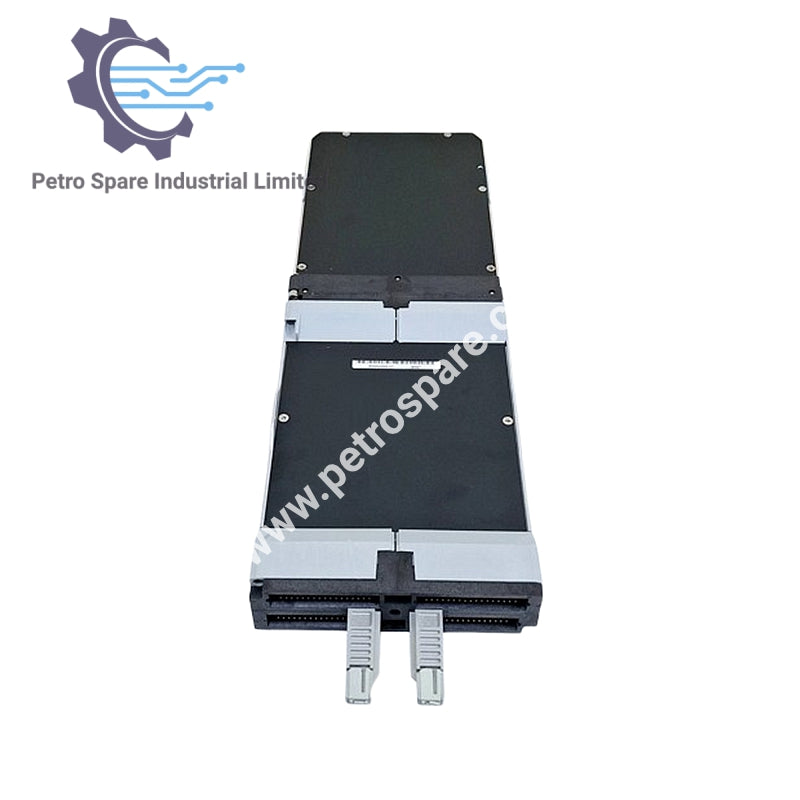

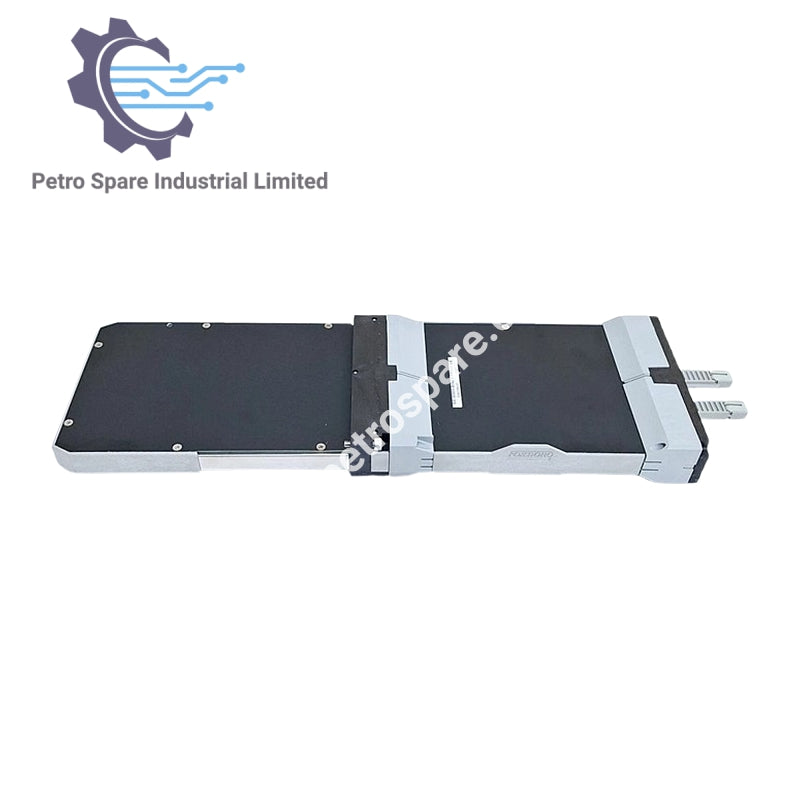

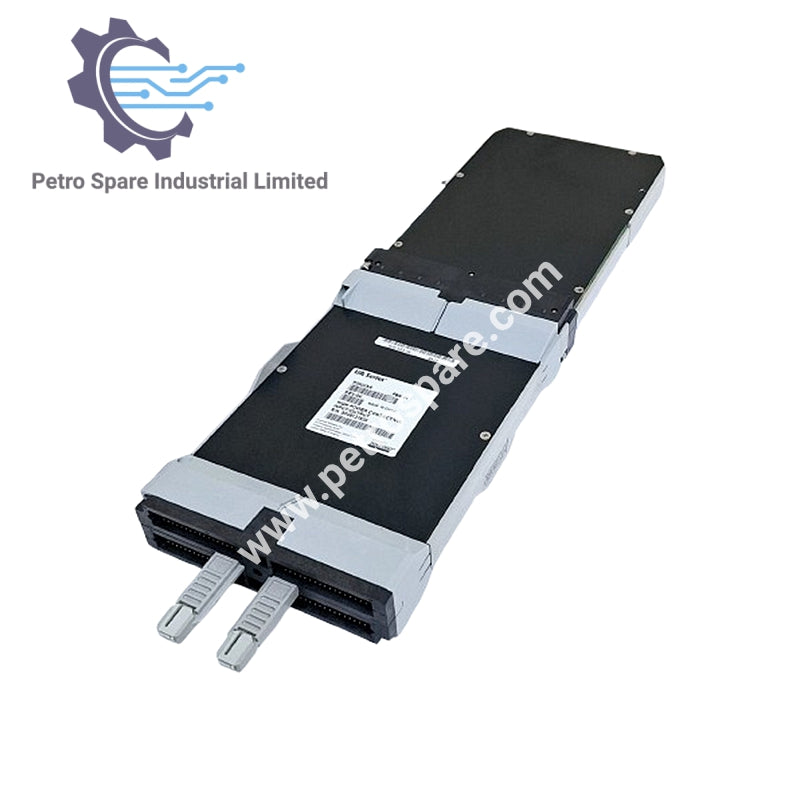

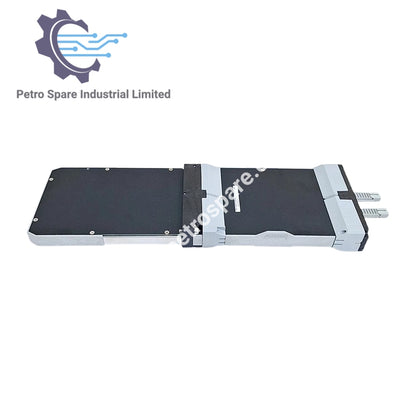

FBM41 P0902XA je Foxboro modul interfejsa visokog napona za kontakt/DC I/O koji obezbeđuje 8 izolovanih ulaznih i izlaznih kanala za industrijske kontrolne aplikacije.

Identitet

• Broj dela: P0902XA

• Modul: FBM41

• Tip: Modul interfejsa visokog napona za kontakt/DC I/O

Ulazne funkcije

• Kapacitet: 8 nezavisnih i izolovanih kanala

• Vreme filtera: Konfigurisano (4, 8, 16 ili 32 ms)

• Opseg (po kanalu): Kontakt otvoren (isključen) ili zatvoren (uključen)

• Napon otvorenog kola: 24 V DC ±20%

• Struja kratkog spoja: 5 mA (maksimalno)

• Otpornost u uključenom stanju: 1 kΩ (maksimalno)

• Otpornost u isključenom stanju: 100 kΩ (minimalno)

• Nadzor napona:

  • Napon u uključenom stanju: 15 do 60 V DC

  • Napon u isključenom stanju: 0 do 5 V DC

  • Struja u uključenom stanju: 2 do 6 mA

• Ograničenja izvora otpora:

  • Uključeno stanje: 1 kΩ (maksimalno pri 20 V DC)

  • Isključeno stanje: 100 kΩ (minimalno pri 60 V DC)

Izlazne funkcije

• Kapacitet: 8 nezavisnih i izolovanih kanala

• Izlazni prekidač: Poluprovodnički, vidi dijagram konfiguracije

• Primijenjeni napon: 60 V DC (maksimalno)

• Struja opterećenja:

  • Stalno stanje: 2,25 A DC (maksimalno po kanalu), ukupno 12 A DC

  • Početni udar: 10 A DC (maksimalno 20 ms po kanalu)

  • Trajanje kratkog spoja opterećenja: Neograničeno (prekidač se isključuje na ~1 s pri preopterećenju)

• Pad napona u uključenom stanju: 0,4 V pri 1 A

• Struja curenja u isključenom stanju: 0,5 mA (maksimalno)

• Induktivna opterećenja: Zahteva zaštitnu diodu preko opterećenja; dioda mora podneti maksimalnu struju i biti ocenjena na >1,3 × napon napajanja

---
