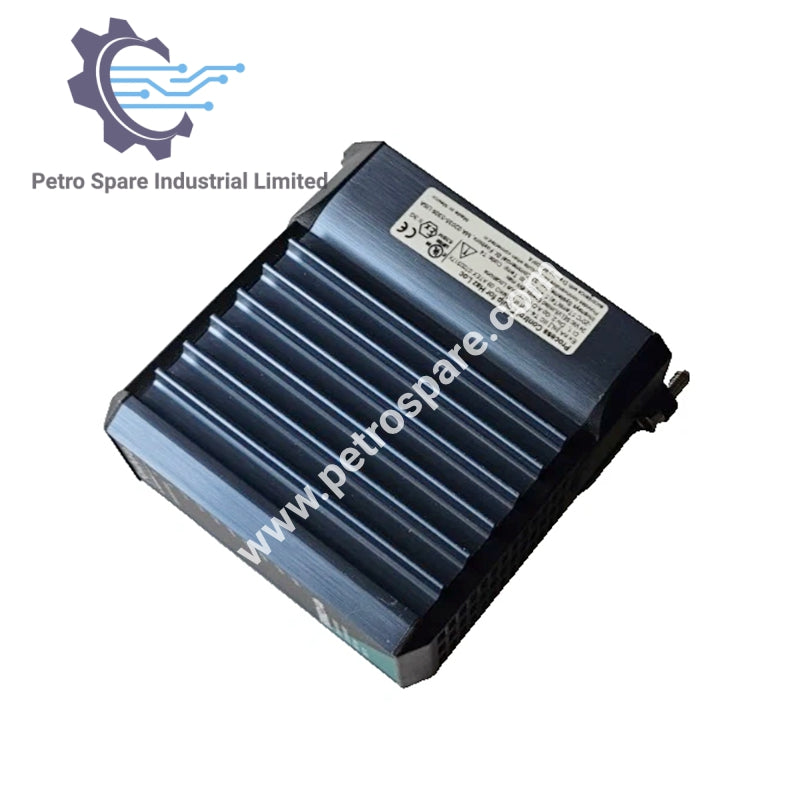

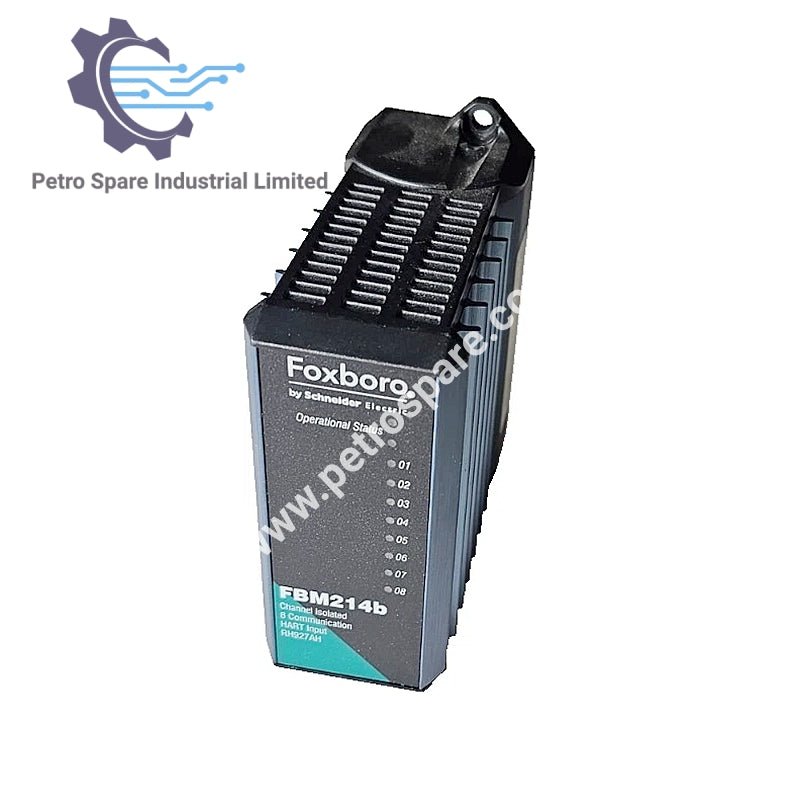

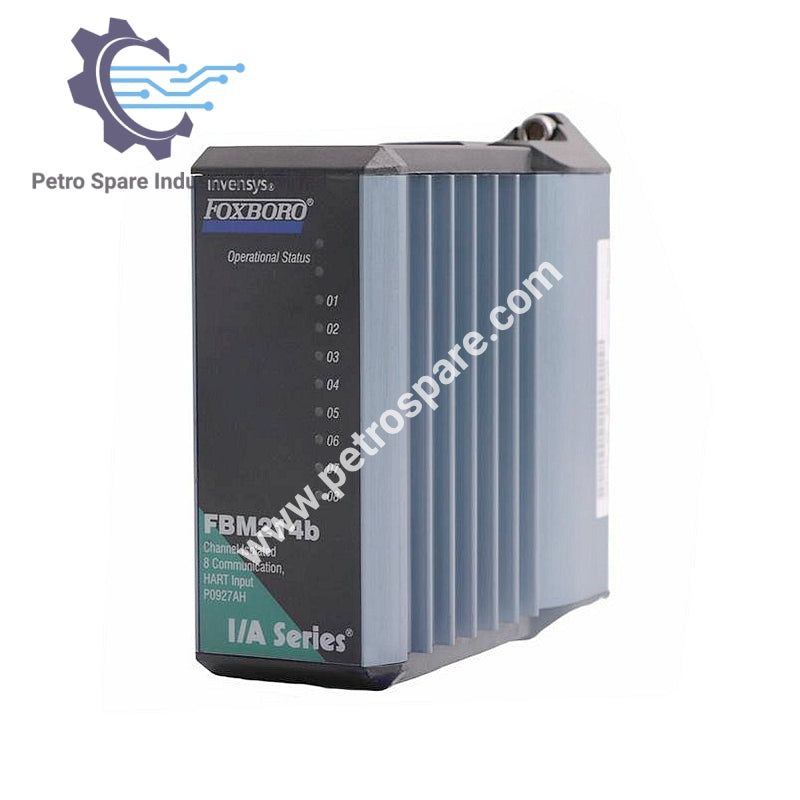

FBM214B RH927AH

Pregled proizvoda

FBM214B RH927AH je Foxboro HART komunikacioni ulazni modul dizajniran za precizno merenje struje sa integrisanom HART podrškom.

Ulazi struje

• Odzivni otpornik: 61.5 Ω nominalno

• Ukupni ulazni otpor: 280 Ω nominalno

• Tačnost (uključujući nelinearnost): ±0.03% od pune skale

• Temperaturni koeficijent: 50 ppm/°C

• Rezolucija: 15 bita

• Stopa osvežavanja: 100 ms

• Vreme integracije: 500 ms

• Odbacivanje zajedničkog moda: >100 dB na 50/60 Hz

• Odbacivanje normalnog moda: >35 dB na 50/60 Hz

• Ulazni otpor uključujući sklop za završetak: 282 Ω (spoljno napajanje), 302 Ω (unutrašnje napajanje)

Zahtjevi za napajanje

• Opseg ulaznog napona (redundantno): 24 VDC +5%, -10%

• Potrošnja: maksimalno 7 W

• Rasipanje toplote: maksimalno 4 W

Dimenzije

• Visina: 102 mm (4 in) / 114 mm (4.5 in) sa nosačima za montažu

• Širina: 45 mm (1.75 in)

• Dubina: 104 mm (4.11 in)

---
