F 8650X

Pregled

F 8650X je centralni modul za PES H51q-MS, -HS i -HRS sisteme. Povezan je sa bezbednošću, podržava do SIL 3 prema IEC 61508 i poseduje dva sinhronizovana mikroračunara.

Karakteristike

• Mikroračunari: Intel 386EX, 32 bita
• Frekvencija takta: 25 MHz
• Memorija po mikroračunaru:
  • Operativni sistem Flash-EPROM: 1 MB
  • Korisnički program Flash-EPROM: 1 MB (Stepen iskorišćenosti zavisi od verzije OS-a)
  • Podatkovni SRAM: 1 MB

Interfejsi

• Serijski interfejsi: 2 x RS 485 sa električnom izolacijom

Dijagnostika i upravljanje greškama

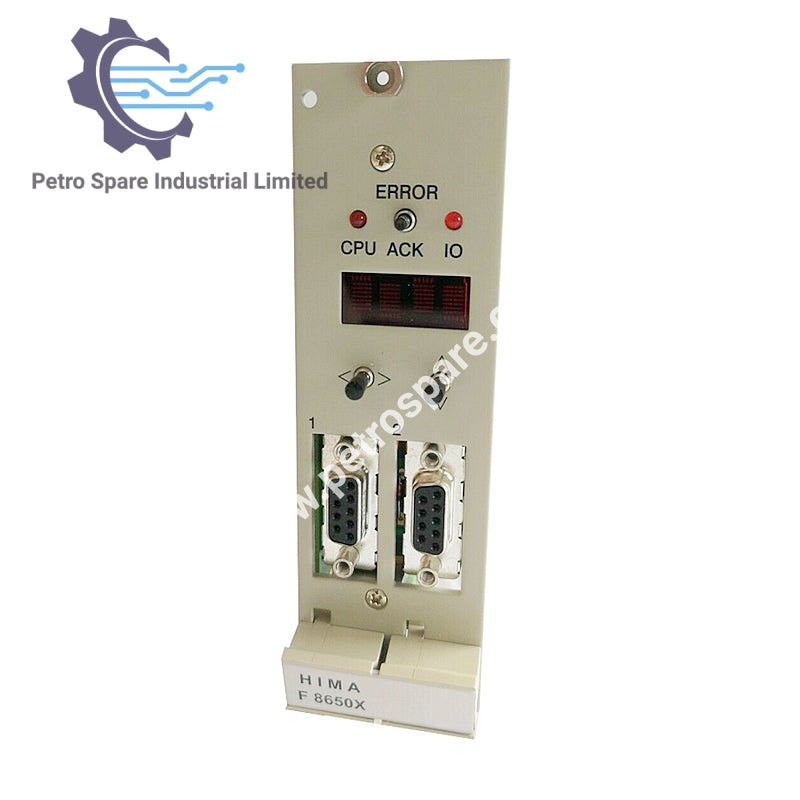

• Prikaz: 4-cifreni matrični prikaz sa izborom informacija
• Watchdog: Bezbednosno vezan sa izlazom 24 V, opterećenje do 500 mA, otporan na kratki spoj

Fizičke specifikacije

• Konstrukcija: 2 evropske standardne štampane ploče, jedna za dijagnostički prikaz
• Prostor za instalaciju: 8 SU
• Radni podaci: 5 V / 2 A

---

Download F 8650X PDF file here:

Click to Download PDF
