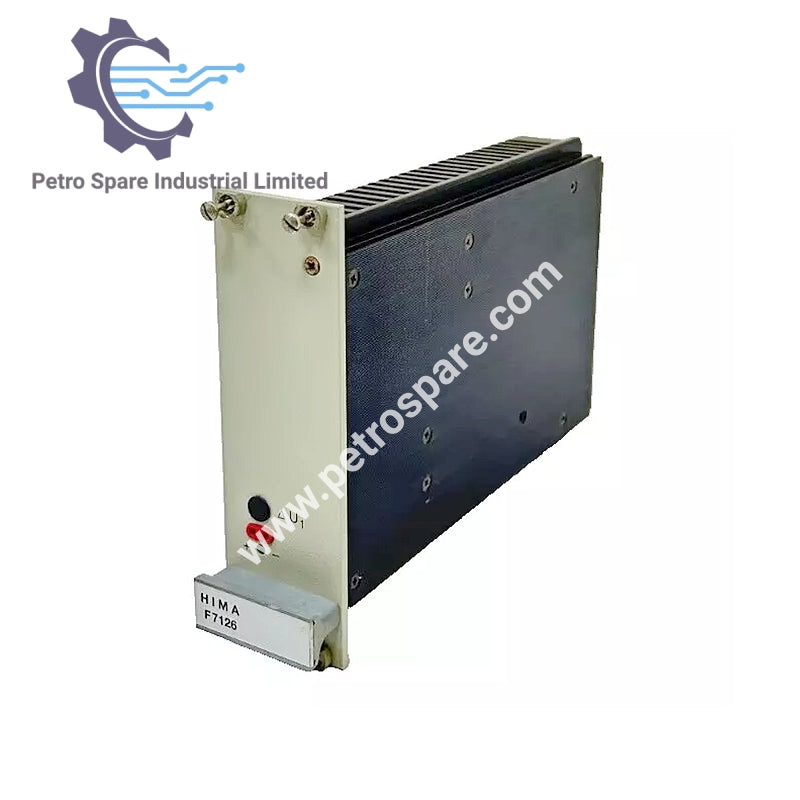

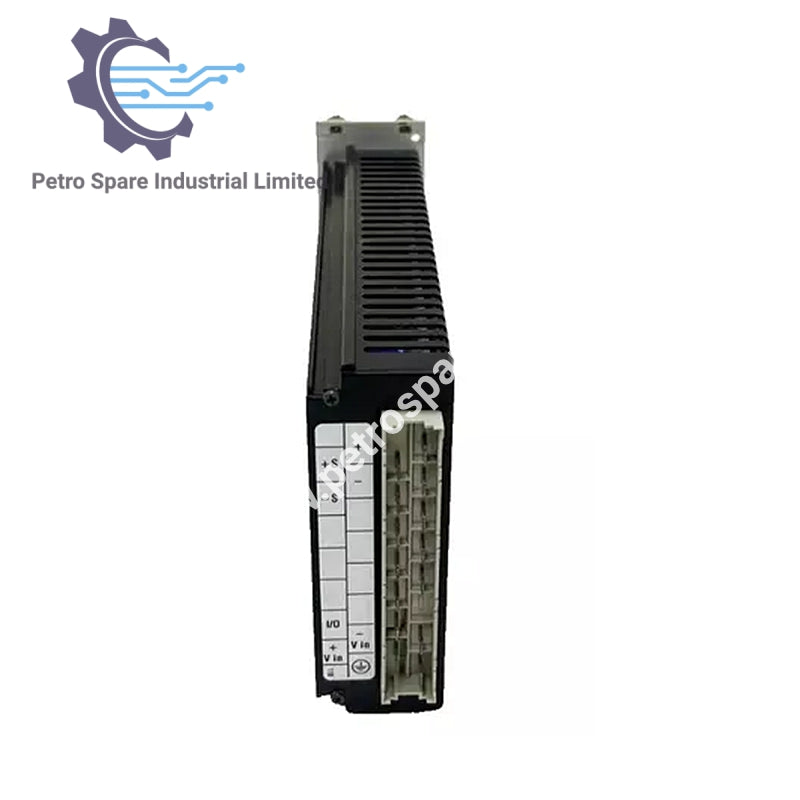

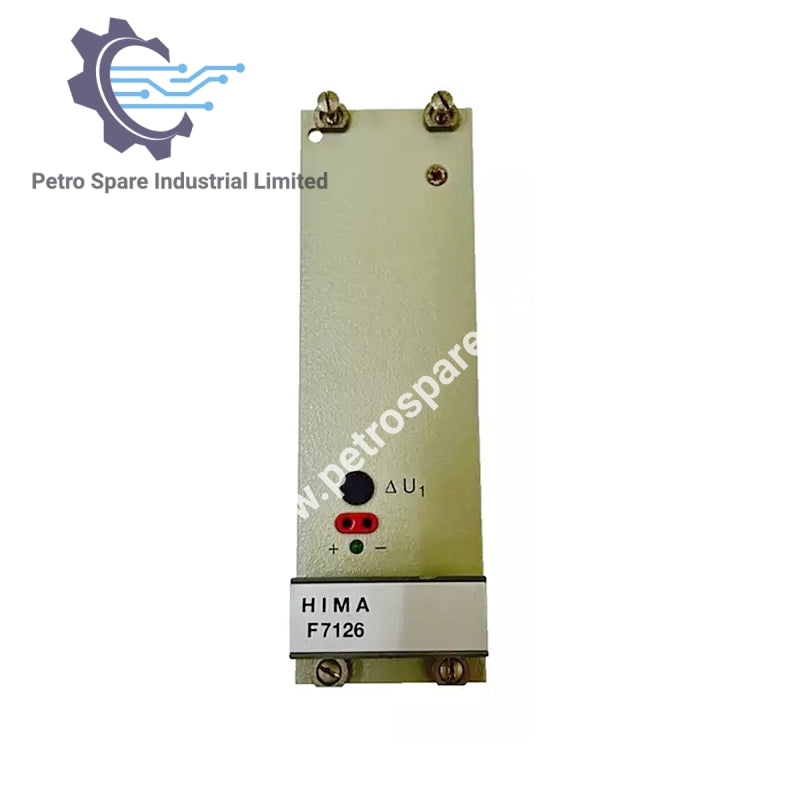

F 7126

Pregled

• Model: F 7126
• Brend: HIMA
• Primena: Napajanje za PES H51q

Specifikacije napajanja

• Ulazni napon: 24 V DC
• Izlazni napon: 5 V DC ± 0.5V (podesivo)
• Izlazna struja: 10 A
• Ograničenje struje: Približno 13 A
• Efikasnost: ≥ 77%

Zaštitne funkcije

• Zaštita od prenapona: Podešeno na 6.5 V ± 0.5V
• Zaštita od kratkog spoja: Da
• Primarni osigurač: 6.3 A, sporo topljivi

Podešavanje i nadzor

• Test utičnica: Montirana na prednjoj ploči
• Podesivi izlazni napon: 5.4 V DC ± 0.025 V (fabrčki podešeno)

Radni uslovi

• Opseg radnog napona: 24 V DC, -15 ... +20 %, talasanje < 15%
• Prostorne zahteve: 8 TE

Usklađenost

• Ograničenje smetnji: Klasa B, prema VDE 0871/0877

---
