DI831

Pregled

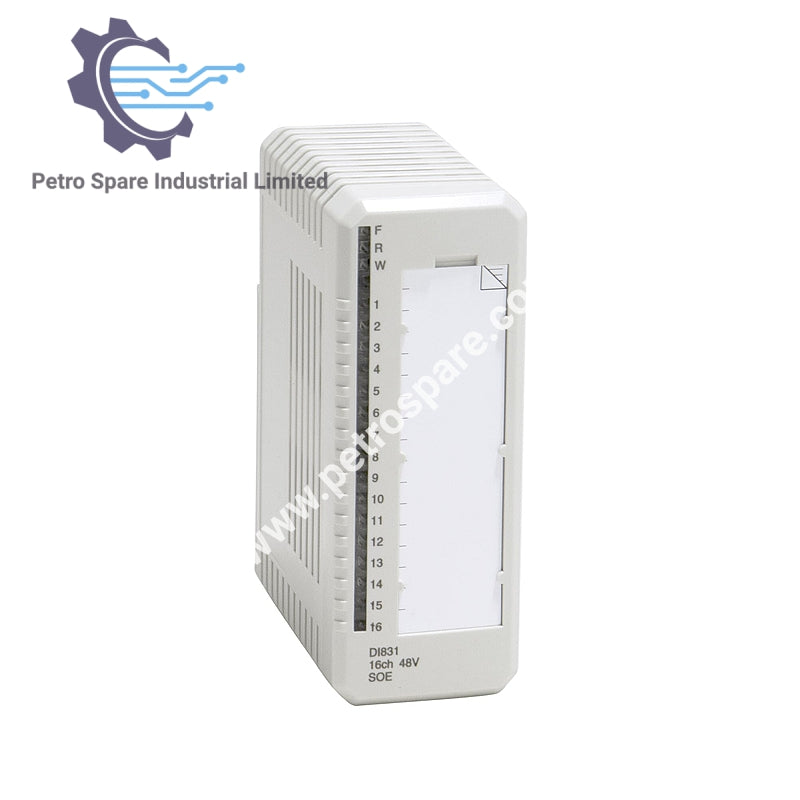

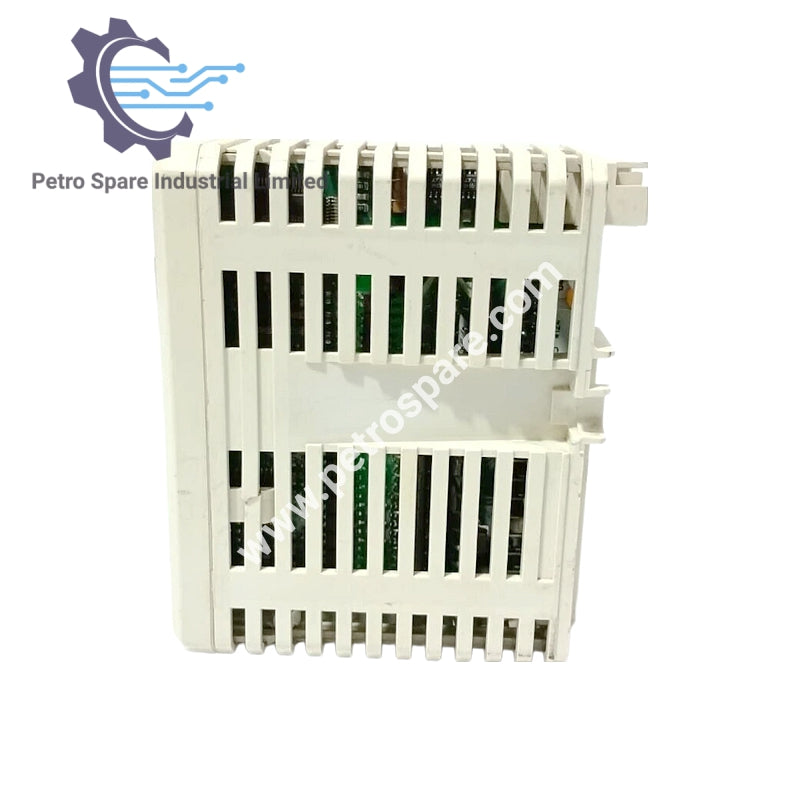

The DI831 by ABB je 16-kanalni digitalni ulazni modul dizajniran za S800 I/O sistem.

Specifikacije ulaza

• Opseg ulaznog napona ("0"): -60 do +10 V

• Opseg ulaznog napona ("1"): 30 do 60 V

• Ulazni otpor: 9.6 kΩ

• Izolacija: Grupno izolovan od zemlje

• Vremena filtera (digitalni, podesivi): 0 do 100 ms

• Ograničenje struje: Napajanje senzora može biti ograničeno strujom preko MTU

Performanse

• Maksimalna dužina poljskog kabla: 600 metara (656 jardi)

• Tačnost snimanja događaja: -0.3 ms do +0.7 ms

• Rezolucija snimanja događaja: 0.4 ms

• Nominalni napon izolacije: 50 V

• Test napon dielektrika: 500 V AC

• Rasipanje snage: Tip. 3.2 W

Potrošnja struje

• +5 V Modulebus: Tip. 100 mA, Maks. 120 mA

• +24 V Modulebus: 0 mA

Dimenzije

• Širina: 45 mm (1.77”)

• Dubina: 102 mm (4.01”), 111 mm (4.37”) uključujući konektor

• Visina: 119 mm (4.7”)

• Težina: 0.22 kg (0.48 lbs.)

---
