DI885

Opis

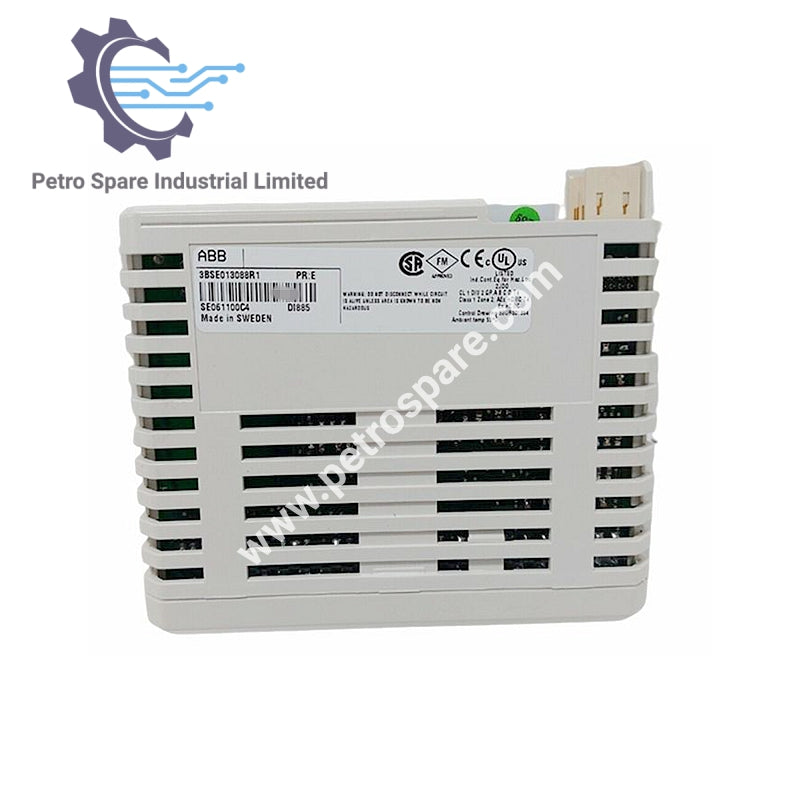

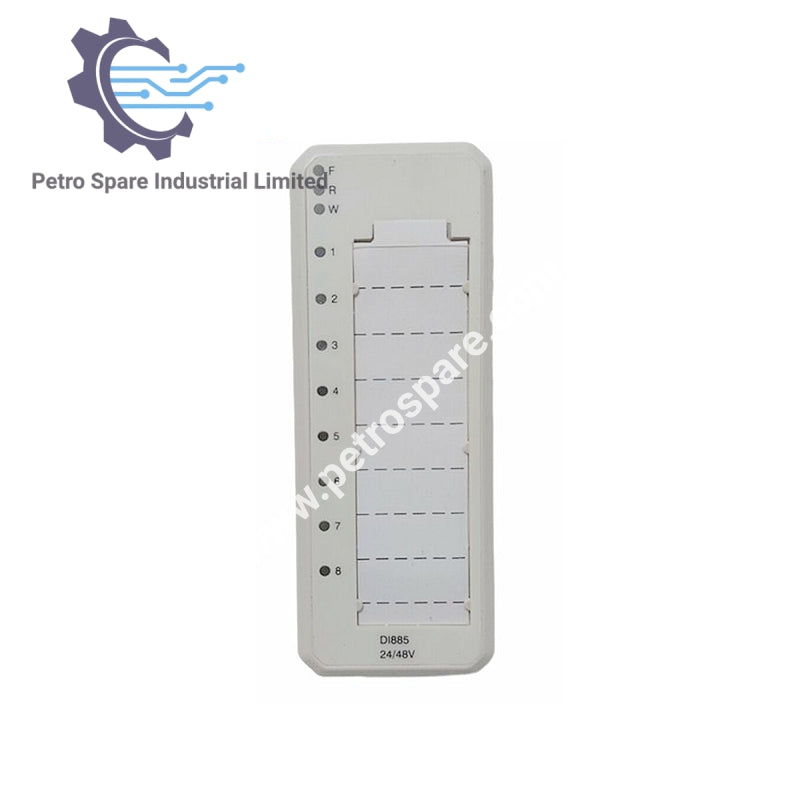

DI885 je modul digitalnog ulaza u ABB S800 seriji, sa 8 kanala za povlačenje struje i mogućnošću Sekvence događaja (SOE).

Opšte informacije

• Tip modula: Digitalni ulaz sa SOE

• Broj kanala: 8 (strujno potapanje)

• Maksimalna dužina poljskog kabla: 600 metara

Napajanje

• Nazivni napon: 24 V DC

• Opseg radnog napona: 19,2 do 30 V DC

• Napajanje procesa (interno): 48 V DC ±10%

• Napajanje procesa (eksterno): 18 V DC do 60 V DC

Tipovi ulaznih signala

• 48 V kontakt nadziran:

• “1”: >30 V DC do <60 V DC (>2 mA do <4 mA)

• “0”: <23 V DC do >8 V DC (<1,5 mA do >0,5 mA)

• Otvoreni krug: <5 V (<0,33 mA)

• 48 V kontakt nenadzorisan:

• “1”: >30 V DC do <60 V DC (>2 mA do <4 mA)

• “0”: <23 V DC do -30 V DC (<1,5 mA do >-2,2 mA)

• 24 V elektronski nenadzorisan:

• “1”: >8 V DC do <60 V DC (>0,5 mA do <4 mA)

• “0”: <5 V DC do -30 V DC (<0,33 mA do >-2,2 mA)

Dodatni podaci

• Ulazni otpor: 15 kΩ

• Vreme filtera odbijanja: 0–255 ms (izborno)

• Rezolucija SOE događaja: 1 ms

• Tačnost SOE događaja: -0,5 ms do +1,3 ms

---
