1756-IT16

Pregled

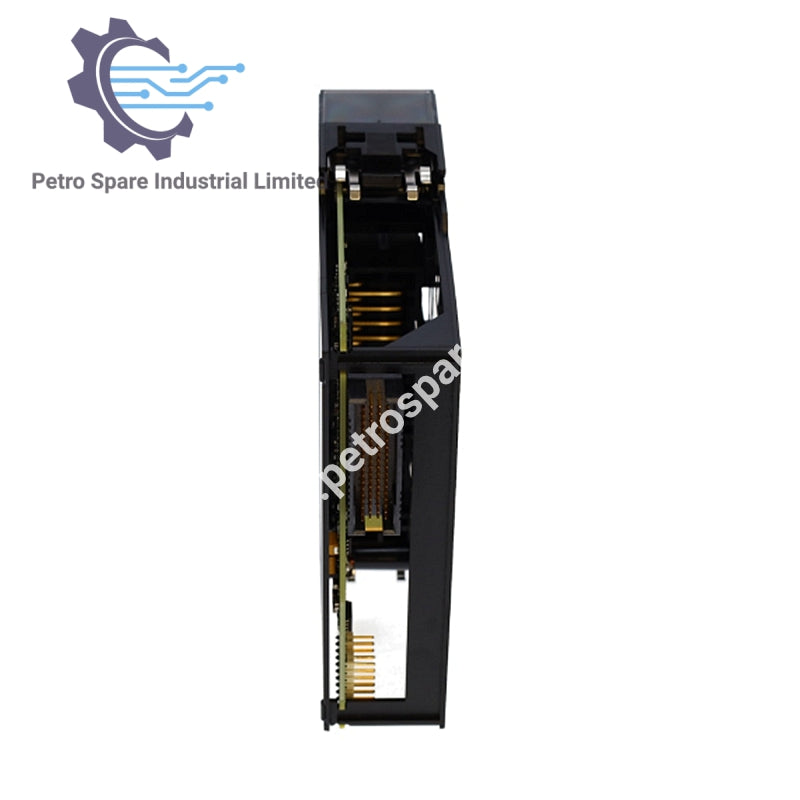

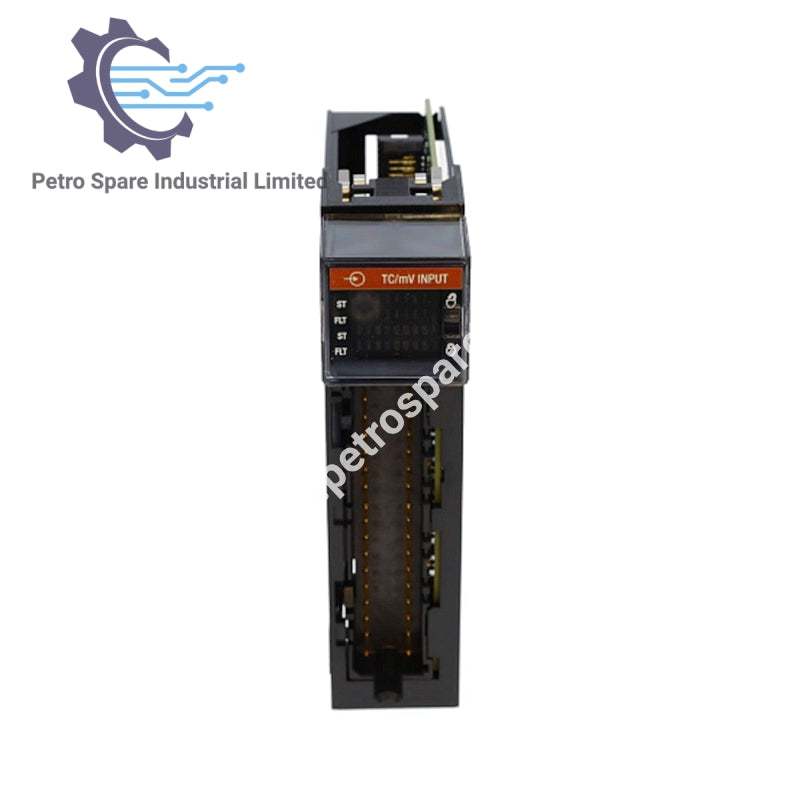

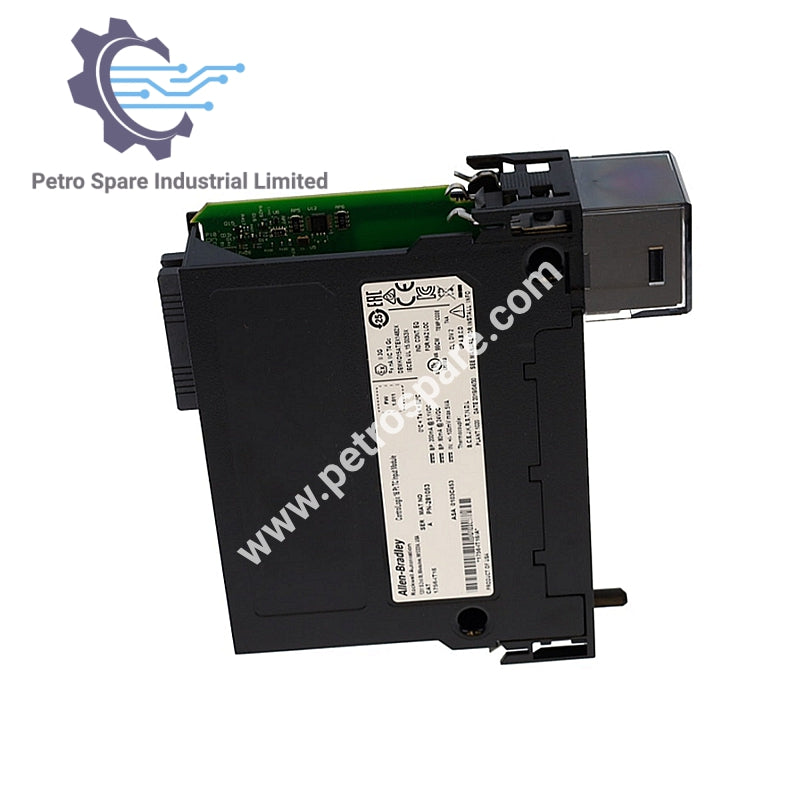

1756-IT16 je 16-kanalni termopar analogni ulazni modul iz ControlLogix serije.

Specifikacije ulaza

• Ulazni kanali: 16 (režim termopara)

• Opseg ulaza: –100 do +100 mV

• Rezolucija: 24 bita

• Preciznost merenja: 0.01 µV/korak (–101 do +101 mV)

• Podržani tipovi termopara: B, C, D, E, J, K, N, R, S, T, TXK/XK (L)

• Standard linearizacije: ITS-90

• Ulazna impedansa: Približno 1 GΩ

• Zaštita od prenapona: ±30 VDC maksimalno

• Odbacivanje šuma u normalnom režimu: 75 dB na 60 Hz

Zahtjevi za napajanje

• Struja pri 5.1 VDC:

  • Serija B: 210 mA

  • Serija A: 200 mA

• Struja pri 24 VDC: 80 mA

• Ukupna snaga na leđnoj ploči: 3 W

• Rasipanje snage (maksimalno): 3 W

• Toplotno rasipanje:

  • Serija B: 10.20 BTU/h

  • Serija A: 9.9 BTU/h

---
