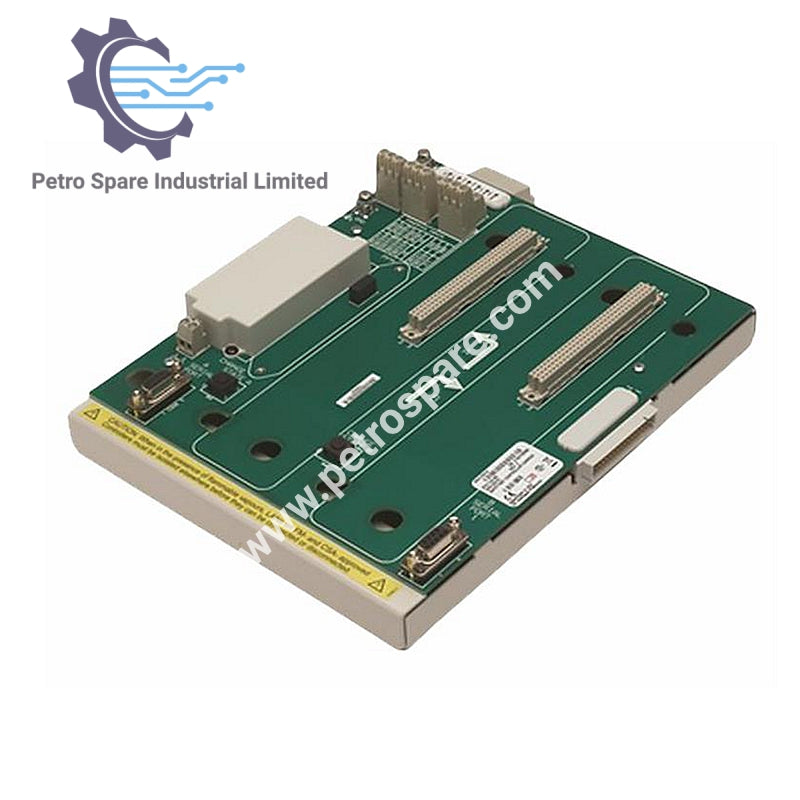

8750-CA-NS

Pregled

MTL 8750-CA-NS je modul nosač kontrolera dizajniran za hostovanje EBIM i modula za nadzor napajanja.

Moduli za montažu nosača

• Kontroler / EBIM: 8521-XX-XX (x2)

• Modul za nadzor napajanja: 8410-NS-PS

Električni interfejsi

• Railbus konektor: Muški izlaz

• Serijski portovi: 9-pinski D-tip (ženski) ×2

• Terminali za zdravlje napajanja: 7 parova, tip sa šrafom

• Terminali za uzemljenje: M4 šraf ×2

DC napajanje

• Spoljni ulaz napajanja: 12.0 V DC (±5%)

• Gornji konektor: 6-pinski, napaja monitor i povezane module

• Napomena: Ne napaja kontroler/EBIM module

Okolni uslovi

• Radna temperatura: –40°C do +70°C

• Temperatura skladištenja: –40°C do +85°C

• Relativna vlažnost: 5% do 95% RH, bez kondenzacije

Mehaničke specifikacije

• Dimenzije osnove: 200 mm (Š) × 253 mm (D)

• Visina (štampana ploča): 28 mm

• Ukupna visina: 55 mm

• Težina: Približno 1.43 kg

• Metod montaže: Ravna ploča, fiksiranje na 4 tačke

---
