1771-DB/A

Pregled

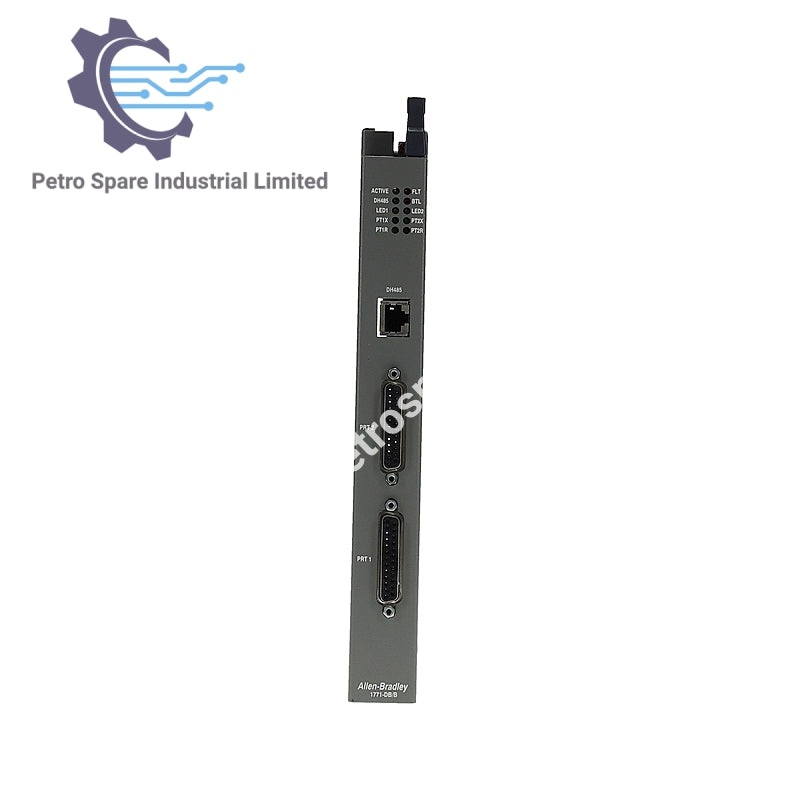

Allen-Bradley 1771-DB/A je osnovni modul za PLC aplikacije, koji obezbeđuje izolovane portove za programiranje i periferiju sa preciznim komunikacionim i matematičkim mogućnostima.

Izolacija

• Port za programiranje u odnosu na backplane: +500 V

• Periferni port u odnosu na backplane: +500 V

• Port za programiranje u odnosu na periferni port: +500 V

Komunikacija

• Brzine: 300, 600, 1200, 2400, 4800, 9600, 19.2 K bita

• Vozač/primalac: Izlaz vozača +3.6 V min, osetljivost prijemnika 200 mV min

Preciznost i matematika

• Preciznost zidnog sata: ±5 min/mesec @ 25 °C

• Drift: ±50 ppm/°C, ±50 ppm/godina @ 25 °C

• Matematička preciznost: 8 značajnih cifara

• Formati brojeva: Celi, decimalni, heksadecimalni, eksponencijalni

• Opseg: ±1E-127 do ±9.9999999E+127

Instalacija i napajanje

• Lokacija modula: Jedan 1771 I/O slot u šasiji

• Opterećenje napajanja backplane-a: 1.5 A

Uslovi okoline

• Radna temperatura: 0–60 °C (32–140 °F)

• Temperatura skladištenja: -40–85 °C (-40–185 °F)

• Relativna vlažnost: 5–95% (bez kondenzacije)

• Ključanje (gornji konektor backplane-a): Između 8 i 10

---
