APM11

Pregled

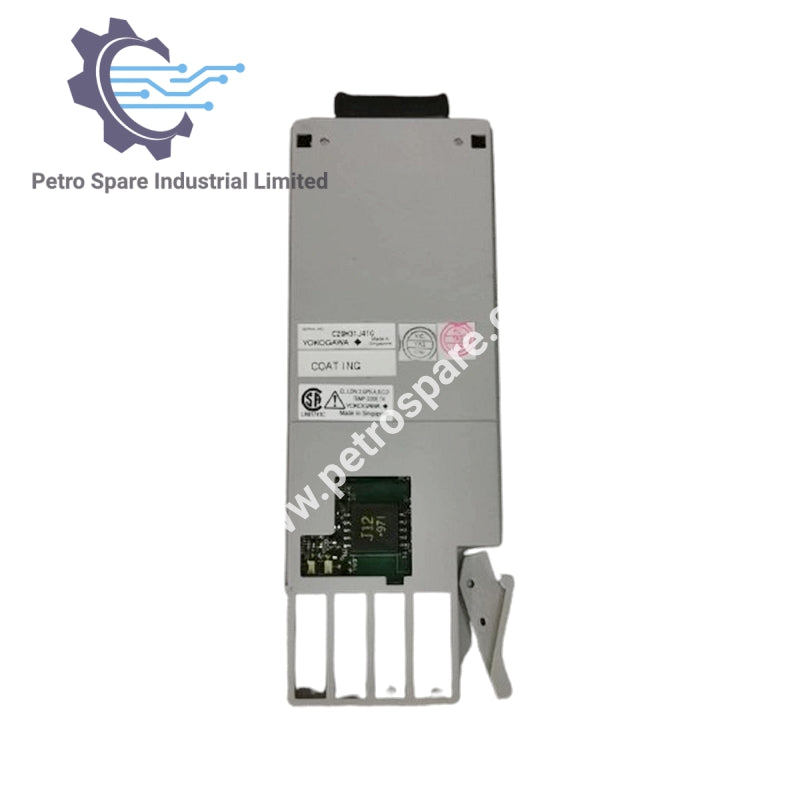

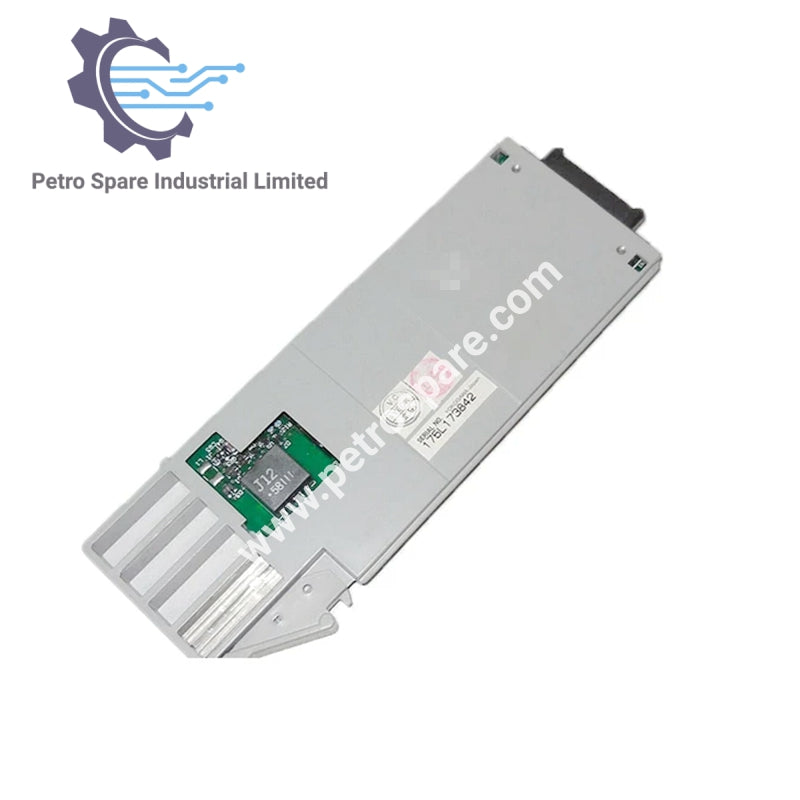

APM11 je modul za ulaz impulsa iz Yokogawa, koji podržava 2-žične ili 3-žične signale, uključujući kontakt ON/OFF, napon impuls i strujne impulse. Može napajati predajnik i lako se integriše u I/O modul gnezdo.

Ulazni signal

• 2-žični tip: Kontakt ON/OFF, napon impuls, strujni impuls (može napajati predajnik)

• 3-žični tip: Napon impuls tip napajanja

• Ulazna frekvencija: 0–10 kHz

• Period ažuriranja podataka: 100 ms

• Minimalna širina ulaznog impulsa: 40 µs

Kontakt ulaz

• Nivo detekcije: Otvoreno ≥100 kΩ, Zatvoreno ≤200 Ω

• Kapacitet kontakta: 15 V DC / 15 mA (napajanje 12 V), 30 V DC / 30 mA (napajanje 24 V)

Ulaz naponskog / strujnog impulsa

• Visoki nivo (VH): +3–24 V DC

• Niski nivo (VL): -1–8 V DC

• Amplitude (VH–VL): 3 V

• Otpornost izvora signala: ≤1 kΩ

• Otpornost šanta: 200 / 510 / 1000 Ω / OFF podesivo

• Otpornost povlačenja: 68 kΩ (12 V ili 24 V)

Napajanje predajnika

• 12 V DC ±10%: ≤35 mA

• 24 V DC ±10%: ≤24 mA

• Ograničenje izlazne struje: ≤40 mA DC

Pomoćni izlaz

• Tip izlaza: Transistor kontakt (otvoreni kolektor)

• Kapacitet izlaza: 30 V DC, ≤30 mA

• Uzemi signal: Deljeno sa sistemom

Električne karakteristike i instalacija

• Potrošnja struje: ≤400 mA (5 V DC)

• Izolacija signala: 1500 V AC/min između sistema

• Instalacija: I/O modul gnezdo

• Ožičenje: Terminalna veza sa M4 vijcima

• Podešavanje ulaznog signala: Konfigurisano putem softvera

---
